熱擠壓不銹鋼型材的模具設計主要遵循以下幾點原則
1. 斷面設計

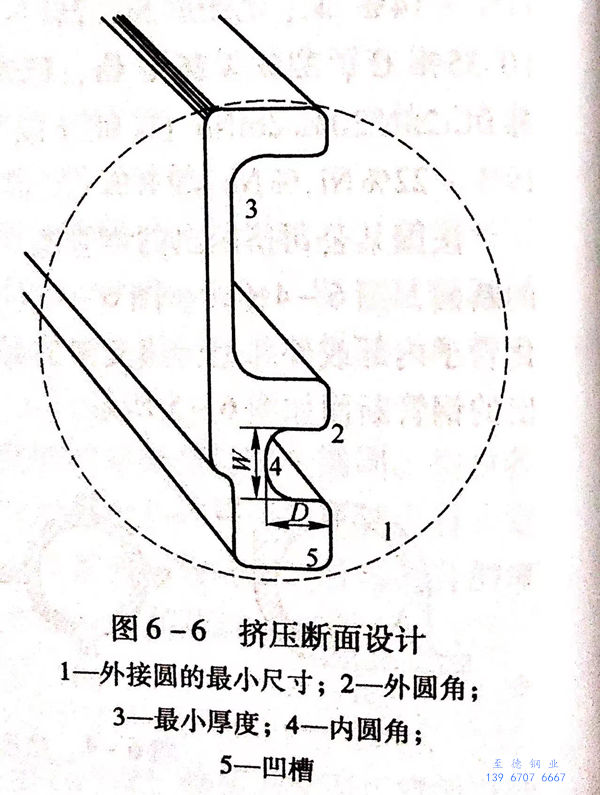

為了確定(ding)最經濟的擠(ji)壓(ya)型材斷(duan)面，必須對其斷(duan)面進行(xing)研究。擠(ji)壓(ya)斷(duan)面設計如圖(tu)6-6所示(shi)。
外接(jie)圓(yuan)：外接圓是將型材斷面全部包含在內的最小圓周。
最小尺寸：最(zui)小尺寸由斷面(mian)面(mian)積(ji)、在規定溫度下所(suo)擠壓(ya)鋼的變形(xing)阻力和其他因(yin)素決定。最(zui)小斷面(mian)不應(ying)小于322.58m㎡.
外圓角：通常產品的外圓角(jiao)半徑是1.58mm.
最小厚度：產品(pin)的(de)最小厚(hou)度為(wei)4.56mm,型(xing)材各(ge)部分(fen)橫斷面的(de)最小寬厚(hou)比為(wei)14:1.隨著擠壓技術的(de)迅(xun)速進步，擠壓產品(pin)的(de)最小厚(hou)度將能達到3.18mm.
內(nei)圓角：通常(chang)產品的內(nei)圓角半徑是6.35mm.
2. 公(gong)差設計
實心(xin)擠壓(ya)型鋼應(ying)達到擠壓(ya)并矯直(zhi)、熱(re)處理(li)的技術條(tiao)件，并進(jin)行熱(re)精整(zheng)、去掉玻璃(li)以及酸洗或噴(pen)丸清理(li)或用其他方法清除(chu)氧化皮的最后加工。
橫斷面尺寸公差：
規(gui)定(ding)尺寸 公(gong)差(cha)
＜25mm ±0.5mm
25~76mm ±0.8mm
76~111mm ±1.17mm
外圓(yuan)角(jiao)半徑公差：通常為1.58mm.
內圓(yuan)角(jiao)半徑公差：通常(chang)為(wei)1.58mm.
角度公差：除特殊(shu)情況外，實心擠壓型鋼的角(jiao)度公差為±2°.
出模斜度：除特殊情況外，U形斷(duan)面內直邊的出模斜度不得超(chao)過5°.
翹曲：除特殊(shu)情況外，擠壓條鋼應矯直(zhi)到以下公差范圍(wei)內(nei)：
斷面(mian)寬度 1524mm的(de)升高度
12.7~38.1mm 3.18mm
38.1~111.13mm 4.78mm
長度公差：
a. 規定生產任意長度(du)(du)時，允許(xu)的長度(du)(du)變動(dong)可達(da)609.6mm.
b. 規定生產倍(bei)(bei)尺(chi)長度(du)時，除(chu)特殊(shu)情況外(wai)，每一倍(bei)(bei)尺(chi)長度(du)的條鋼加6.35mm.
c. 要求生產精確或嚴格長(chang)(chang)度時(shi)(shi)(shi)，長(chang)(chang)度不大于(yu)3658mm時(shi)(shi)(shi)，超(chao)尺(chi)(chi)4.76mm,短尺(chi)(chi)為0;生產長(chang)(chang)度大于(yu)3658mm時(shi)(shi)(shi)，超(chao)尺(chi)(chi)6.35mm,短尺(chi)(chi)為0.
表(biao)面光潔度：擠壓型鋼交貨時的表面最大粗糙度(du)為(wei)250均方根值(zhi)。該值(zhi)僅供參考，因為(wei)合金和(he)形狀在很大程(cheng)度(du)上決定著顯微粗糙度(du)的最高等級(ji)。
3. 公(gong)差(cha)設計實(shi)例(li)

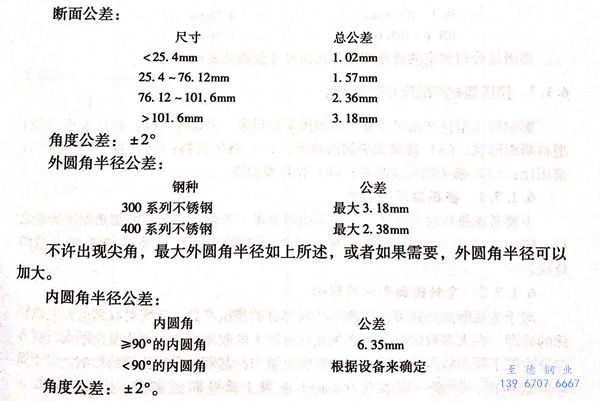

美國巴布考克·維爾考克斯公司公布的不銹鋼的熱擠壓異型鋼材的尺寸公差如下：
翹曲公差(cha)：翹曲(qu)是條材(cai)一邊(bian)同直(zhi)(zhi)線(xian)的(de)最大偏差度(du)，其測量方法(fa)是將條鋼凹(ao)曲(qu)的(de)一邊(bian)與直(zhi)(zhi)邊(bian)相比(bi)。任意(yi)1524mm(5英(ying)尺）長度(du)的(de)升(sheng)高(gao)度(du)為3.18mm(1/8英(ying)寸）。

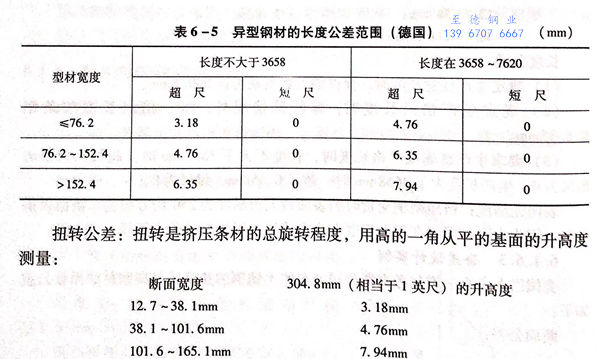

長度(du)公差：在機床(chuang)上將矯直(zhi)后(hou)的異型鋼材切除至尺寸公差范圍(wei)內(nei)，其(qi)公差范圍(wei)見表 6-5 。
扭(niu)轉公差：扭轉是擠壓(ya)條(tiao)材的(de)總旋轉程(cheng)度(du)，用高的(de)一角從平的(de)基(ji)面(mian)的(de)升(sheng)高度(du)測量：
斷面寬度 304.8mm(相(xiang)當(dang)于1英尺）的升高度
12.7~38.1mm 3.18mm
38.1~101.6mm 4.76mm
101.6~165.1mm 7.94mm

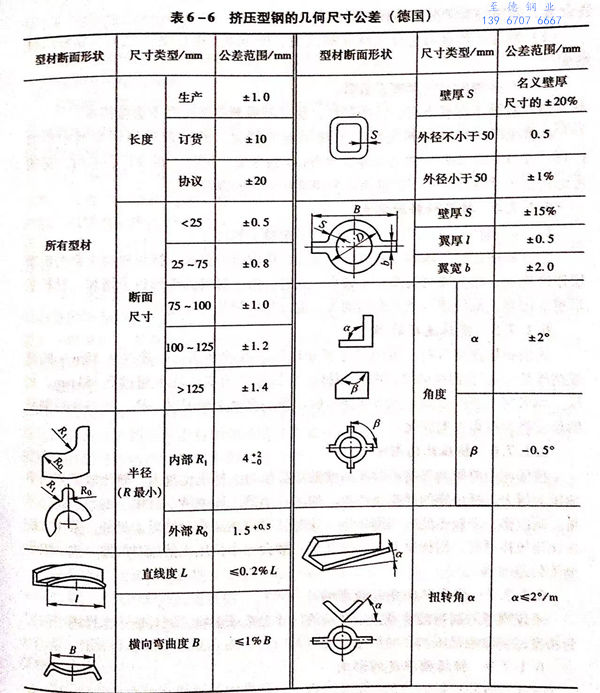

德國某公司制定的擠(ji)壓型鋼的幾何(he)尺寸公差見表6-6.
