影響點蝕的因素較多，為尋找各因素對點蝕的重要性，采用灰色理論進行關聯度分析。實驗數據來源于文獻，實驗材料為321不(bu)銹鋼(gang)，考慮氯離子濃度、溫度、pH值的影響，總共設計了16組實驗。實驗采用電化學方法中的三電極體系，實驗材料制作為工作電極。通過電化學工作站測量動極化曲線，獲得點蝕電位值。點蝕電位值的獲取方法是：參考GB/T 17899-1999，以陽極極化曲線上電流密度為100μA/c㎡的電位值作為點蝕電位。對于不銹鋼材料，點蝕電位越大，表示材料耐腐蝕越好。

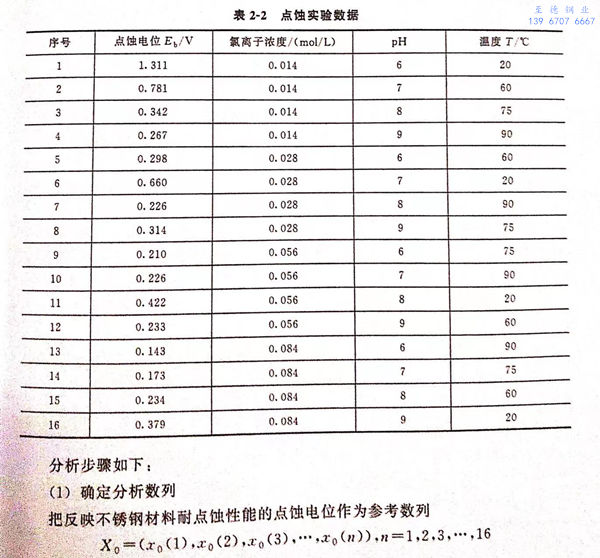

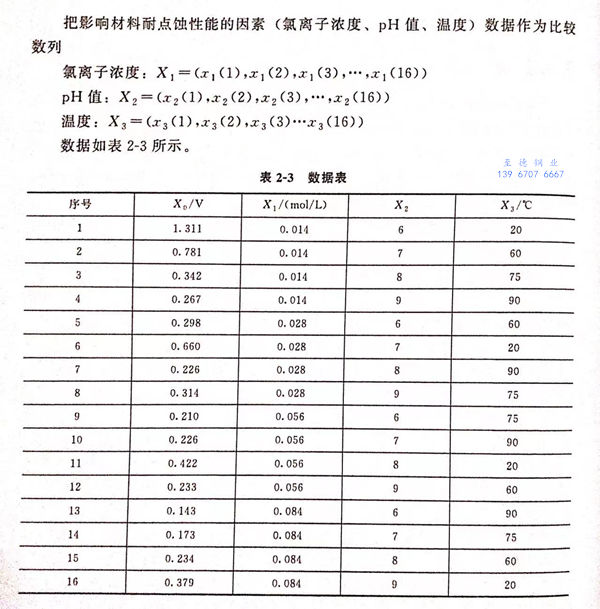

文(wen)獻(xian)中給出了(le)點蝕電(dian)位偏(pian)(pian)差(cha)值，在此不考慮偏(pian)(pian)差(cha)，數據如表2-2所示。
2. 無量綱化處理

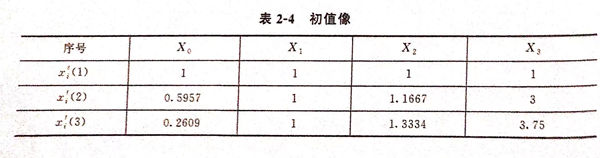

本案例中，各(ge)數據的(de)(de)無量綱化處理(li)采(cai)用求初值像的(de)(de)方法。處理(li)后的(de)(de)數據如表2-4所示，對應的(de)(de)線型圖如圖2-8所示。
從圖2-8可以看出，pH值(zhi)與點蝕(shi)電位的變化趨勢最為相似。
3. 計算絕對差 Δi(n)

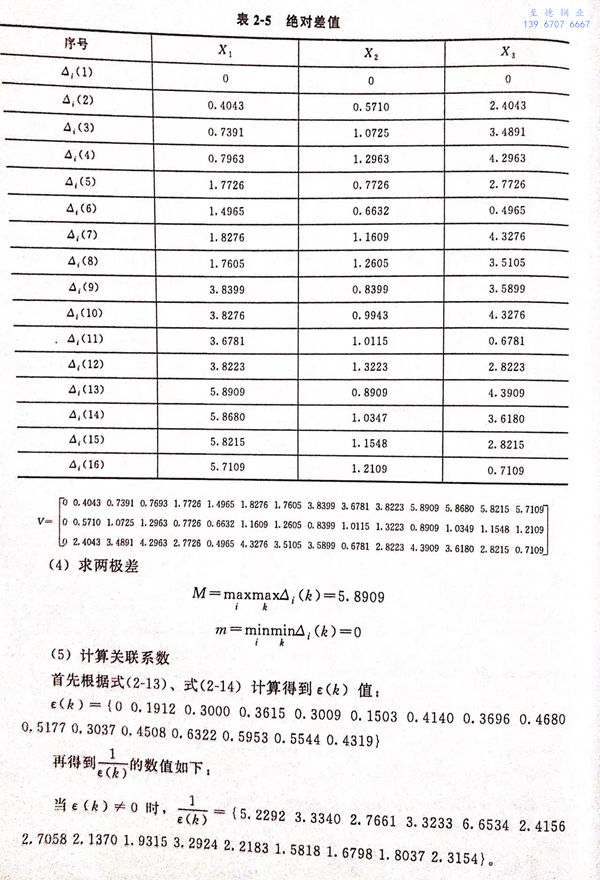

根據(ju)公式，求比(bi)較(jiao)數列與參考數列差的絕對值，結(jie)果見(jian)表(biao)2-5.

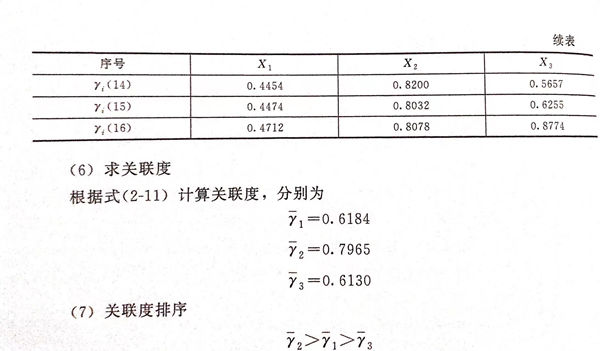

即，本實驗中，三個(ge)因素(su)對點蝕的影響程(cheng)度為(wei)pH值(zhi)＞氯離子(zi)濃度＞溫度。

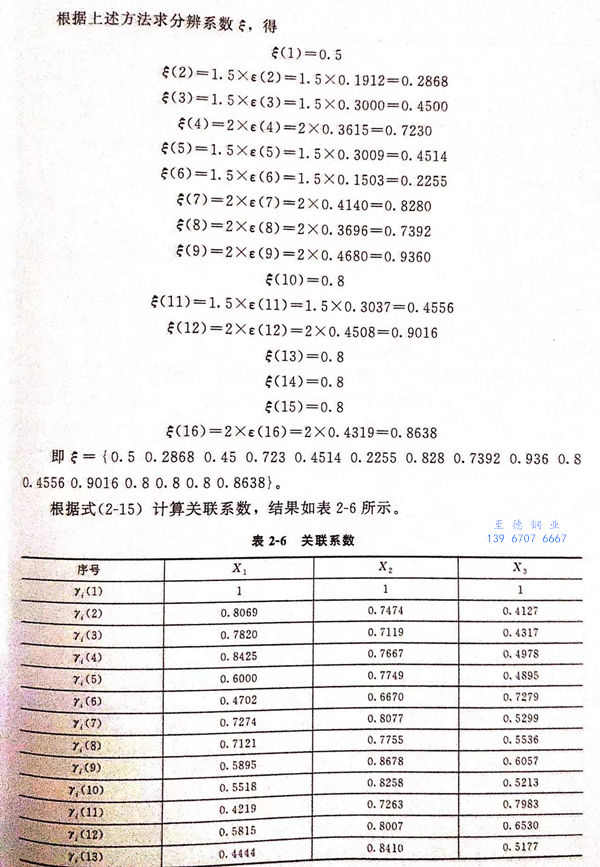

為(wei)了比較分辨系數5的取(qu)(qu)值對分析結果(guo)的影響，現取(qu)(qu)分辨系數為(wei)固定值（ξ=0.5),進行計(ji)算。關(guan)聯系數的計(ji)算公(gong)式轉化為(wei)：

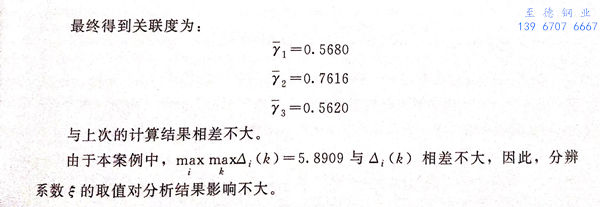

與上次的計算結果相差不大。因(yin)此，分辨(bian)系數(shu)ξ的取值對分析結果影(ying)響不大。
