一、帶頸螺紋法蘭型式(shi)與尺寸(cun)

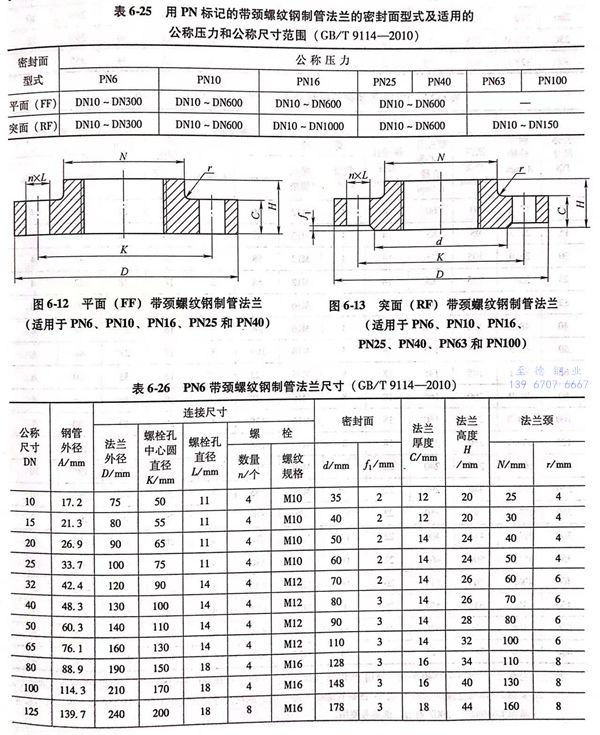

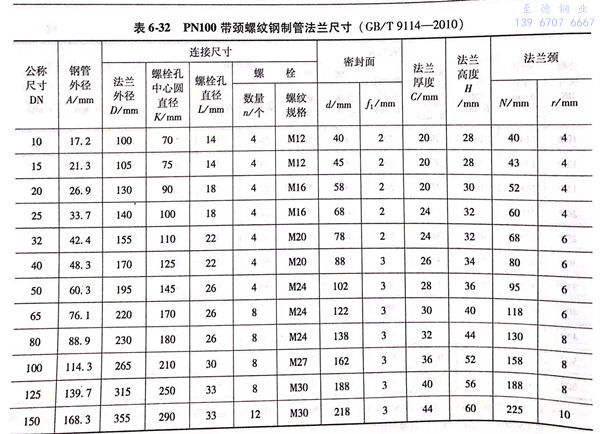

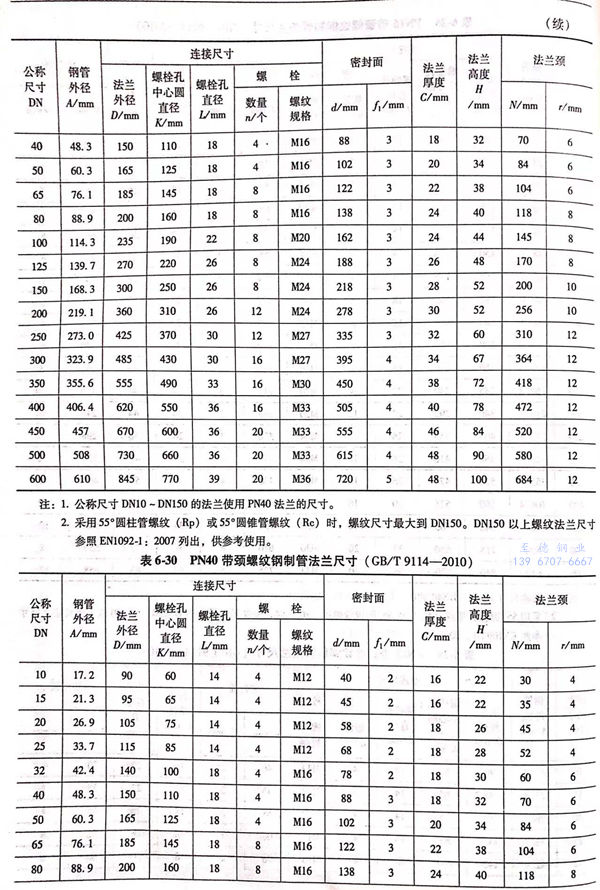

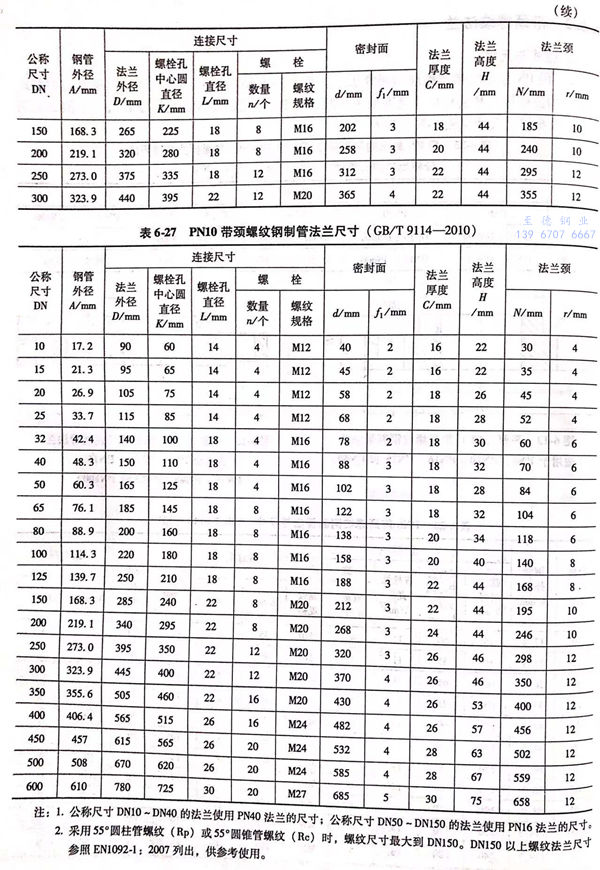

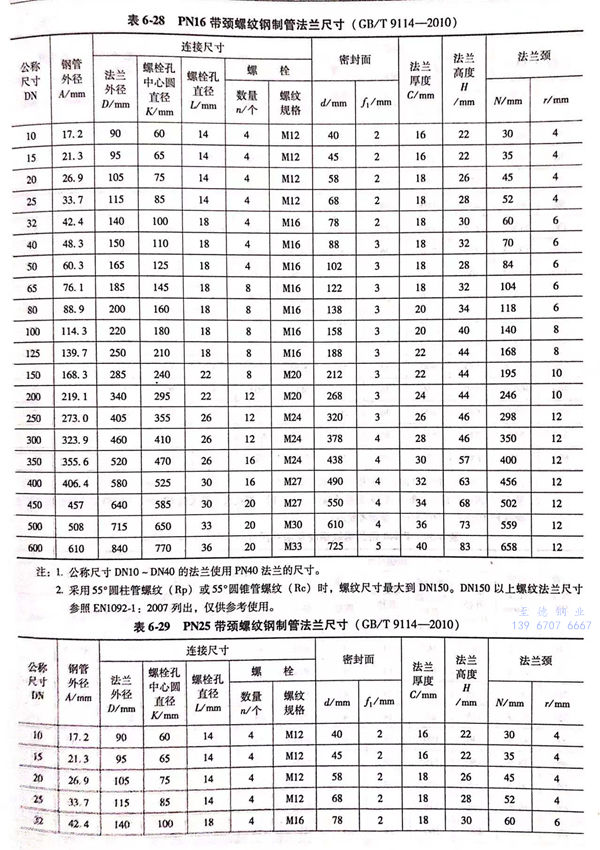

1. 用PN標記的帶頸螺紋鋼制管法蘭：用PN標記的帶頸螺紋鋼制管法蘭密封(feng)面型式及適用的公稱壓力和公稱尺寸范圍見表6-25; 用PN標記的帶頸螺紋鋼制管法蘭的型式見圖6-12~圖6-13,尺寸見表6-26~表6-32。

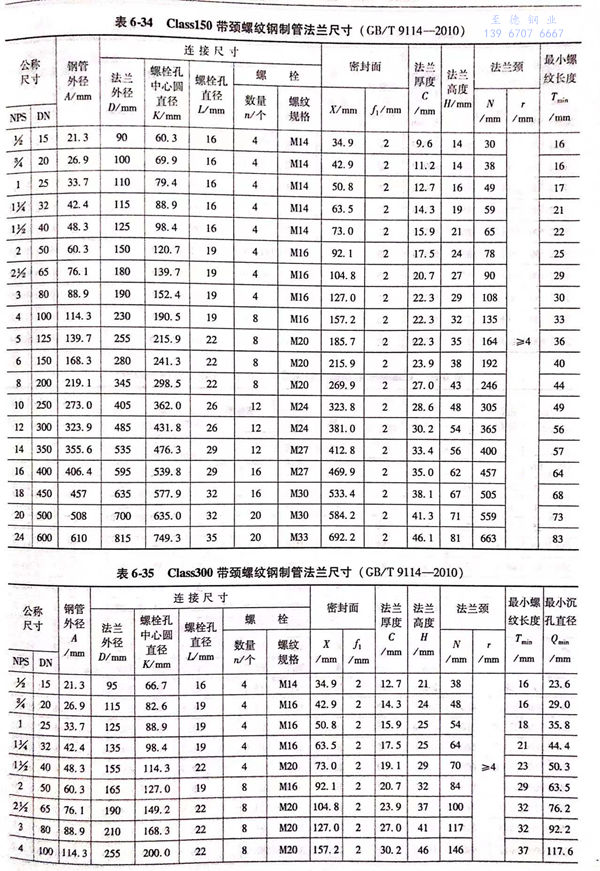

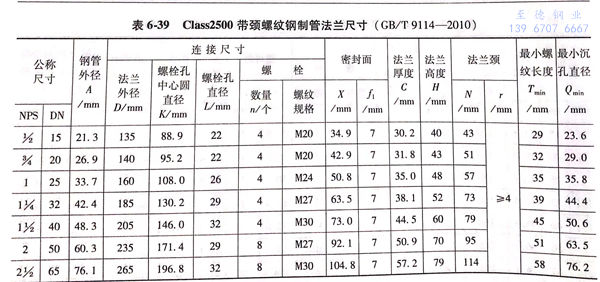

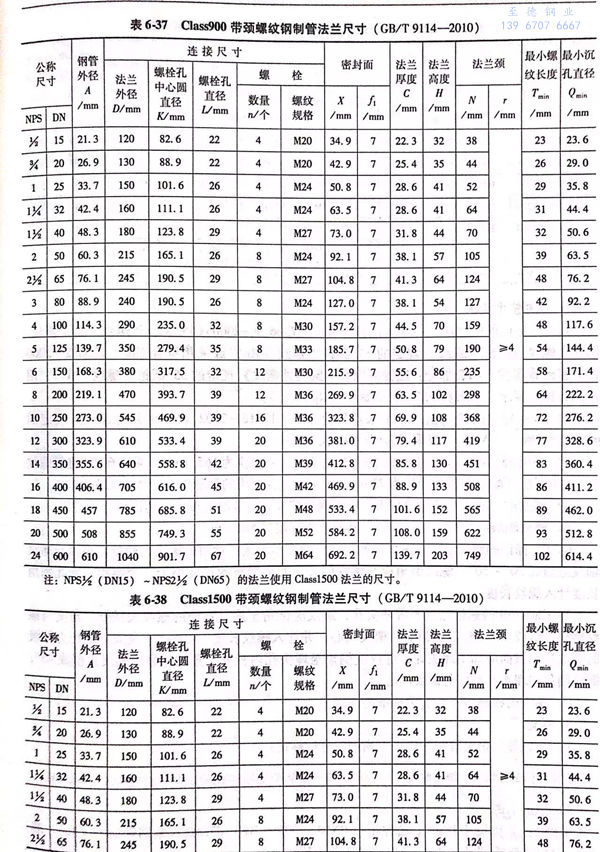

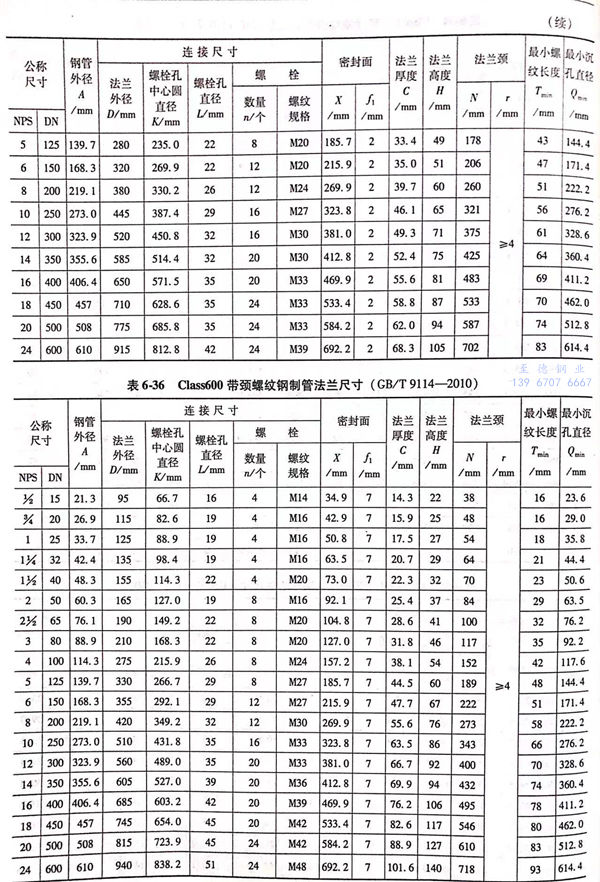

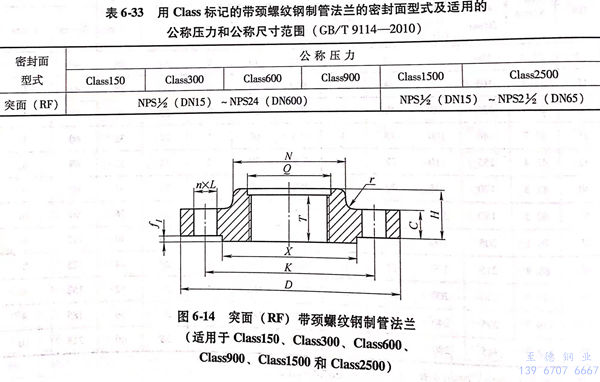

2. 用Class標記的帶頸(jing)螺紋(wen)鋼制(zhi)(zhi)管法蘭：用Class標記的帶頸(jing)螺紋(wen)鋼制(zhi)(zhi)管法蘭的密封面型(xing)式(shi)及適用的公稱壓力和公稱尺(chi)寸范圍(wei)見(jian)(jian)表(biao)6-33;用Class標記的帶頸(jing)螺紋(wen)鋼制(zhi)(zhi)管法蘭的型(xing)式(shi)見(jian)(jian)圖(tu)6-14,尺(chi)寸見(jian)(jian)表(biao)6-34~表(biao)6-39。
二(er)、有關(guan)帶頸螺紋法(fa)蘭技術要求
1. PN標(biao)記的(de)螺(luo)紋(wen)法蘭(lan)一般采用(yong)符合(he)GB/T 7306.1-2000《55°密封管螺(luo)紋(wen) 第(di)1部(bu)分：圓(yuan)(yuan)柱內螺(luo)紋(wen)與(yu)圓(yuan)(yuan)錐(zhui)(zhui)外螺(luo)紋(wen)》規(gui)定的(de)55°圓(yuan)(yuan)柱管螺(luo)紋(wen)（Rp)或采用(yong)符合(he)GB/T 7306.2-2000《55°密封管螺(luo)紋(wen) 第(di)2部(bu)分：圓(yuan)(yuan)錐(zhui)(zhui)內螺(luo)紋(wen)與(yu)圓(yuan)(yuan)錐(zhui)(zhui)外螺(luo)紋(wen)》規(gui)定的(de)55°圓(yuan)(yuan)錐(zhui)(zhui)管螺(luo)紋(wen)（Rc),用(yong)戶沒有特殊(shu)要求，一般按(an)55°圓(yuan)(yuan)柱管螺(luo)紋(wen)（Rp)制(zhi)造。
2. Class標記的(de)螺紋法蘭(lan)一般采(cai)用(yong)符合GB/T 12716-2002《60°密(mi)封管螺紋》規定的(de)60°圓錐(zhui)管螺紋（NPT),或(huo)采(cai)用(yong)為用(yong)戶新規定的(de)螺紋。
3. 采(cai)(cai)用(yong)55°管(guan)(guan)螺紋時(shi)，DN150法(fa)(fa)蘭配(pei)(pei)用(yong)的(de)鋼管(guan)(guan)外徑(jing)(jing)應為165.1mm.采(cai)(cai)用(yong)60°圓錐管(guan)(guan)螺紋時(shi)，DN65法(fa)(fa)蘭配(pei)(pei)用(yong)鋼管(guan)(guan)外徑(jing)(jing)應為73mm;DN125法(fa)(fa)蘭配(pei)(pei)用(yong)的(de)鋼管(guan)(guan)外徑(jing)(jing)應為141.3mm。
4. 螺紋法蘭的內孔管(guan)螺紋加工，應使鋼管(guan)擰入后的端部靠近但不超出法蘭密封面(mian)。
5. 螺(luo)紋(wen)軸線應(ying)與法蘭軸線同(tong)心，其(qi)偏差不應(ying)超過5mm/m。
6. PN標記的(de)螺(luo)(luo)(luo)紋(wen)法蘭(lan)不(bu)帶埋頭孔，螺(luo)(luo)(luo)紋(wen)應倒角(jiao)至法蘭(lan)背面的(de)螺(luo)(luo)(luo)紋(wen)大徑處，角(jiao)度與(yu)螺(luo)(luo)(luo)紋(wen)軸(zhou)線近似成30°~50°.螺(luo)(luo)(luo)紋(wen)倒角(jiao)應與(yu)螺(luo)(luo)(luo)紋(wen)同心(xin)。如果倒角(jiao)的(de)長(chang)(chang)度小于一個螺(luo)(luo)(luo)距，則此倒角(jiao)長(chang)(chang)度計入螺(luo)(luo)(luo)紋(wen)長(chang)(chang)度。
7. Class150的螺(luo)(luo)(luo)紋(wen)法蘭不帶埋(mai)(mai)頭(tou)孔(kong)，螺(luo)(luo)(luo)紋(wen)應(ying)(ying)倒角(jiao)(jiao)(jiao)至法蘭背(bei)面(mian)的螺(luo)(luo)(luo)紋(wen)大徑處(chu)，角(jiao)(jiao)(jiao)度(du)與(yu)螺(luo)(luo)(luo)紋(wen)軸線近(jin)似(si)成(cheng)45°;螺(luo)(luo)(luo)紋(wen)倒角(jiao)(jiao)(jiao)應(ying)(ying)與(yu)螺(luo)(luo)(luo)紋(wen)同(tong)心，并計入螺(luo)(luo)(luo)紋(wen)長度(du)。Class300及其以上壓力等級的螺(luo)(luo)(luo)紋(wen)法蘭背(bei)面(mian)應(ying)(ying)加(jia)工(gong)埋(mai)(mai)頭(tou)孔(kong)，螺(luo)(luo)(luo)紋(wen)應(ying)(ying)倒角(jiao)(jiao)(jiao)至埋(mai)(mai)頭(tou)孔(kong)內徑處(chu)，角(jiao)(jiao)(jiao)度(du)與(yu)螺(luo)(luo)(luo)紋(wen)軸線近(jin)似(si)成(cheng)45°;螺(luo)(luo)(luo)紋(wen)倒角(jiao)(jiao)(jiao)和埋(mai)(mai)頭(tou)孔(kong)均(jun)應(ying)(ying)與(yu)螺(luo)(luo)(luo)紋(wen)同(tong)心。
8. 螺紋的(de)檢測(ce)應符合有(you)關標準的(de)規定(ding)。
三、帶頸(jing)螺紋法蘭標記
1. 帶頸螺紋鋼制管法蘭(lan)應按下列規定進(jin)行標記：
公稱(cheng)尺寸 → 公稱(cheng)壓力 → 法蘭型式代(dai)號（Th) → 密(mi)封(feng)面型式代(dai)號 → 螺紋(wen)特性代(dai)號 → 材(cai)料代(dai)號 → 標準編(bian)號
2. 標(biao)記示例
示例1: 公稱(cheng)尺寸DN80、公稱(cheng)壓力PN10、突面（RF)帶(dai)頸螺紋(wen)鋼(gang)制管法(fa)(fa)蘭(lan)（Th)、螺紋(wen)采用55°圓錐管螺紋(wen)（Rc)、材(cai)料為20鋼(gang)，其標記為： 法(fa)(fa)蘭(lan) DN80-PN10 Th RF Rc 20 GB/T 9114
示例2: 公稱尺寸NPS8(DN200)、公稱壓力Class300、突面（RF)帶頸螺紋鋼制管法蘭（Th)、螺紋采用60°圓錐管螺紋（NPT)、材料為06Cr19Ni10,其標記為：法蘭 NPS8(或DN200)-Class300 Th RF NPT 06Cr19Ni10 GB/T 9114
