91香蕉视频app

06Cr19Ni10 (304)

 （06Cr19Ni10）304不銹鋼(gang)是奧氏體不銹鋼，是在最初發明的18-8型奧氏體不銹鋼的基礎上發展演變的鋼種，該鋼是不銹鋼的主體鋼種，其產量約占不銹鋼總產量的30%以上。由于此鋼具有奧氏體結構，它不可能通過熱處理手段予以強化，只能采用冷變形方式達到提高強度的目的。鋼的奧氏體結構賦予它良好的冷、熱加工性能、無磁性和好的低溫性能。304不銹鋼的薄截面尺寸的焊接件具有足夠的耐晶間腐蝕能力，在氧化性酸中具有優良的耐蝕性，在堿溶液和大部分有機酸和無機酸以及大氣、水蒸汽中耐蝕性宜佳。

 （06Cr19Ni10）304不銹鋼(gang)(gang)的良好性能(neng)，使其成(cheng)為應用(yong)量最大(da)，使用(yong)范圍最廣的不銹鋼(gang)(gang)牌(pai)號，此鋼(gang)(gang)適合于制造深沖成(cheng)型(xing)的部件(jian)以及輸送腐蝕介質管道(dao)、容(rong)器，結(jie)構件(jian)等，304不銹鋼(gang)(gang)也可用(yong)于制造無磁、低溫設備和部件(jian)。

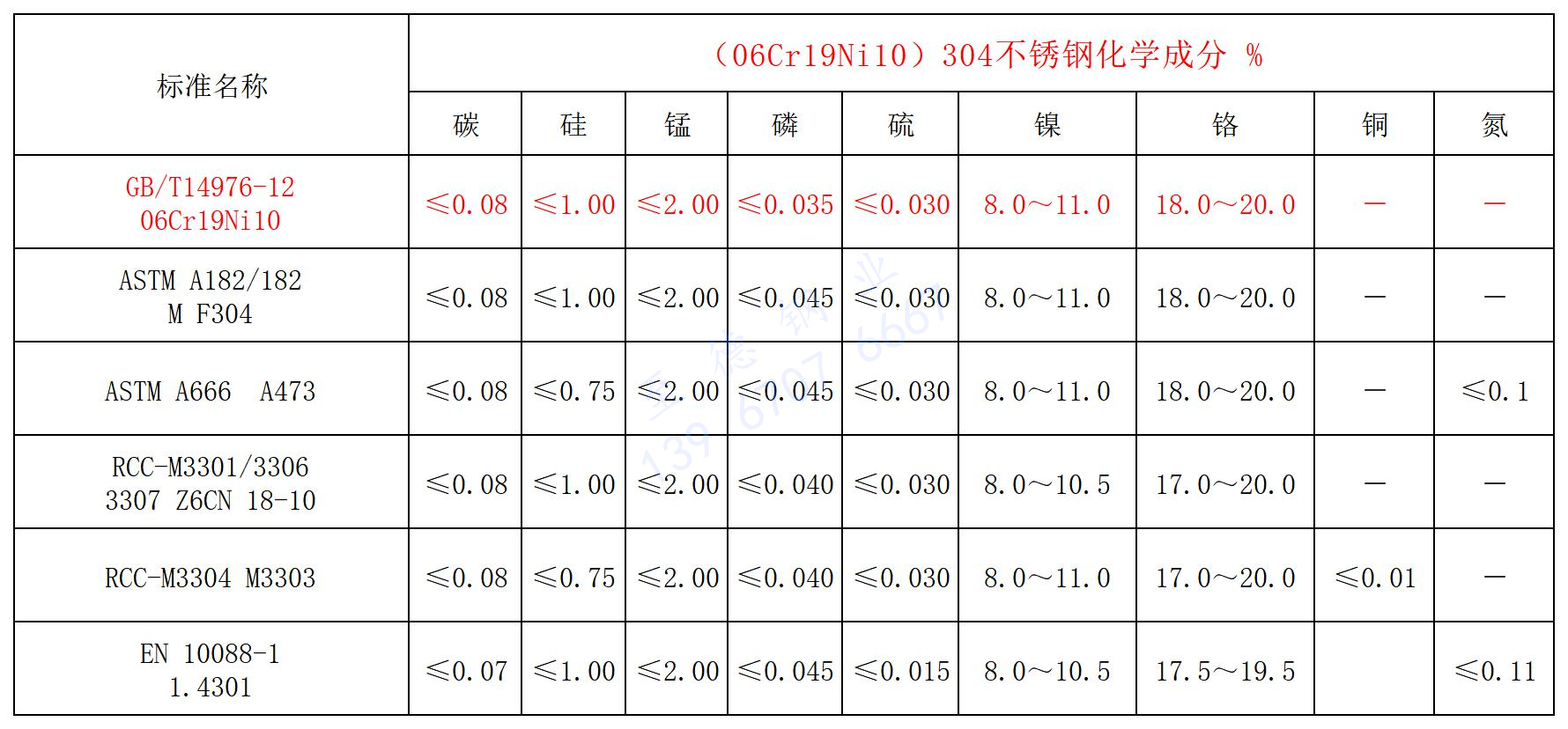

一、化學(xue)成分

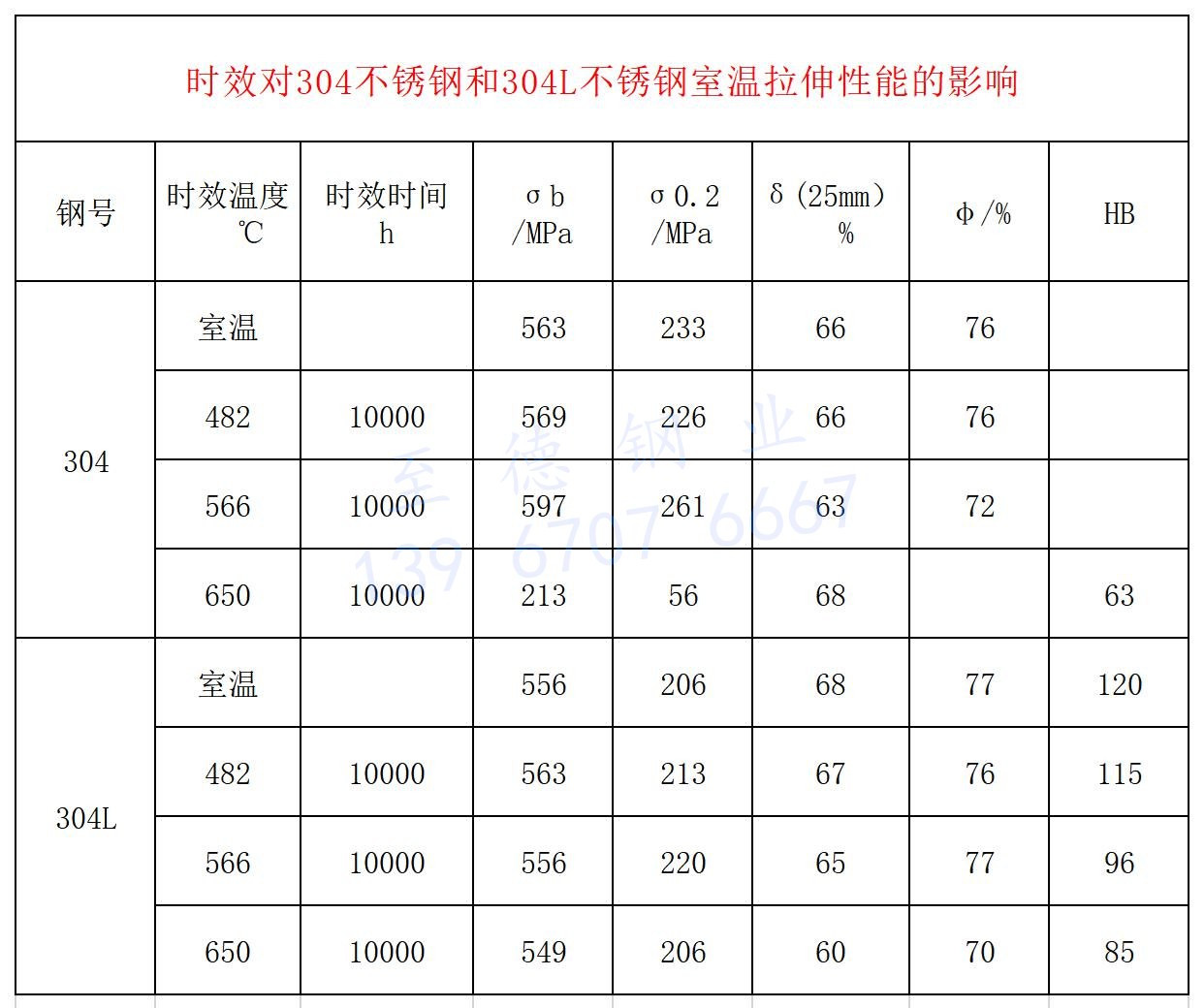

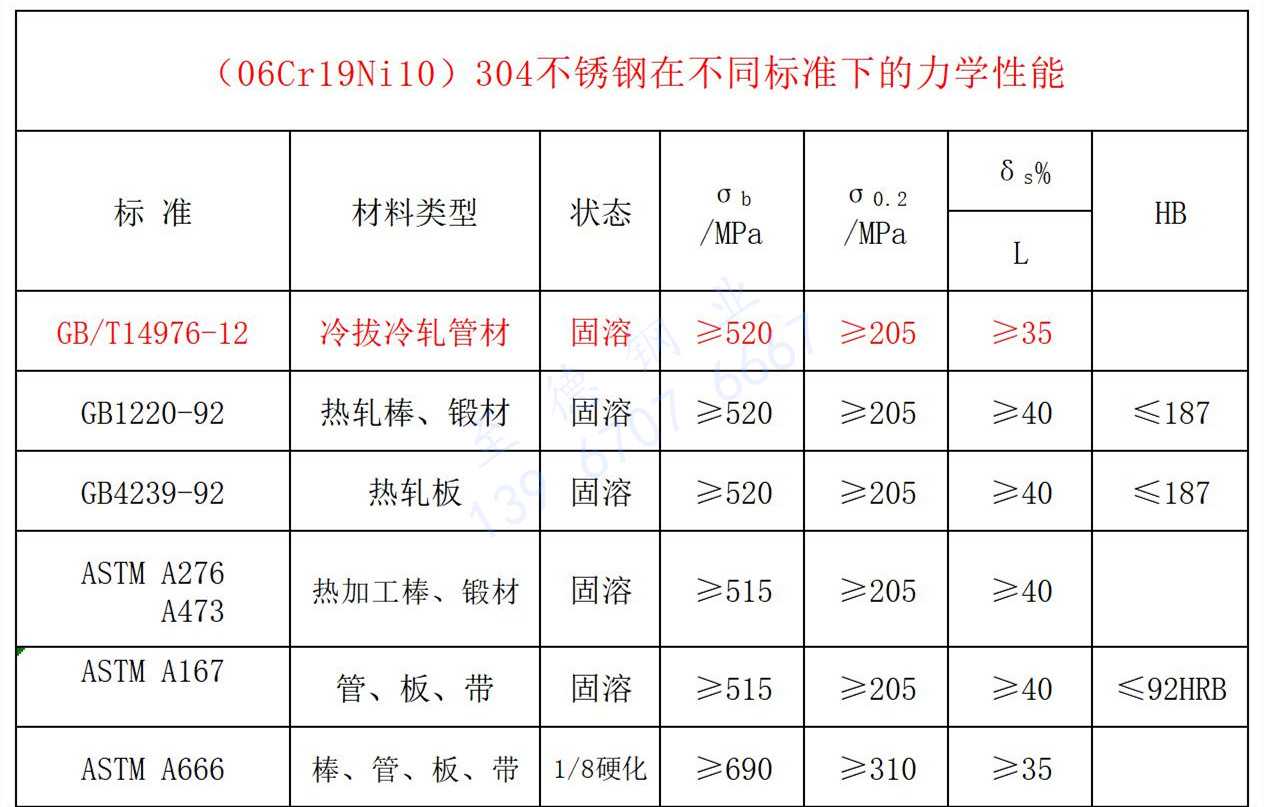

二、力(li)學性能

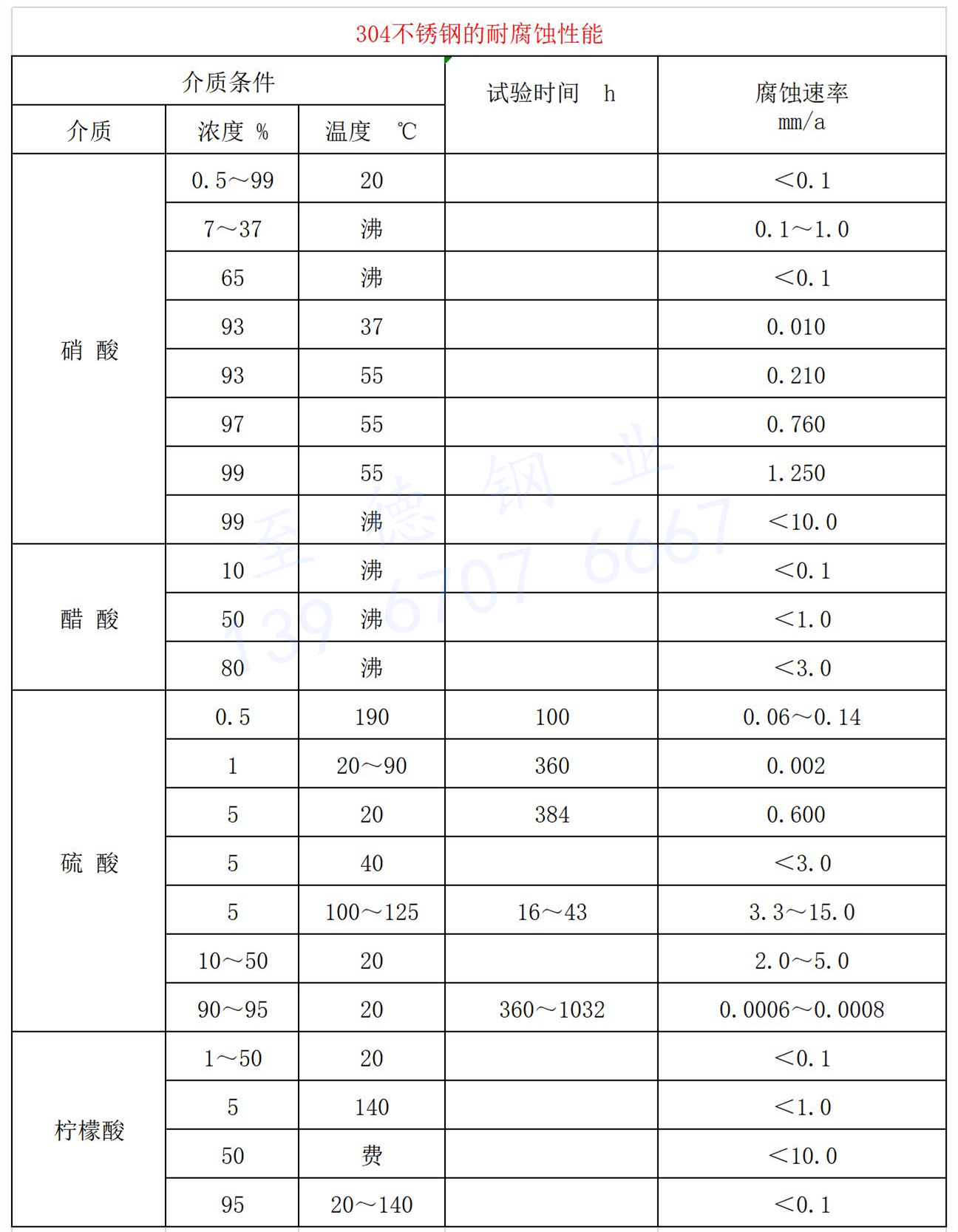

三、耐腐蝕(shi)性能(neng)

a. 應力腐蝕  304和304L不銹(xiu)鋼在(zai)高(gao)濃(nong)氯化(hua)物(wu)中耐應力(li)腐蝕(shi)破(po)裂性(xing)能不佳(jia)。在(zai)熱水(shui)和高(gao)溫水(shui)中具有工(gong)程意義的耐應力(li)腐蝕(shi)破(po)裂性(xing)能，但其性(xing)能受(shou)鋼的組織狀(zhuang)態(tai)、合金(jin)成分、介質條(tiao)件的變(bian)化(hua)以及應力(li)狀(zhuang)態(tai)所(suo)制約。

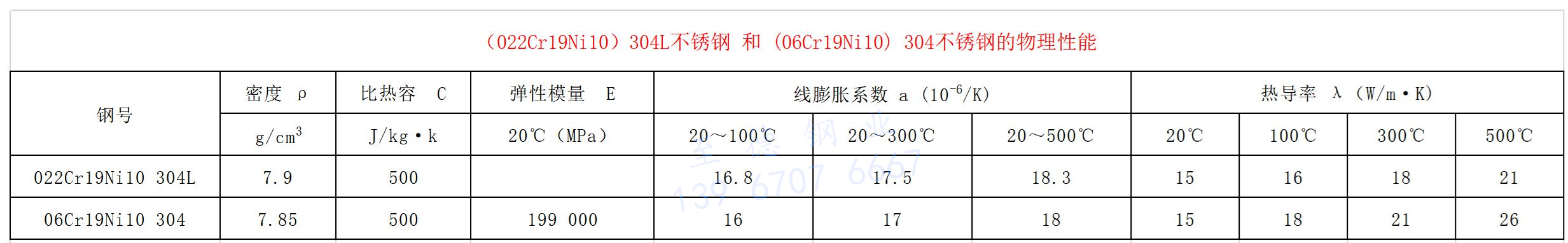

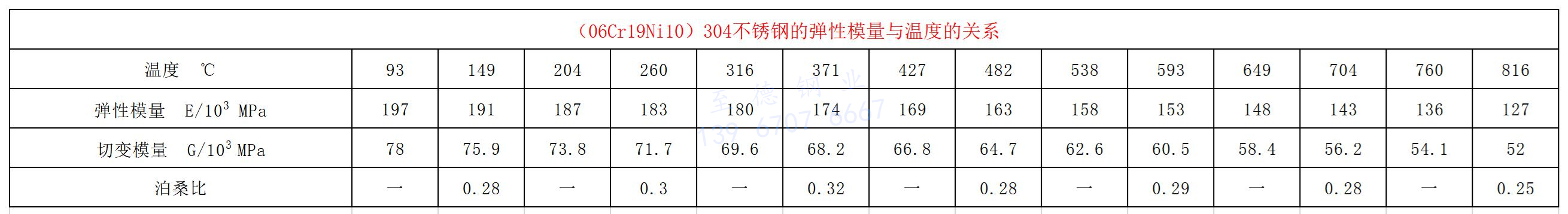

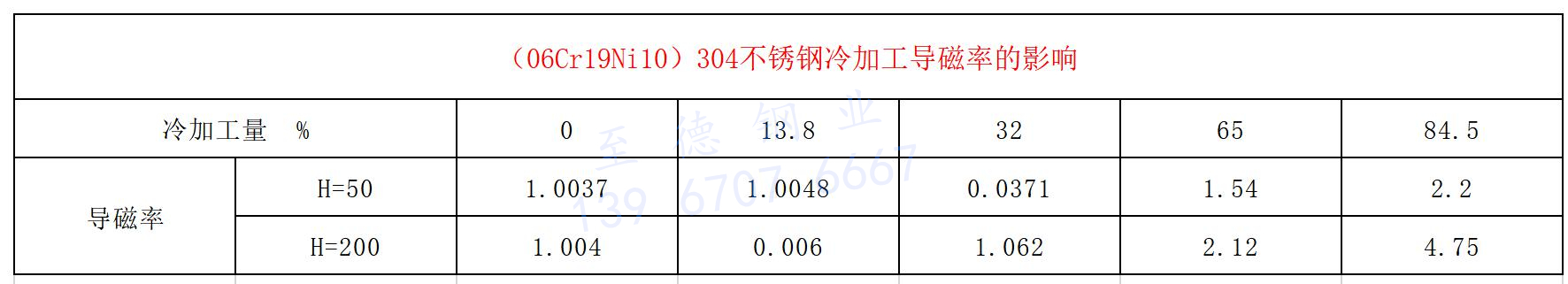

四、物理(li)性能

五、工藝性(xing)能：

（06Cr19Ni10）304不銹鋼均具有良好的冷(leng)(leng)(leng)、熱加(jia)工工藝性(xing)能，可采用(yong)通用(yong)的各種(zhong)熱、冷(leng)(leng)(leng)加(jia)工工藝生產鍛材(cai)、棒材(cai)、線材(cai)、板材(cai)、帶材(cai)絲材(cai)等冶金產品，熱加(jia)工溫度范圍900-1180℃。冷(leng)(leng)(leng)加(jia)工較易(yi)，無特殊困(kun)難，由于(yu)兩種(zhong)鋼易(yi)于(yu)冷(leng)(leng)(leng)加(jia)硬化(hua)，當冷(leng)(leng)(leng)變形量過大時，須進行中(zhong)間退火處理(li)，以利于(yu)進一步加(jia)工。

a. 熱處理(li)工藝

 （06Cr19Ni10）304不銹鋼的固溶處理溫度為1080～1100℃ ，304L不銹鋼則為1050～1100℃。冷卻方式為水冷和空冷。冷加工中間退火溫度多在850～970℃，保溫一定時間后進行水冷。經固溶處理后鋼的組織為奧氏體組織，有時也存在少量的鐵素體。

 b. 焊接

 （06Cr19Ni10）304不銹鋼可采用通用的方法進行焊接。手工電弧焊時，含碳0.04～0.06%的薄截面尺寸的0Cr18Ni9可采用奧022焊條，焊后可不產生晶間腐蝕傾向，對于厚截面尺寸欲保持焊后的耐晶間腐蝕性能，需進行焊后熱處理，若不能進行熱處理，應改用304L不(bu)銹鋼(gang)或穩定化型的奧氏體不銹鋼。304L不銹鋼的含碳為奧002焊條。

 c. 冷成(cheng)型性能

  （06Cr19Ni10）304不銹鋼薄板在應用過程中，常常用于冷成型操作。其冷成型性能是衡量能否順利成型和成品率高低的重要技術指標。影響304不銹鋼的冷成型因素較多，也很復雜，就其金屬學因素主要是鋼的成分，即鉻當量和鎳當量比，其常規的拉伸性能中的延伸率就是一重要的表征指標。為了獲得良好的冷成型性能，應控制鋼中的鉻當量和鎳當量的比值處于一個恰當的范圍。

六、材料應用

（06Cr19Ni10）304不銹鋼廣泛應(ying)(ying)用于化工(gong)、石(shi)化、核工(gong)業(ye)(ye)、輕工(gong)、紡織等工(gong)業(ye)(ye)中。在(zai)核工(gong)業(ye)(ye)反應(ying)(ying)堆(dui)工(gong)程中，0Cr18Ni9是(shi)早(zao)期(qi)沸水(shui)核反應(ying)(ying)堆(dui)的主要(yao)(yao)結構材料，主要(yao)(yao)用于歧管(guan)(guan)、旁通管(guan)(guan)道及支撐(cheng)件(jian)，由(you)于曾(ceng)出現IGSCC（晶相應(ying)(ying)力腐(fu)蝕），近年來已(yi)由(you)核級(ji)022Cr19Ni10所(suo)取代。在(zai)壓(ya)水(shui)核反應(ying)(ying)堆(dui)中304和304L不銹鋼主要(yao)(yao)用于1.2.3級(ji)設備(bei)用不習慣鍛件(jian)或沖壓(ya)件(jian)，熱交(jiao)換器無縫管(guan)(guan)，輔(fu)助管(guan)(guan)道，冷卻(que)劑系統管(guan)(guan)路(lu)等。對(dui)于截面(mian)尺(chi)寸大，且要(yao)(yao)求(qiu)焊接的部件(jian)，應(ying)(ying)選用超低碳(tan)0000Cr19Ni10不銹鋼。對(dui)于制造堆(dui)內(nei)構件(jian)的產品，應(ying)(ying)對(dui)鋼中的鈷、硼(peng)作(zuo)出明確(que)的規定。
