一、甲(jia)型平焊(han)法蘭

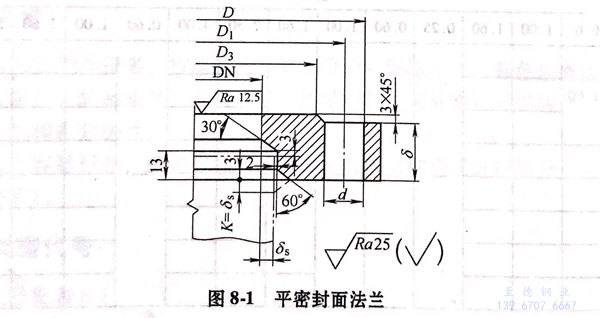

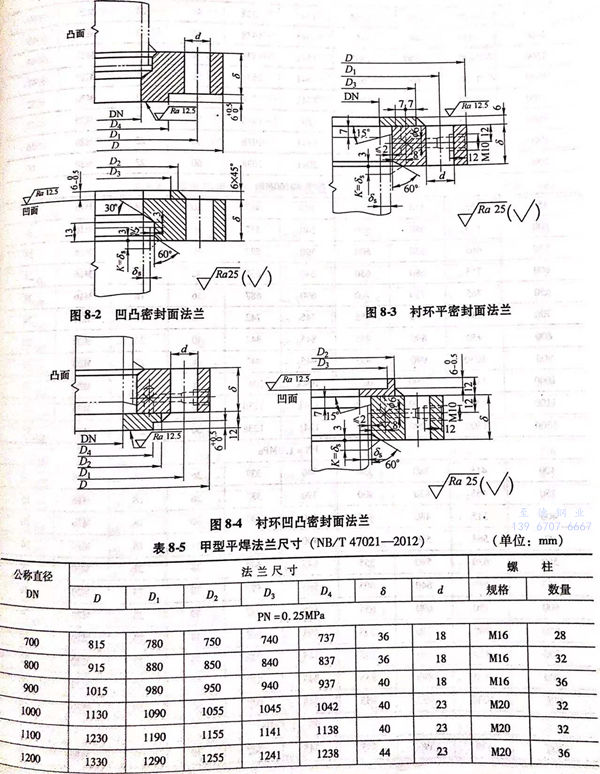

1. 平密封面法蘭型(xing)式如圖8-1所示，尺寸見(jian)表(biao)8-5。

2. 凹凸密封面法蘭型式如圖(tu)8-2所示，尺寸見表(biao)8-5。

3. 襯環(huan)平密(mi)封面法蘭(lan)型(xing)式如(ru)圖(tu)8-3所示，尺寸見表8-5。

4. 襯環(huan)凹凸密封(feng)面法(fa)蘭(lan)型(xing)式如圖8-4所(suo)示，尺寸見表8-5。

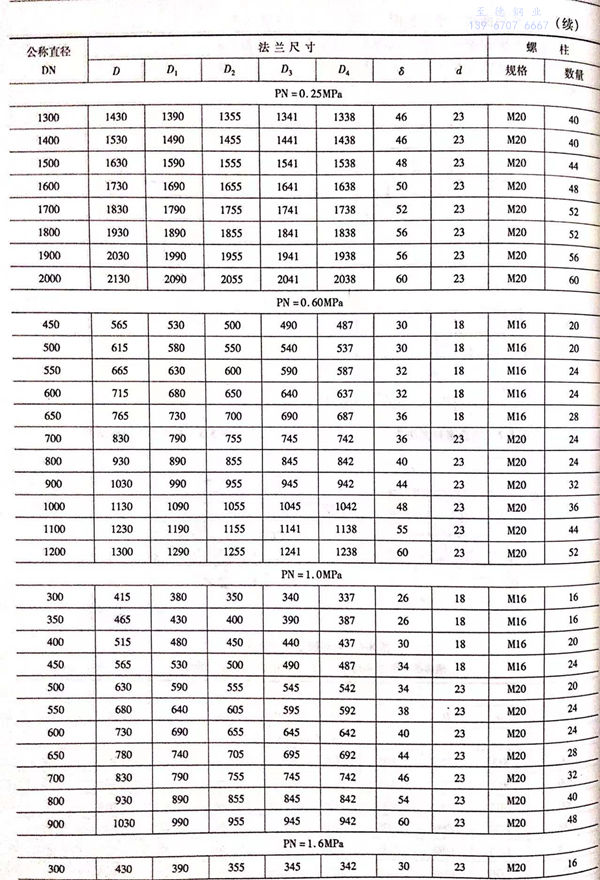

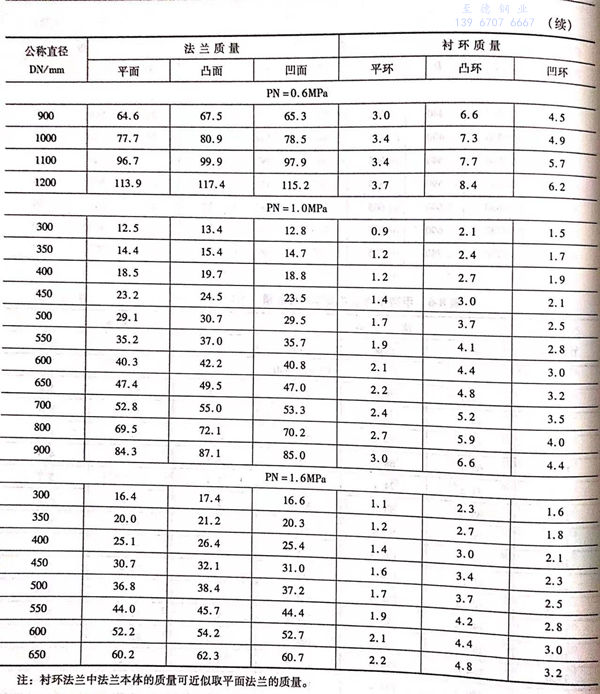

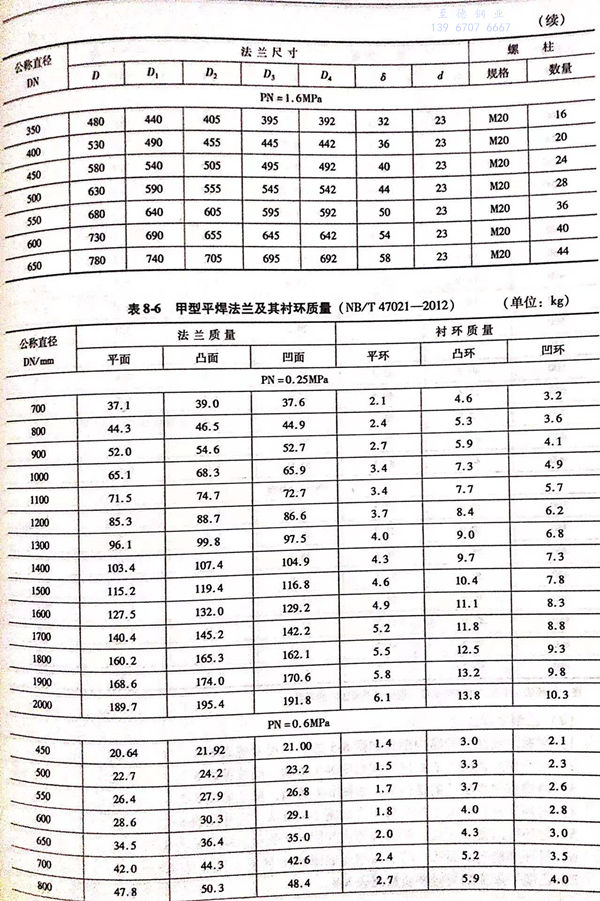

5. 甲(jia)型平焊法蘭(lan)與(yu)襯環質量見表8-6。

二、乙型平(ping)焊法蘭(lan)

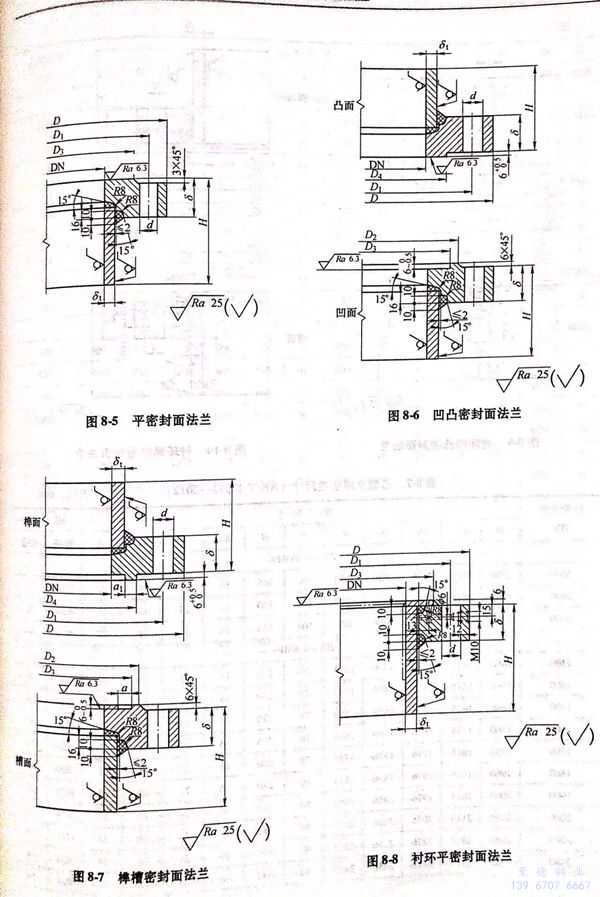

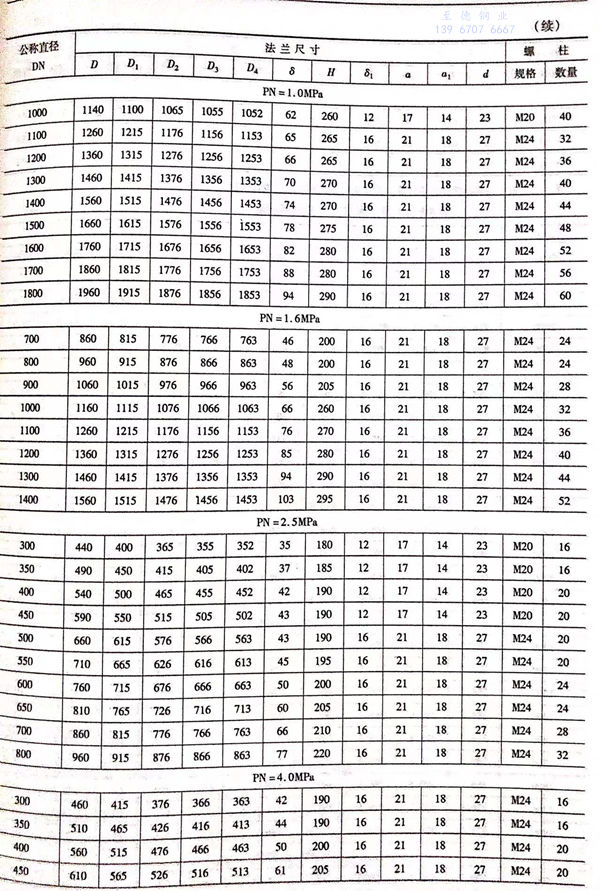

1. 平密封面法蘭的結構(gou)型式(shi)如圖(tu)8-5所示，尺寸見表(biao)8-7。

2. 凹凸密封面法(fa)蘭的結構型(xing)式如圖(tu)8-6所示，尺寸(cun)見(jian)表8-7。

3. 榫槽(cao)密封(feng)面法蘭的(de)結構型式如圖8-7所(suo)示(shi)，尺寸(cun)見表8-7。

4. 襯環平(ping)密封面法蘭的結(jie)構型式(shi)如圖8-8所示，尺寸見表8-7。

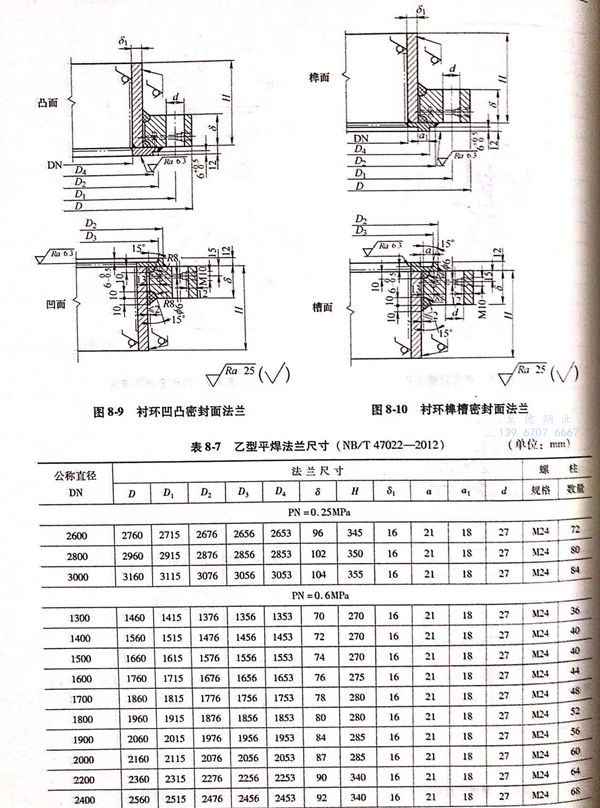

5. 襯環凹凸密封面法(fa)蘭的結構型式如圖(tu)8-9所示(shi)，尺寸見表8-7。

6. 襯(chen)環(huan)榫(sun)槽密封面法蘭的結構型式如圖(tu)8-10所示，尺(chi)寸見表8-7。

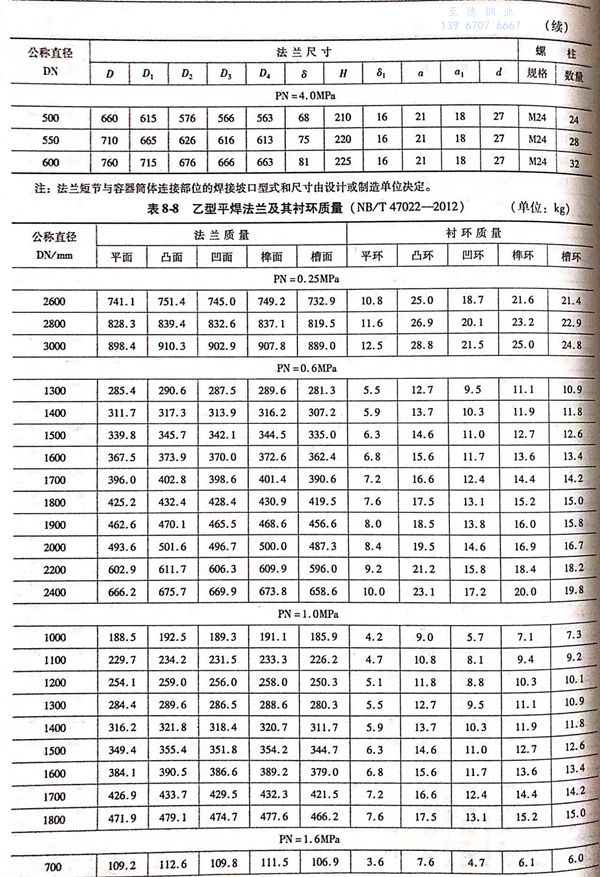

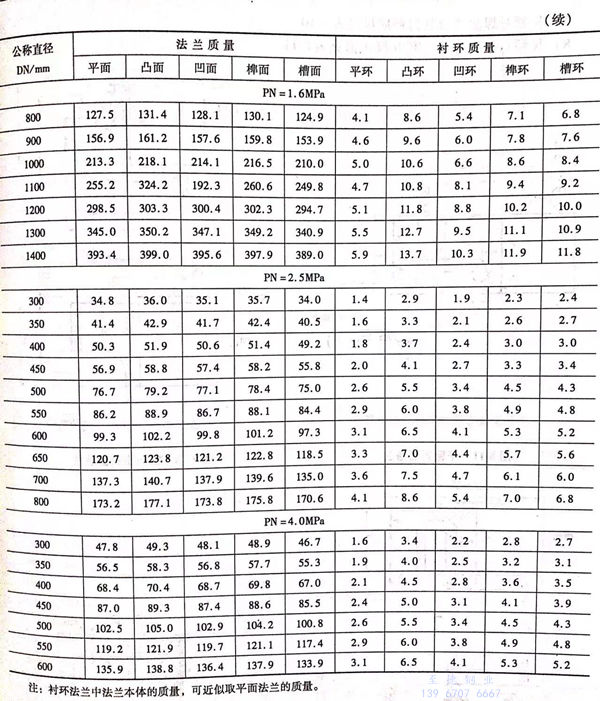

7. 乙型平焊法蘭(lan)與襯環質量(liang)見表8-8。
