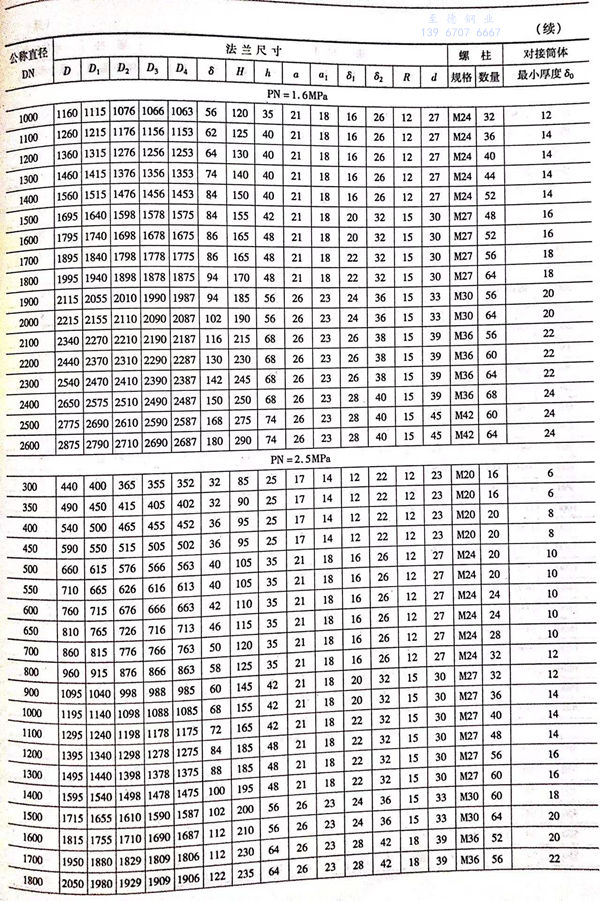

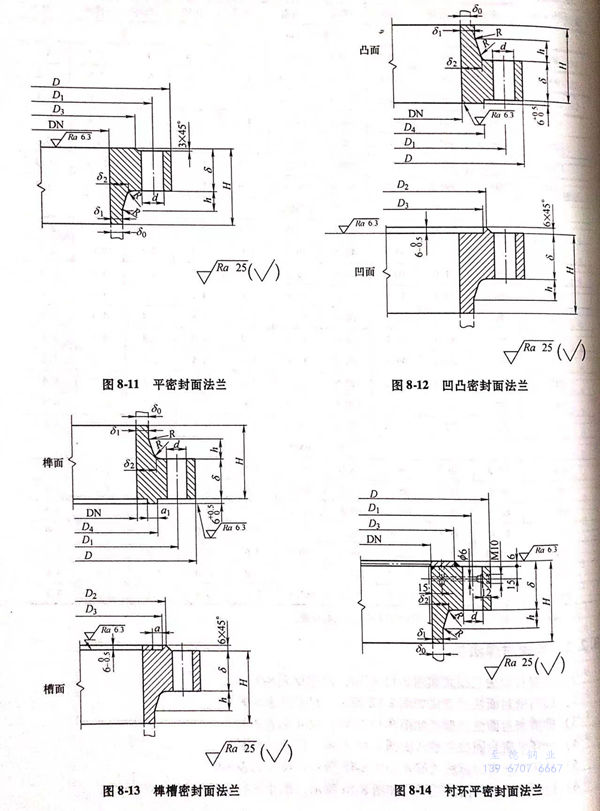

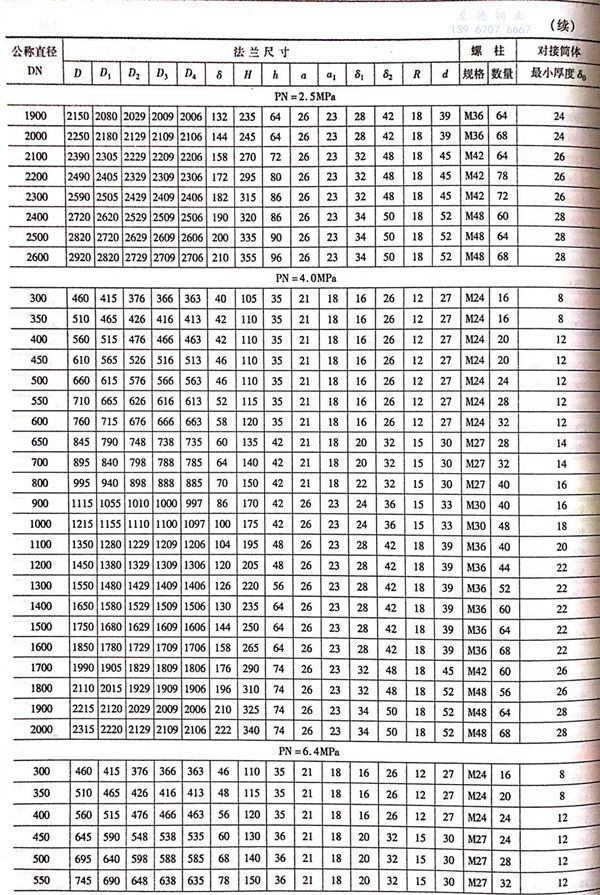

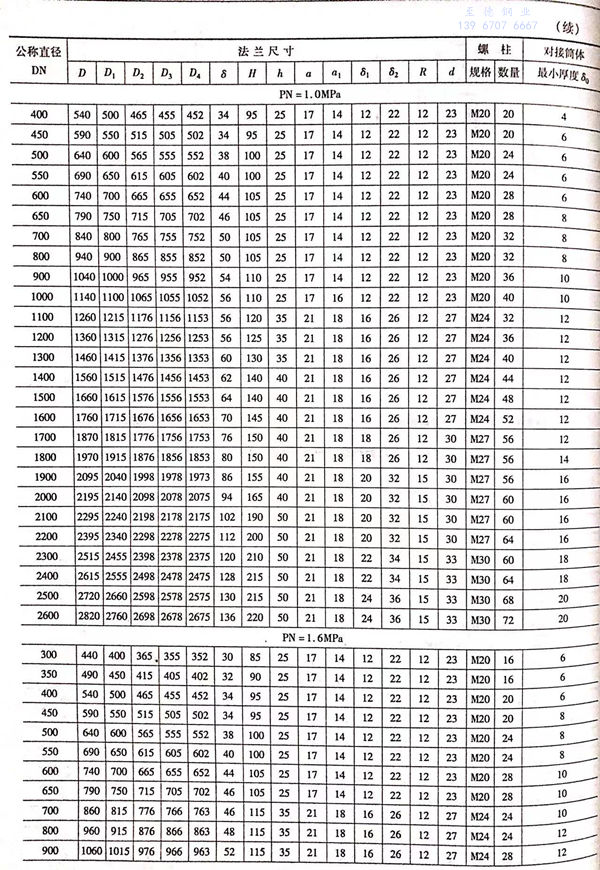

1. 平密封面法蘭型式如圖8-11所示，尺(chi)寸見表(biao)8-9。
2. 凹(ao)凸密封面法蘭型式(shi)如圖8-12所示，尺(chi)寸見表8-9。
3. 榫槽密封面(mian)法蘭型式如圖8-13所示(shi)，尺寸見表(biao)8-9。
4. 襯環平密(mi)封面法蘭型式如圖8-14所示，尺寸見表8-9。

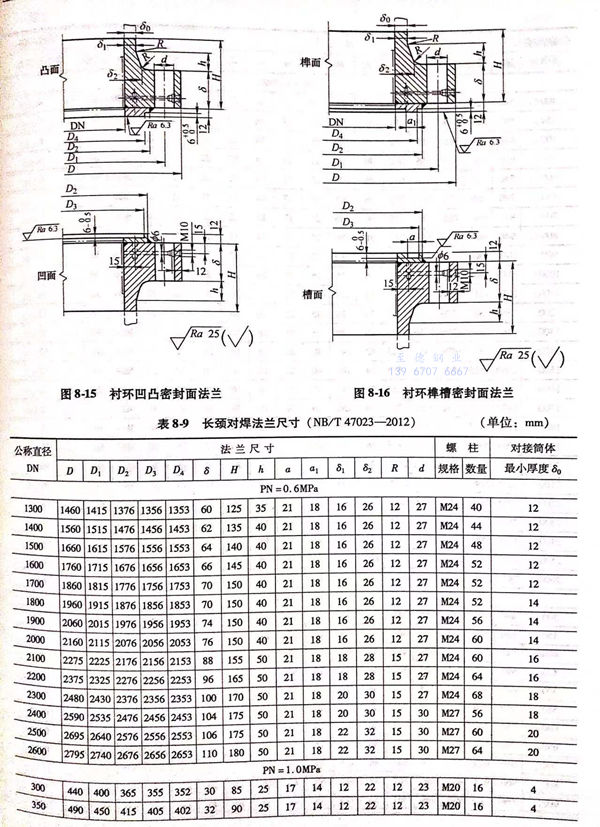

5. 襯環(huan)凹(ao)凸密(mi)封面法蘭型式如(ru)圖8-15所(suo)示，尺寸見(jian)表8-9。
6. 襯環榫槽密封面法蘭(lan)型式如圖8-16所示(shi)，尺寸(cun)見表8-9。

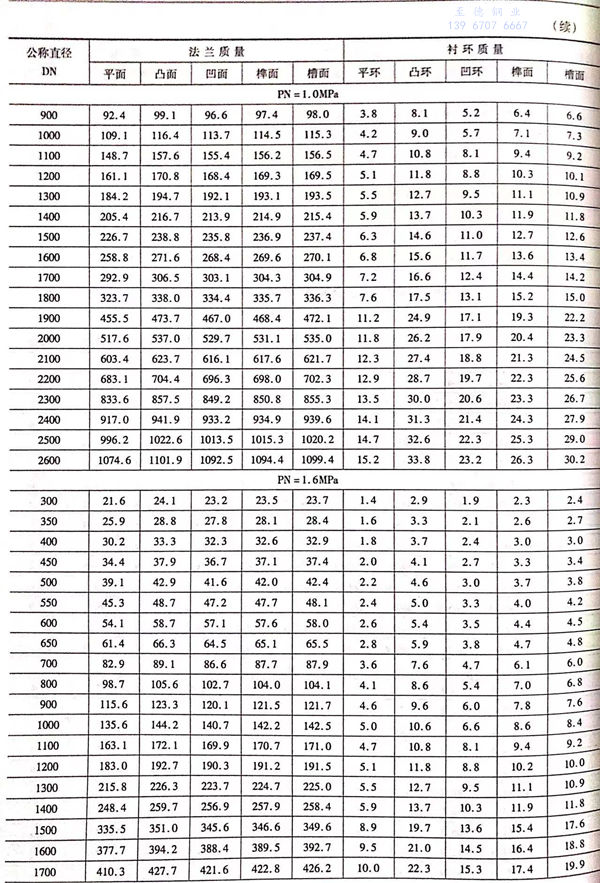

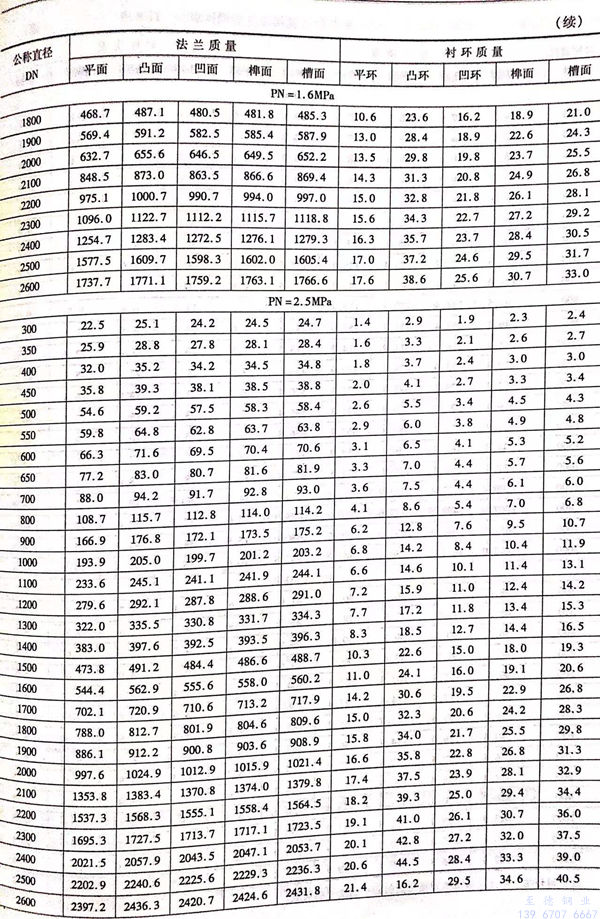

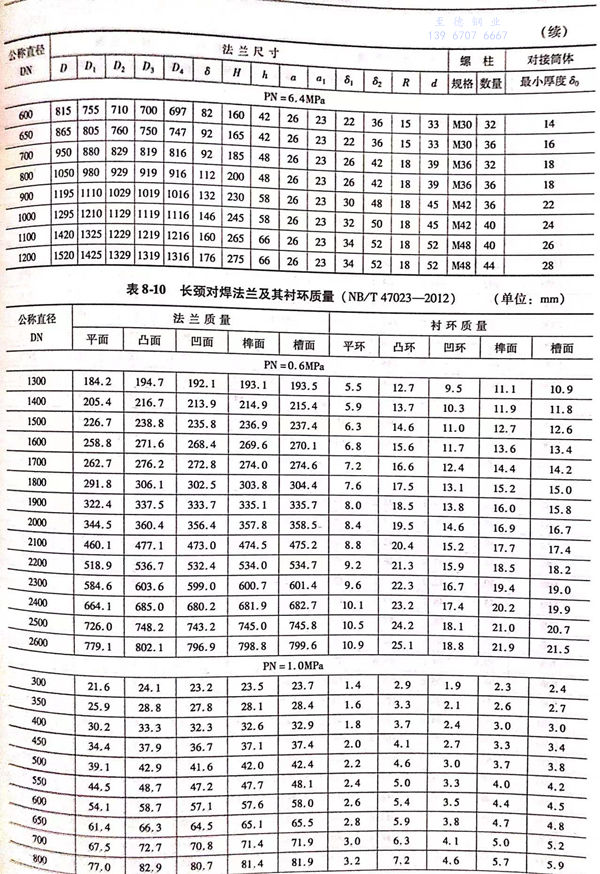

7. 長頸對焊法蘭及其襯環質量見表 8-10 。

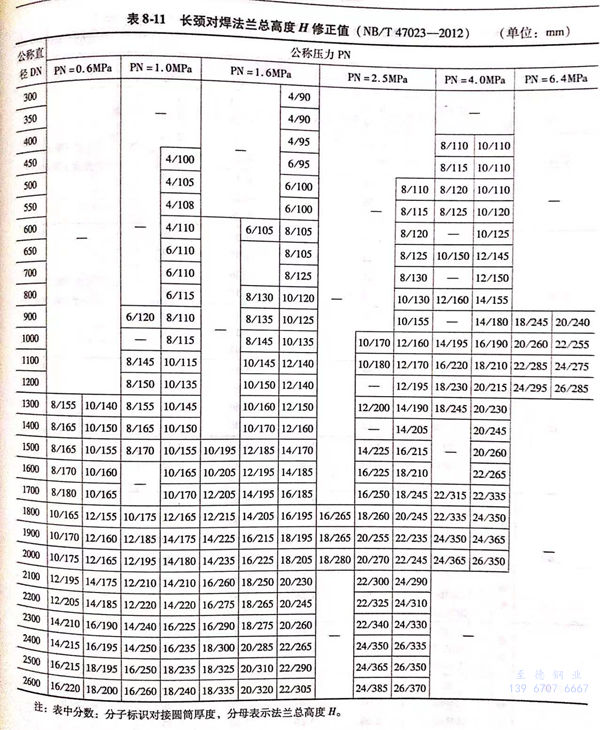

8. 長頸對焊法蘭總高度H修正(zheng)值見(jian)表 8-11 。
