一、管(guan)法蘭連接(jie)用緊固件長(chang)度計算計算公(gong)式
1. 用Class 標記的法蘭（美洲體系法蘭）
a. 平面(mian)(mian)法(fa)蘭和突面(mian)(mian)法(fa)蘭
螺(luo)栓(shuan)長度(du)：ι=2(C+ΔC)+m+z+Δι+t （適用(yong)于Class≤150的平面和突面法蘭）
螺柱長度：ι=2(C+ΔC)+2m+2z+Δι+t （適用(yong)于除Class≤300的突(tu)面法(fa)蘭）
螺柱長(chang)度：ι=2(C+ΔC)+2f+2m+2z+Δι+t （適(shi)用于Class≥600的突(tu)面法蘭）
b. 松套法蘭
螺(luo)栓(shuan)長度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （適用于(yu)Class≤150的對焊(han)環帶頸松(song)套(tao)(tao)法蘭和翻邊環松(song)套(tao)(tao)法蘭）
螺栓長度：ι=2(C+ΔC)+2F+m+z+Δι+t （適用(yong)于(yu)Class≤150的對焊環和(he)平焊環板式(shi)松套(tao)法蘭）
螺柱(zhu)長度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （適用(yong)于所(suo)有對焊(han)環帶頸松套法蘭）
螺柱長(chang)度：ι=2(C+ΔC)+2F+2m+2z+Δι+t （適用(yong)于所有對焊環和平焊環板(ban)式松套法蘭(lan)）
c. 凹凸(tu)面(mian)和榫槽面(mian)法蘭
螺柱長度(du)：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適用于(yu)所有凹凸面和榫槽(cao)面法(fa)蘭）
d. 環連接面(mian)法蘭
螺栓長度：ι=2(C+ΔC+E)+S+2m+2z+Δι （適用于所有環(huan)連接(jie)面(mian)法蘭）
2. 用PN標(biao)記的(de)法蘭(lan)（歐洲體系法蘭(lan)）
a. 平(ping)面(mian)法(fa)(fa)蘭和(he)突面(mian)法(fa)(fa)蘭
螺栓長度：ι=2(C+ΔC)+m+z+Δι+t （適(shi)用(yong)于PN≤16的平面(mian)和突面(mian)法蘭）
螺柱(zhu)長度(du)：ι=2(C+ΔC)+2m+2z+Δι+t （適用于(yu)所有(you)的突面法蘭）
b. 松套法蘭
螺栓長度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （適(shi)用于PN≤1.6的對焊(han)環帶(dai)頸松(song)套法蘭和(he)翻邊環松(song)套法蘭）
螺栓長度：ι=2(C+ΔC)+2F+m+z+Δι+t （適用于PN≤16的(de)對焊(han)環(huan)(huan)和(he)平焊(han)環(huan)(huan)板式松套(tao)法(fa)蘭）
螺(luo)柱長度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （適(shi)用于所有(you)對焊環帶(dai)頸松(song)套法蘭）
螺柱長(chang)度：ι=2(C+ΔC)+2F+2m+2z+Δι+t （適(shi)用(yong)于所有(you)對焊環和平焊環板式松(song)套(tao)法蘭(lan)）
c. 凹凸(tu)面和榫槽(cao)面法
螺柱長度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適用于所有凹凸面和榫槽(cao)面法(fa)蘭）
d. 環連接(jie)面(mian)法蘭
螺柱長度：ι=2(C+ΔC+E)+S+2m+2z+Δι （適用于所有環連接面法蘭(lan)）
式中：
ι--緊固(gu)件（六角頭螺(luo)(luo)栓、雙頭螺(luo)(luo)柱(zhu)和(he)全螺(luo)(luo)紋螺(luo)(luo)柱(zhu)）長度(du)（見圖10-6~圖10-8);
C-法蘭(lan)厚度，數值按相應(ying)的法蘭(lan)標(biao)準確定，單位為毫米（mm);
ΔC-法蘭厚度偏差，數值按相應的法蘭標準確定，單位為毫米（mm);
f-突(tu)面法蘭(lan)的(de)(de)突(tu)面高度(du)，數值按相應的(de)(de)法蘭(lan)標準確定，單(dan)位為毫(hao)米（mm);
f1、f2－凹凸面、榫槽面法蘭的凸面、榫面高度，數值按相應的法蘭標準確定，單位為毫米（mm);
F-對(dui)焊(han)環和平焊(han)環板式松(song)套法蘭(lan)的焊(han)環厚度，數(shu)值按(an)相應的法蘭(lan)標準(zhun)確定，單位為毫米(mi)（mm);
t2-對焊環帶頸松套法蘭的對焊環厚度，數值按用戶訂貨要求確定，單位為毫米（mm);
S2-翻邊環松套法蘭的翻邊環厚度，數值按相應的法蘭標準確定，單位為毫米（mm);
E-環連(lian)接面法蘭的凸臺高(gao)度，數值按相應(ying)的法蘭標準確定，單位為毫米（mm);
S-環連接面法蘭間近似距離，數值按表10-11或表10-12(或相(xiang)應的法蘭標(biao)準(zhun)）確定(ding)，單(dan)位為毫米（mm);
m-螺母最大厚度，數值(zhi)按(an)表10-13確定，與(yu)螺栓(shuan)配合(he)時(shi)(shi)用m1,與(yu)螺柱配合(he)時(shi)(shi)用m2,單位為(wei)毫米（mm);
z-緊固件倒角端(duan)長度，數(shu)值(zhi)按(an)表10-13確定(ding)，單位(wei)為(wei)毫米（mm);
Δι-螺栓(shuan)或螺柱的長度偏差，數(shu)值按表10-14 確定，單位(wei)為毫米（mm);
t-墊片厚度(du)，一般取t=3mm.
二(er)、管法蘭連(lian)接用緊(jin)固(gu)件(jian)長度(du)技術有關參(can)數
1. 法(fa)蘭厚度偏差應為正值(zhi)，其數(shu)值(zhi)按(an)相關標準的(de)規定。

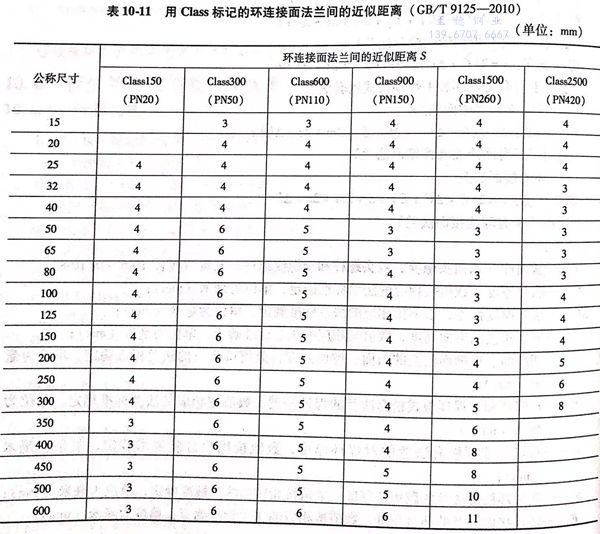

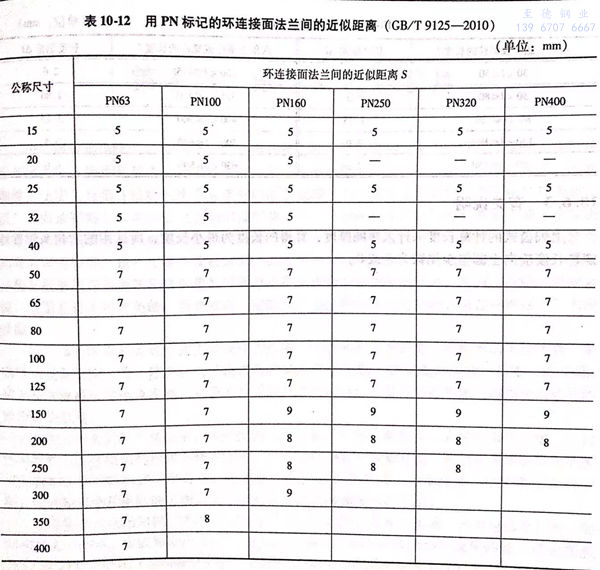

2. 環(huan)連接法蘭間的近似距離見表10-11和(he)表10-12.

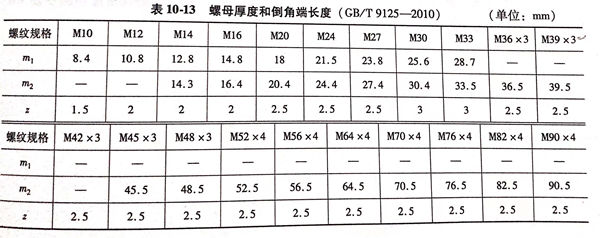

3. 螺母最(zui)大厚度、緊固件倒角端長度見表 10-13。

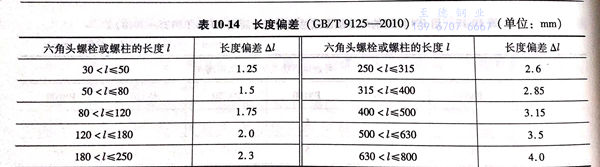

4. 六角螺栓(shuan)或螺柱的長度偏差見表 10-14。
三、管法蘭連接用緊固件長度計算有(you)關(guan)說明
上列(lie)公(gong)式的(de)計(ji)算長(chang)(chang)度(du)未計(ji)入墊圈厚度(du)，算得的(de)長(chang)(chang)度(du)為(wei)最小長(chang)(chang)度(du)，所選(xuan)用的(de)六角頭螺栓或螺柱長(chang)(chang)度(du)應向上圓整至尾(wei)數為(wei)5或0。
