我國石油(you)天然氣工業，鉆井(jing)和(he)采(cai)(cai)油(you)設備中的井(jing)口裝(zhuang)置(zhi)和(he)采(cai)(cai)油(you)樹(shu)（采(cai)(cai)油(you)樹(shu)系指用于(yu)控制油(you)井(jing)生產的裝(zhuang)置(zhi)總成，包括(kuo)油(you)管(guan)頭異徑接(jie)頭、閥(fa)、三(san)通、四(si)通、頂部連(lian)接(jie)裝(zhuang)置(zhi)和(he)裝(zhuang)于(yu)油(you)管(guan)頭最上(shang)部連(lian)接(jie)節(jie)流(liu)閥(fa)）采(cai)(cai)用6B型、6BX型及雙層(ceng)扇形法(fa)(fa)(fa)(fa)蘭(lan)，法(fa)(fa)(fa)(fa)蘭(lan)額定工作壓(ya)力(li)一共分(fen)6級：13.8MPa、20.7MPa、34.5MPa、69.0MPa、103.5MPa及138.0MPa.6B型法(fa)(fa)(fa)(fa)蘭(lan)包括(kuo)整(zheng)(zheng)體法(fa)(fa)(fa)(fa)蘭(lan)、螺紋(wen)法(fa)(fa)(fa)(fa)蘭(lan)及對焊法(fa)(fa)(fa)(fa)蘭(lan)，其所采(cai)(cai)用的密封墊(dian)片(pian)(pian)為R型或RX型金(jin)屬環墊(dian)；6BX型法(fa)(fa)(fa)(fa)蘭(lan)包括(kuo)整(zheng)(zheng)體法(fa)(fa)(fa)(fa)蘭(lan)、對焊法(fa)(fa)(fa)(fa)蘭(lan)及盲板法(fa)(fa)(fa)(fa)蘭(lan)，其所采(cai)(cai)用的密封墊(dian)片(pian)(pian)為BX型壓(ya)力(li)自緊密封環墊(dian)；扇形法(fa)(fa)(fa)(fa)蘭(lan)用密墊(dian)片(pian)(pian)為RX型壓(ya)力(li)自緊密封環墊(dian)。
以上所述的法蘭(lan)及其墊片標準見 GB/T 22513-2008《石油天然氣工業鉆井和采油設備井口裝置和采油樹》。
一、型式(shi)與尺寸
1. R型(xing)

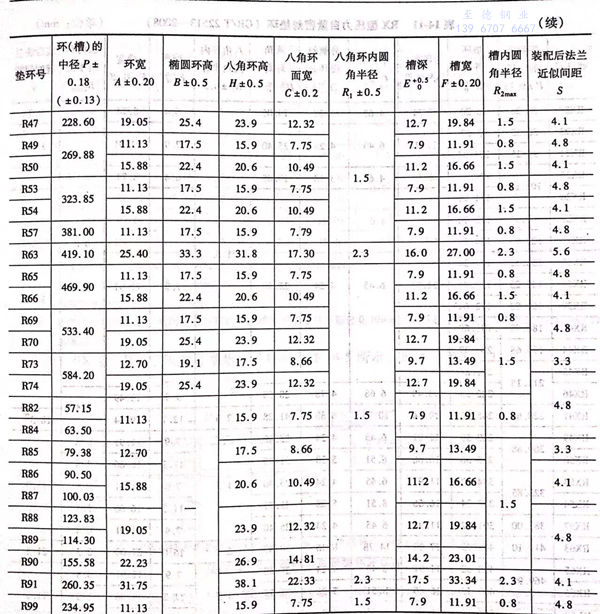

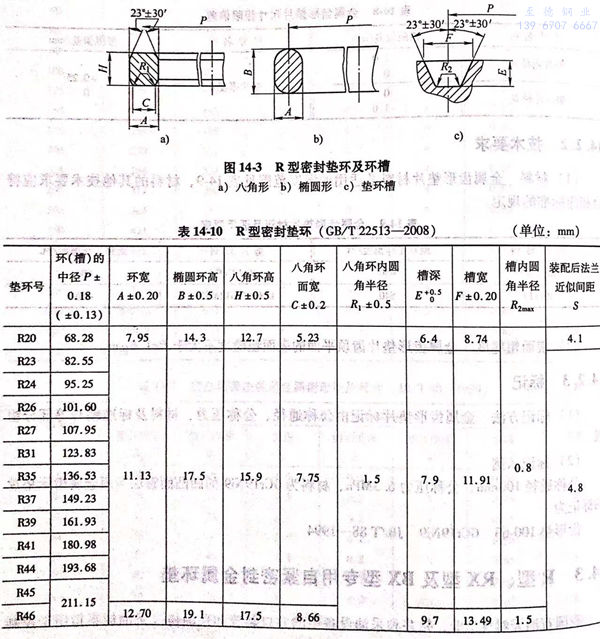

R型密封墊環(huan)及環(huan)槽如圖14-3所(suo)示，尺寸(cun)見表14-10.
2. RX型(xing)

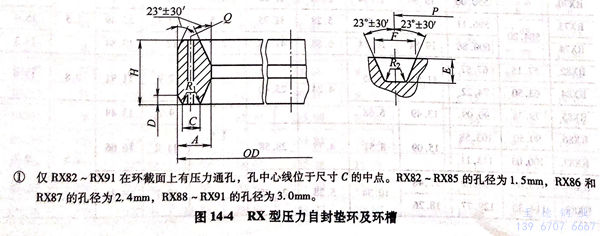

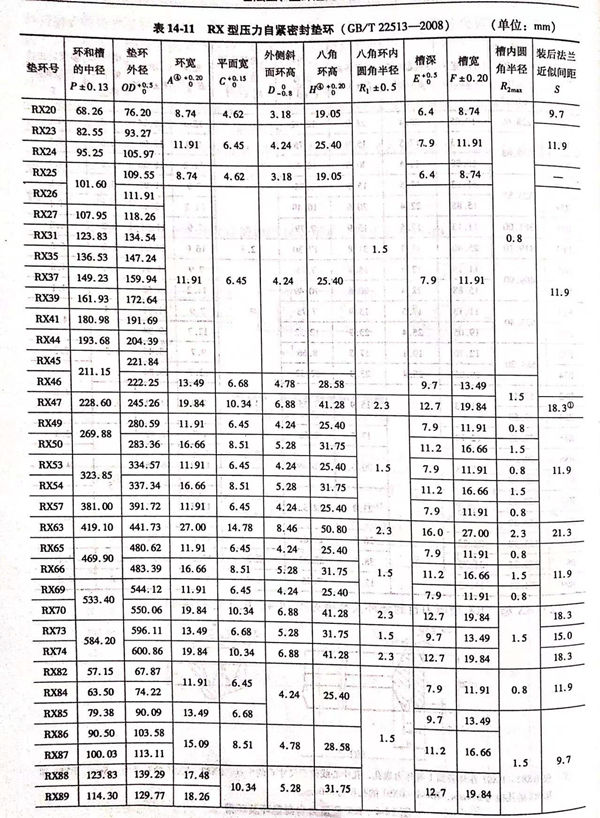

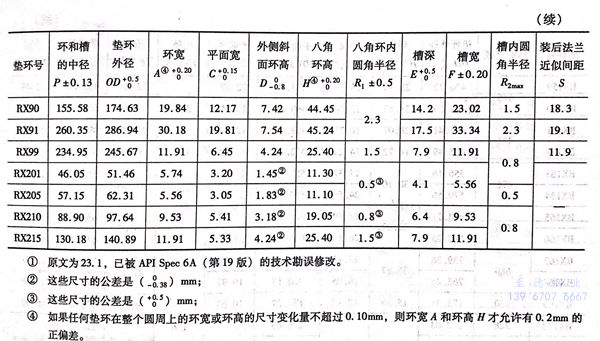

RX 型壓力自(zi)封墊環及環槽見圖 14-4 ，尺寸見表 14-11。
3. BX型

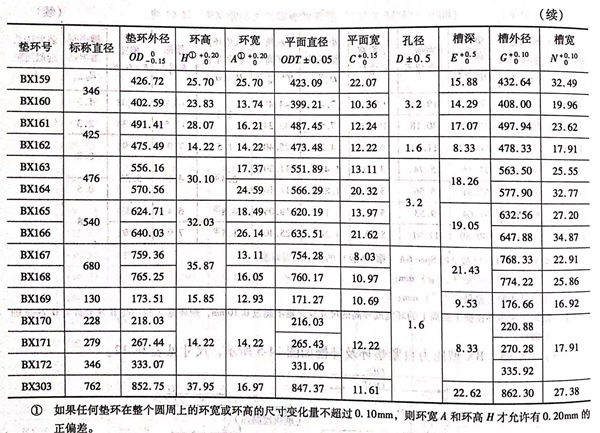

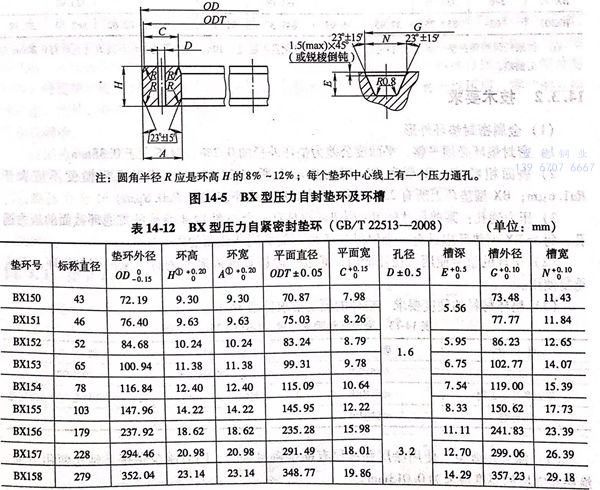

BX 型壓力自緊墊環及(ji)環槽如圖 14-5 所示，尺寸見(jian)表 14-12。
二、技(ji)術(shu)要求
1. 金屬密封(feng)墊環外形
a. 密(mi)封(feng)墊環必須平整，平面度公差(cha)為墊環外徑的0.2%,且不大于0.38mm.
b. 表(biao)面(mian)粗糙度：R型和RX型的墊環(huan)上(shang)所有(you)23°表(biao)面(mian)，其表(biao)面(mian)粗糙度不應大于Ra1.6μm; BX型墊環(huan)上(shang)所有(you)23°表(biao)面(mian)，其表(biao)面(mian)粗糙度不應大于Ra0.8μm.
c. 壓(ya)力(li)通(tong)孔(kong)：某些尺寸的(de)RX型(xing)墊環(huan)應具有一(yi)個如圖14-4所示(shi)的(de)貫通(tong)環(huan)截面(mian)的(de)壓(ya)力(li)通(tong)孔(kong)；每(mei)個BX型(xing)墊環(huan)應具有一(yi)個如圖14-5所示(shi)的(de)貫通(tong)環(huan)截面(mian)的(de)壓(ya)力(li)通(tong)孔(kong)。
2. 墊環的重復使用(yong)
在環(huan)槽內，通過過盈(ying)量限制(zhi)來形成密封關(guan)系的密封墊環(huan)，不應重復(fu)使用。
3. 墊(dian)環材(cai)料的硬度(du)要求

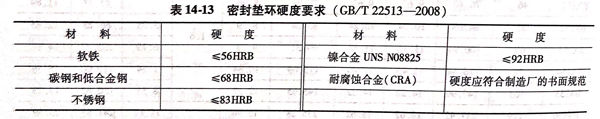

墊環的硬度要求見(jian)表14-13.
4. 涂層(ceng)和鍍層(ceng)
使用(yong)涂層(ceng)和鍍層(ceng)有助(zhu)于密封接(jie)合，同時減少粘(zhan)接(jie)并延長使用(yong)壽命。涂層(ceng)和鍍層(ceng)的厚(hou)度最大為0.013mm。
三、標志
1. 墊環標(biao)志

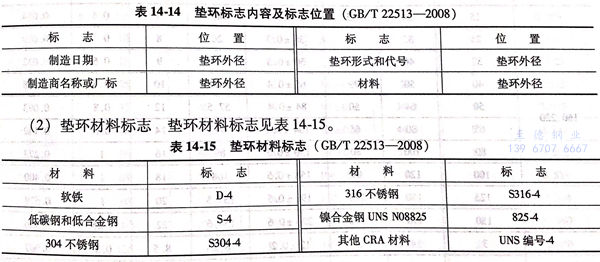

墊環的標(biao)志內容及標(biao)志位置(zhi)見表 14-14.
2. 墊環材料標志(zhi)
墊(dian)環材料(liao)標志見表 14-15
