金屬沖齒板柔性石墨復合墊片是由沖齒的金屬齒板或沖孔金屬芯板與柔性石墨粒子復合壓制而成的密封墊片，它通常由金屬沖齒板與柔性石墨板材復合成的柔性石墨復合增強板裁制成所需的形狀。這種墊片可制成帶不銹鋼或碳鋼內包邊或外包邊的形式。墊片的主要特點是：有良好的耐高、低溫，耐腐蝕，耐輻射等性能，強度高，能在高壓工況下使用，安裝時所需的預緊力比使用金屬墊片或金屬纏繞墊片的小。由于柔性石墨具有可塑性和良好的充填性，使用這種墊片時對相配法蘭(lan)密(mi)封面不需要進行精密加工，對法蘭密封面上制有“水線”的溝槽也能適應，相對來說比較經濟。

金(jin)屬沖齒板柔性石墨復合(he)墊片(pian)主要用(yong)于(yu)各種管道、閥門、泵(beng)、壓(ya)(ya)力容器、換熱器等(deng)法蘭(lan)連接(jie)處的密(mi)封部位。這種墊片(pian)的使用(yong)溫(wen)度范圍為(wei)-200~800℃;最高使用(yong)壓(ya)(ya)力為(wei)11.0MPa;最小預緊比(bi)壓(ya)(ya)y=30MPa;墊片(pian)系(xi)數(shu)m=2.

一、型式、尺寸與公差

1. 墊片型式與代號

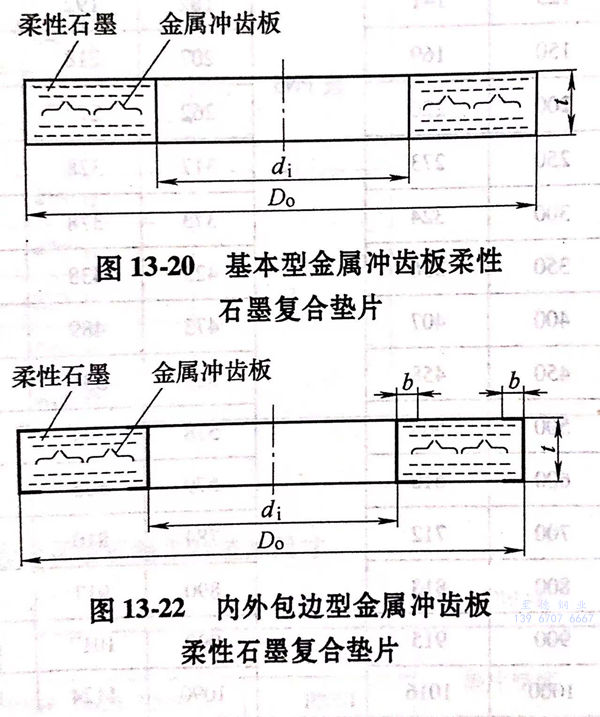

a. 基本型金屬沖齒板柔性(xing)石墨復合墊(dian)片的(de)形式(shi)如(ru)圖13-20所示，代(dai)號為A.

圖 20.jpg

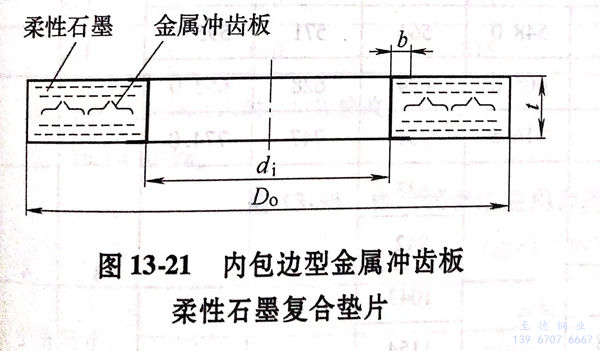

b. 內包邊型金(jin)屬沖齒(chi)板柔性(xing)石墨(mo)復合墊片(pian)的(de)形式如圖(tu)13-21所示，代號為B。

圖 21.jpg

c. 內外包邊型(xing)金屬沖齒(chi)板柔(rou)性(xing)石墨復合(he)墊片(pian)的形式如圖(tu)13-22所示，代號為C。

d. 與墊(dian)片相配合(he)的法蘭密封(feng)面代號按GB/T9112-2010《鋼制(zhi)管(guan)法蘭類型與參(can)數》的規(gui)定(ding)。

2. 墊片尺寸

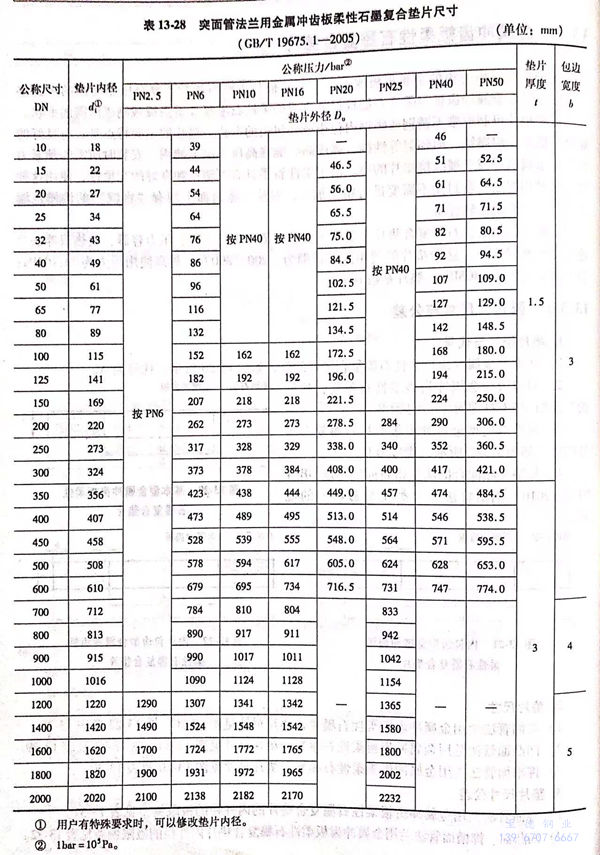

a. 突面管法蘭用金屬沖齒板柔(rou)性石墨復合墊片尺寸(cun)見圖13-20~圖13-22及表13-28.

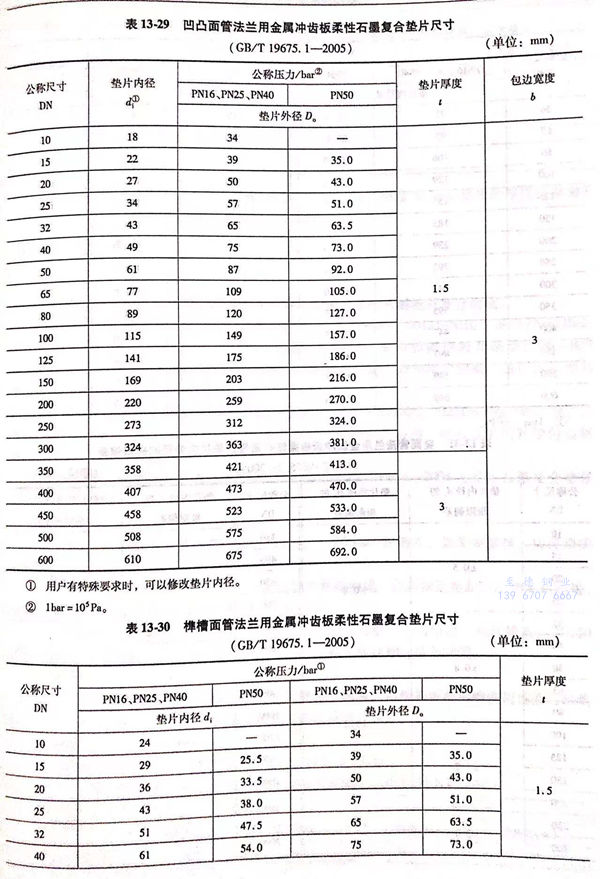

b. 凹凸(tu)面管法(fa)蘭用金屬沖齒板柔性石墨(mo)復合墊片尺(chi)寸見(jian)圖(tu)13-20~圖(tu)13-22及表(biao)13-29.

c. 榫槽面(mian)管法蘭用金(jin)屬(shu)沖齒板柔(rou)性石墨復合墊片尺寸見圖13-20及表13-30.

3. 墊片(pian)尺(chi)寸(cun)公差

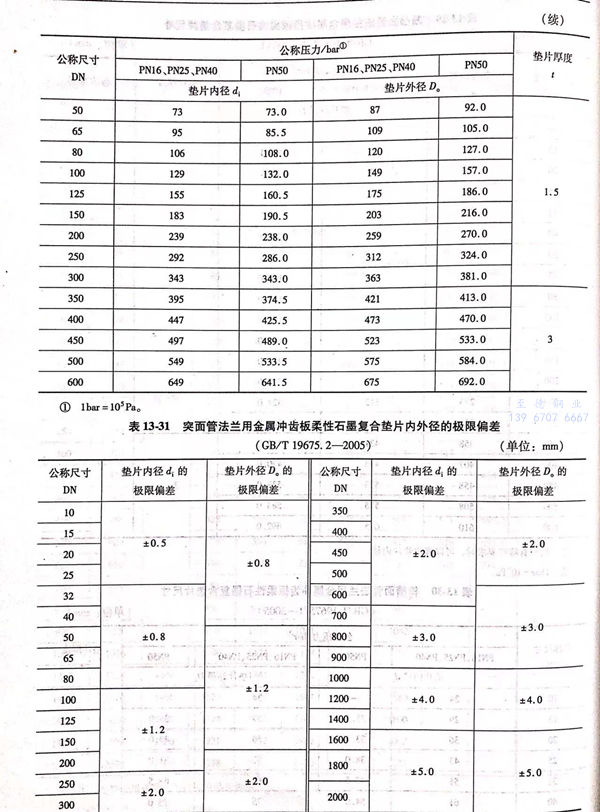

a. 突面管法蘭用金(jin)屬沖齒板柔性石墨復合墊片的內外徑的極限(xian)偏差見表13-31.

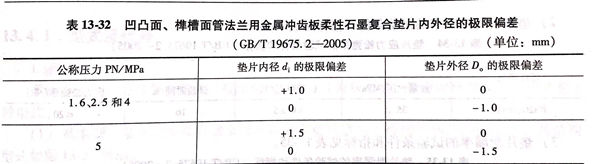

b. 凹(ao)凸(tu)面、榫槽面管法蘭用(yong)金屬沖齒板柔(rou)性石墨復合墊片內外徑的極限偏差見表13-32.

c. 厚(hou)度為1.5mm墊片的(de)厚(hou)度極(ji)(ji)限(xian)偏差為±0.15mm;厚(hou)度為3mm墊片的(de)厚(hou)度極(ji)(ji)限(xian)偏差為±0.20mm.同(tong)一墊片的(de)厚(hou)度差不應大于0.15mm.

二、技術要求

1. 材(cai)料

a. 金屬沖齒(chi)(chi)板(ban)柔性石(shi)墨復(fu)合(he)(he)墊片由金屬沖齒(chi)(chi)板(ban)與柔性石(shi)墨板(ban)材復(fu)合(he)(he)而(er)成。

b. 常用金屬沖齒板(ban)(ban)材料為低碳鋼(gang)(gang)和0Cr18Ni9、00Cr19Ni10、0Cr17Ni12Mo2、00Cr17Ni14Mo2等(deng)。其(qi)(qi)性能應符(fu)合 GB/T 2520-2008《冷(leng)軋電鍍錫鋼(gang)(gang)板(ban)(ban)及鋼(gang)(gang)帶》和GB/T3280-2007《不銹(xiu)鋼(gang)(gang)冷(leng)軋鋼(gang)(gang)板(ban)(ban)和鋼(gang)(gang)帶》等(deng)相應標(biao)準的規定(ding)。經與用戶(hu)協商，也可以采用其(qi)(qi)他沖齒板(ban)(ban)材料。

c. 常用包(bao)邊材料為06Cr19Ni9、022Cr19Ni10、0Cr17Ni12Mo2、022Cr17Ni12Mo2等。其性能應符合(he)GB/T 3280-2007等相應標準的規(gui)定。經與用戶協商，也可以采用其他包(bao)邊材料。

d. 金屬沖齒板柔性(xing)石墨復合(he)(he)板材的性(xing)能應符合(he)(he)JB/T 6628-2008《柔性(xing)石墨復合(he)(he)增(zeng)強（板）墊》的規定。

2. 制造

a. 墊(dian)片(pian)(pian)應由整(zheng)張復合板切(qie)割制成。外徑大(da)于1000mm的墊(dian)片(pian)(pian)，如需要拼接，應征得需方同意。

b. 厚度3mm的墊(dian)片可由厚度1.5mm的墊(dian)片粘貼而成，但應保證粘貼后的墊(dian)片在運輸(shu)、儲存和安裝使用過(guo)程中不發生分層和錯位現象。

c. 墊(dian)(dian)片(pian)包(bao)(bao)邊應平整(zheng)，公(gong)稱尺(chi)寸小于或等于DN150的墊(dian)(dian)片(pian)，內(nei)包(bao)(bao)邊不(bu)允許(xu)接頭(tou)；DN150以上的墊(dian)(dian)片(pian)，內(nei)包(bao)(bao)邊只(zhi)允許(xu)有一個(ge)接頭(tou)。焊點(dian)不(bu)應有未(wei)熔(rong)合和(he)過熔(rong)等缺陷。

3. 外觀

墊片表(biao)面應(ying)平整、無翹曲(qu)變形，不允許有(you)裂紋、褶(zhe)皺、劃(hua)傷等可能影響使(shi)用性能的缺陷(xian)存(cun)在(zai)。邊緣(yuan)切割應(ying)整齊，金屬沖齒板與柔(rou)性石(shi)墨層(ceng)應(ying)結(jie)合(he)良好。

4. 性能

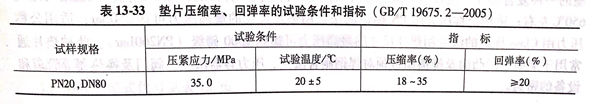

a. 墊片的壓縮率(lv)和回彈率(lv)的試(shi)驗條件和指標(biao)見表13-33.
