根據電化學腐蝕原理，腐蝕過程中產生的電流大小可以代表腐蝕速率。由于陽極極化和陰極極化使腐蝕電池電位減小，從而降低腐蝕速率。產生陽極極化的主要原因是在腐蝕過程中，當溶液中有氧化劑時，在陽極表面產生了保護性的氧化膜，使金屬鈍化。其電位正移可達0.2～2V，可使腐蝕速率降低幾個數量級。

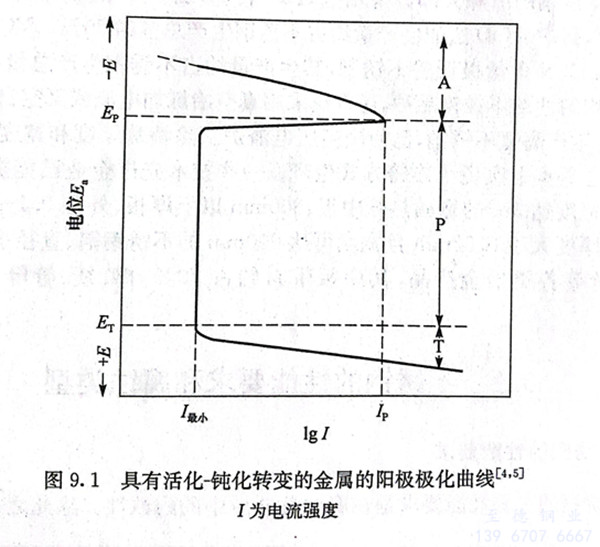

 工業上廣(guang)泛應(ying)用的(de)(de)鐵、鉻、鎳、鈦及其(qi)合金(jin)的(de)(de)活化(hua)(hua)(hua)-鈍(dun)(dun)化(hua)(hua)(hua)曲線具有(you)特殊的(de)(de)形(xing)式，它們的(de)(de)活化(hua)(hua)(hua)-鈍(dun)(dun)化(hua)(hua)(hua)轉變的(de)(de)陽(yang)(yang)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)曲線如圖9.1所示(shi)。圖中(zhong)有(you)三個不同(tong)電(dian)(dian)化(hua)(hua)(hua)學行為(wei)區(qu)域：活化(hua)(hua)(hua)區(qu)A、鈍(dun)(dun)化(hua)(hua)(hua)區(qu)P和過鈍(dun)(dun)化(hua)(hua)(hua)區(qu)T。由于(yu)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)的(de)(de)作(zuo)用，隨著腐蝕電(dian)(dian)流(liu)(liu)(liu)強度(du)(du)的(de)(de)增加，陽(yang)(yang)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)電(dian)(dian)位E。升高，當陽(yang)(yang)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)曲線達到(dao)最(zui)(zui)大(da)值(zhi)，相應(ying)電(dian)(dian)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)電(dian)(dian)位為(wei)Ep，電(dian)(dian)流(liu)(liu)(liu)強度(du)(du)為(wei)Ip時(shi)，產生了陽(yang)(yang)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)鈍(dun)(dun)化(hua)(hua)(hua)，陽(yang)(yang)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)過程受(shou)到(dao)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)大(da)障(zhang)礙，此時(shi)電(dian)(dian)流(liu)(liu)(liu)強度(du)(du)突然下降到(dao)最(zui)(zui)小值(zhi)I最(zui)(zui)小，Ep稱為(wei)初始鈍(dun)(dun)化(hua)(hua)(hua)電(dian)(dian)位，Ip稱為(wei)臨界電(dian)(dian)流(liu)(liu)(liu)強度(du)(du)。在(zai)很(hen)寬的(de)(de)陽(yang)(yang)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)電(dian)(dian)位范圍內極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)時(shi)，一(yi)直保持I最(zui)(zui)小的(de)(de)腐蝕電(dian)(dian)流(liu)(liu)(liu)強度(du)(du)，此時(shi)腐蝕速率(lv)大(da)大(da)降低，陽(yang)(yang)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)處于(yu)鈍(dun)(dun)化(hua)(hua)(hua)區(qu)P。

 陽極(ji)電(dian)位(wei)超過(guo)Er后(hou)，腐蝕電(dian)流又增(zeng)加(jia)，這種現(xian)象稱為過(guo)鈍化。ET稱為過(guo)鈍化電(dian)位(wei)，陽極(ji)處于(yu)過(guo)鈍化區T，此時金屬(shu)的腐蝕速率又增(zeng)加(jia)。

 根據具(ju)有活化(hua)(hua)-鈍化(hua)(hua)轉變的金(jin)屬或合金(jin)的陽極極化(hua)(hua)曲(qu)線和陰(yin)極極化(hua)(hua)曲(qu)線的相對(dui)位置，可以分析該金(jin)屬和合金(jin)鈍化(hua)(hua)狀態(tai)的穩(wen)定性。
