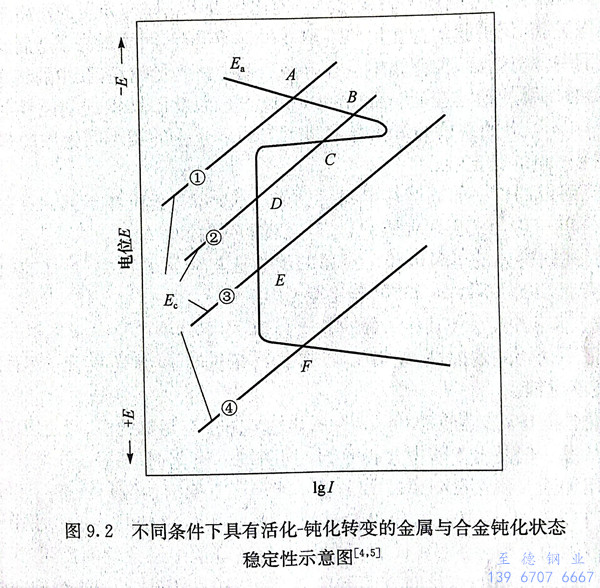

由圖9.2可以看出(chu)在(zai)不(bu)同條件下(xia)電(dian)化學腐蝕的(de)四種(zhong)狀態：

  第一種(zhong)狀態（圖9.2①）是(shi)陽極電(dian)位Ea和陰極電(dian)位E。僅有一個交(jiao)點A，即僅有一個穩定態E。不超過初(chu)始鈍化(hua)電(dian)位Ep，此時金(jin)屬處于活(huo)化(hua)狀態，腐(fu)蝕電(dian)流強度較大，因而腐(fu)蝕速率(lv)較大。鐵在稀(xi)硫酸(suan)中的腐(fu)蝕是(shi)一個典型的例(li)子(zi)。

  第二種狀態（圖9.2②）是Ea和E。有三個交點B、C、D，C點是不穩定的，B點和D點的狀態是相對穩定的，即金屬可以處于鈍化狀態，也可以處于活化狀態，這種鈍化狀態可以因為其他偶然因素而被破壞，從而使金屬或合金處于活化狀態，出現活化-鈍化頻繁交替的震蕩現象。18Cr-8Ni奧(ao)氏體不(bu)銹鋼(gang)（簡稱18-8不銹鋼）在含氧化劑的硫酸介質中即屬于這種情況。

  第三種狀態（圖9.2③）是(shi)E。和E。交于(yu)E點，只有一個鈍化穩(wen)定(ding)電(dian)位，這表明金(jin)屬或合(he)金(jin)只在鈍化狀態是(shi)穩(wen)定(ding)的，它(ta)能夠自動鈍化，此(ci)時的腐蝕速(su)率(lv)很小。不(bu)銹鋼在硝酸中(zhong)便是(shi)這種情(qing)況。

  第(di)四種(zhong)狀態（圖9.2④）是(shi)E。和(he)E。交于(yu)F，處于(yu)過(guo)鈍(dun)化區，Er超過(guo)了過(guo)鈍(dun)化電位Er，金屬處于(yu)過(guo)鈍(dun)化狀態，有較高的腐蝕速(su)率。鉻不銹(xiu)鋼在濃縮硝酸中就會產生過(guo)鈍(dun)化。

  不銹鋼(gang)只有(you)在第三種狀(zhuang)態，即處于鈍化(hua)狀(zhuang)態，才是耐腐蝕的。
