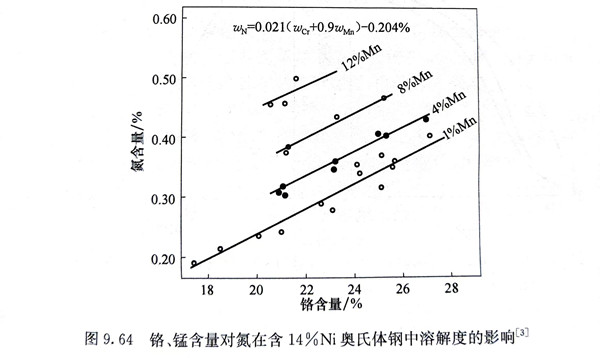

在鉻鎳奧氏體(ti)不銹(xiu)鋼中，錳含量一般不超過2％，生產中多控制在1.5％左右。在之后發展的節鎳不銹(xiu)鋼(gang)中，錳成為重要的合金元素，其主要作用是與氮和一定數量的鎳形成穩定的奧氏體。一些Cr-Mn-Ni-N型奧氏體不銹鋼已被許多國家列入各自的不銹鋼標準中。無鎳的Cr-Mn-N不銹鋼只在一定范圍內使用。近期出現的高氮奧氏體不銹鋼，為了提高氮的溶解度，已出現高錳含量（5％～10％）的鉻鎳奧氏體不銹鋼。圖9.64為鉻、錳含量對氮在含14％Ni奧氏體鋼溶解度的影響。

 錳含量(liang)小于2％時(shi)，其含量(liang)的變化對常用鉻鎳不銹鋼的組(zu)織，包括(kuo)奧氏(shi)體的穩定性，沒有明顯的影響。

鉻(ge)鎳奧(ao)氏體不(bu)(bu)銹鋼(gang)的強度隨錳(meng)含量的增加而提高。無(wu)(wu)鎳的Cr-Mn-N奧(ao)氏體不(bu)(bu)銹鋼(gang)在低(di)溫時會出現(xian)韌脆轉變溫度，如圖(tu)9.65所(suo)示，這與鉻(ge)鎳奧(ao)氏體鋼(gang)有顯(xian)著差別，而Cr-Mn-N鋼(gang)有鎳存(cun)在時，其低(di)溫韌性有明顯(xian)改善(shan)（圖(tu)9.60）。這表明，僅有錳(meng)和氮而無(wu)(wu)鎳無(wu)(wu)法獲得鉻(ge)鎳奧(ao)氏體不(bu)(bu)銹鋼(gang)所(suo)具有的優良低(di)溫韌性。

 錳可以改善鉻鎳奧(ao)氏體(ti)不(bu)銹(xiu)鋼的(de)(de)熱(re)塑性，錳含量為1.5％時已有(you)明顯的(de)(de)效果。錳與硫(liu)有(you)較強(qiang)的(de)(de)親(qin)和力(li)，形成(cheng)MnS，有(you)利(li)于消除(chu)鋼中的(de)(de)殘余硫(liu)的(de)(de)有(you)害作用，但(dan)MnS的(de)(de)形成(cheng)常導致鉻鎳奧(ao)氏體(ti)不(bu)銹(xiu)鋼耐氯化物點蝕和縫隙腐蝕能力(li)的(de)(de)下降。鋼中的(de)(de)硫(liu)降低(di)到一定程度，錳的(de)(de)不(bu)利(li)影響基本可以消除(chu)。
