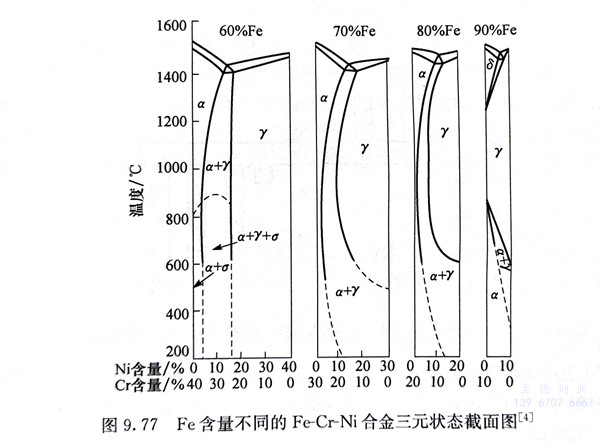

在雙相不銹(xiu)鋼(gang)中，α相和y相含量的控制十分重要，圖9.77為不同鐵含量的Fe-Cr-Ni合金的變溫截面圖。隨鐵含量的增加，a相區和γ相區的形狀發生變化，a／α＋y和α＋y／y相界變彎，在高溫時的α相區逐漸縮小。在低溫時σ＋y雙相區逐漸擴大。在鐵含量為90％時，由于γ相區的擴大，使高溫鐵素體區與低溫鐵素體區分割開來。鐵含量為70％左右時，由于α＋y／y相界發生彎曲，在1000℃時，靠近α＋x／y相界附近的純奧氏體鋼將出現某些鐵素體，隨著Cr／Ni比例的調整，便可以獲得α＋y雙相不銹鋼，鋼中所含的鉻、鎳總量使這類鋼具有良好的耐蝕性。




  α＋γ雙相(xiang)不銹鋼(gang)與通常的純鐵素體鋼(gang)和純奧(ao)氏體鋼(gang)不同，在其加(jia)熱和冷卻過程中，除了a、y兩(liang)相(xiang)含量的變化外，還會(hui)產生組織轉變，出現(xian)二次奧(ao)氏體γ2。在常用的雙相(xiang)不銹鋼(gang)中，隨著成分的變化還會(hui)出現(xian)碳(tan)化物、氮(dan)化物及一些(xie)金屬間化合(he)物。


  雙相(xiang)(xiang)不銹鋼(gang)的性能，特(te)別(bie)是(shi)耐(nai)應力腐蝕破裂的性能，與(yu)其主要的相(xiang)(xiang)組成α相(xiang)(xiang)和(he)(he)r相(xiang)(xiang)的平(ping)(ping)衡(heng)比(bi)例有著密切的關(guan)系(xi)，而平(ping)(ping)衡(heng)比(bi)例取決于鋼(gang)的成分和(he)(he)加熱溫度。雙相(xiang)(xiang)不銹鋼(gang)的相(xiang)(xiang)平(ping)(ping)衡(heng)一(yi)(yi)般是(shi)根據Schaeffler圖（圖9.13）或以(yi)后的一(yi)(yi)些改(gai)進的組織圖確(que)定(ding)的。此(ci)外，還找(zhao)出(chu)了(le)一(yi)(yi)些以(yi)化學成分和(he)(he)固溶溫度為依據計算出(chu)奧(ao)氏(shi)體含量的關(guan)系(xi)式。

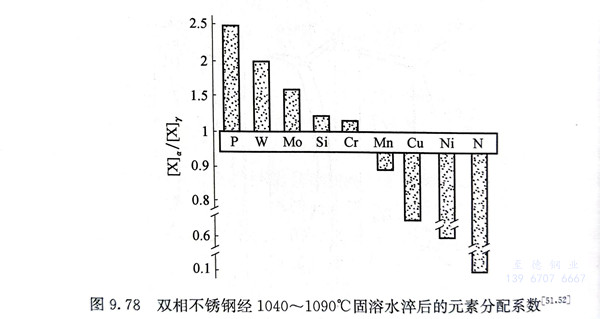

  a＋γ雙相不(bu)銹鋼中的(de)(de)(de)組織(zhi)轉變(bian)有兩個特(te)點；一是(shi)合金元素(su)在鐵素(su)體(ti)中的(de)(de)(de)擴散(san)速率(lv)遠大于其在奧(ao)氏(shi)體(ti)中的(de)(de)(de)擴散(san)速率(lv)，如在700℃附近，鉻在鐵素(su)體(ti)中的(de)(de)(de)擴散(san)速率(lv)比在奧氏體中(zhong)(zhong)約(yue)大100倍。二(er)是元(yuan)(yuan)素(su)(su)在α、γ兩相(xiang)(xiang)中(zhong)(zhong)的(de)分配(pei)也(ye)有(you)很(hen)大的(de)差(cha)異。α相(xiang)(xiang)中(zhong)(zhong)富集了鐵素(su)(su)體形成(cheng)元(yuan)(yuan)素(su)(su)，而(er)γ相(xiang)(xiang)中(zhong)(zhong)富集了奧氏體形成(cheng)元(yuan)(yuan)素(su)(su)，元(yuan)(yuan)素(su)(su)在兩相(xiang)(xiang)中(zhong)(zhong)含量的(de)比值稱為分配(pei)系數。元(yuan)(yuan)素(su)(su)在兩相(xiang)(xiang)間的(de)分配(pei)系數示于圖9.78，該分配(pei)系數對在固(gu)溶狀態（1040～1090℃）的(de)大多數雙相(xiang)(xiang)不銹(xiu)鋼(gang)是適用的(de)。但是，分配(pei)系數不是恒定的(de)，而(er)是隨(sui)加熱(re)溫度(du)的(de)變化而(er)改變。隨(sui)著固(gu)溶溫度(du)的(de)升高，元(yuan)(yuan)素(su)(su)在兩相(xiang)(xiang)間的(de)分配(pei)逐漸(jian)趨于均勻，α相(xiang)(xiang)中(zhong)(zhong)的(de)鉻、鉬、硅(gui)含量逐漸(jian)降低，鎳、銅含量逐漸(jian)增高。高溫下兩相(xiang)(xiang)成(cheng)分相(xiang)(xiang)近，說明鋼(gang)的(de)焊接(jie)接(jie)頭近縫(feng)區具(ju)有(you)均勻一致(zhi)的(de)力學性(xing)能(neng)和具(ju)有(you)較好熱(re)塑性(xing)的(de)原因。與此同時(shi)，也(ye)必然造成(cheng)α相(xiang)(xiang)自(zi)身的(de)不穩定，在時(shi)效(xiao)過程中(zhong)(zhong)易于分解(jie)轉變。




  由于上述原因，組織(zhi)轉變往往發生在鐵(tie)(tie)素(su)體(ti)相中，在奧氏體(ti)相中則沒有多少變化，而且在鐵(tie)(tie)素(su)體(ti)相中的析出反應要比純奧氏體(ti)鋼或純鐵(tie)(tie)素(su)體(ti)鋼快得(de)多。
