12Cr21Ni5Ti 雙相鋼是在蘇聯開發的一種雙相不銹鋼10X21H5T的基礎上，經我國研制后，于1975年納入標準的。該鋼是為了節約鎳，代替1Cr18Ni9Ti鋼（舊牌號）而設計的，比后者有更高的強度。該鋼有良好的工藝性能，可以制成薄板、厚板、型材、鋼管、鋼絲等。

  該鋼(gang)的(de)冷、熱(re)加(jia)(jia)工性能均良好(hao)，熱(re)加(jia)(jia)工溫度范圍為1050～800℃，有好(hao)的(de)熱(re)塑性。由于(yu)鋼(gang)的(de)屈(qu)服強度較(jiao)高(gao)，其深沖性能較(jiao)奧氏體(ti)鋼(gang)稍差。

  該鋼(gang)的固溶處(chu)理(li)溫度(du)(du)為(wei)1000～1080℃，水冷或空(kong)冷。經950～1050℃固溶處(chu)理(li)后(hou)，鋼(gang)中的α相(xiang)含(han)(han)量(liang)(liang)為(wei)55％～70％，提高淬火(huo)溫度(du)(du)使α相(xiang)增多。當鋼(gang)中的γ相(xiang)含(han)(han)量(liang)(liang)不低于20％～25％時仍為(wei)細晶(jing)組織，只有當γ相(xiang)消失后(hou)，晶(jing)粒才會粗化。

  在400～500℃長期(qi)保(bao)溫時(shi)效(xiao)會因高鉻鐵(tie)素體的分解(jie)而(er)導致(zhi)脆化(hua)；600～750℃短時(shi)時(shi)效(xiao)后的塑性下降則是由(you)于(yu)碳化(hua)物(wu)的析出(chu)而(er)使(shi)奧氏(shi)(shi)體發(fa)生馬氏(shi)(shi)體轉變的結果；650～700℃長期(qi)時(shi)效(xiao)（100～1000h）出(chu)現的脆化(hua)是σ相的形成(cheng)所致(zhi)。

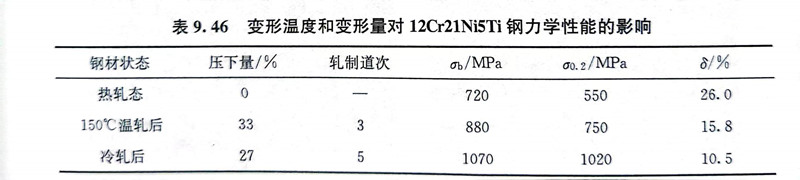

  12Cr21Ni5Ti 雙相鋼(gang)(gang)(gang)中的(de)(de)y相是亞穩(wen)定的(de)(de)，即(ji)使小的(de)(de)冷(leng)變(bian)(bian)形量(liang)(liang)也會發生γ→a轉(zhuan)(zhuan)變(bian)(bian)，但是加熱到150℃即(ji)可抑制這種轉(zhuan)(zhuan)變(bian)(bian)，因此采用溫軋工藝可以提(ti)高軋制變(bian)(bian)形量(liang)(liang)。變(bian)(bian)形溫度(du)和變(bian)(bian)形量(liang)(liang)對12Cr21Ni5Ti 雙相鋼(gang)(gang)(gang)的(de)(de)力學性能(neng)的(de)(de)影(ying)響見表9.46，可以看出，150℃的(de)(de)溫軋可以抑制馬氏體的(de)(de)轉(zhuan)(zhuan)變(bian)(bian)，降(jiang)低(di)因冷(leng)作硬化而(er)提(ti)高了的(de)(de)鋼(gang)(gang)(gang)的(de)(de)強度(du)，從(cong)而(er)可以提(ti)高每一道次的(de)(de)壓下量(liang)(liang)。

  12Cr21Ni5Ti 雙相(xiang)鋼(gang)(gang)在氧化性酸和有(you)機酸中有(you)很好(hao)的耐蝕性，可以代(dai)替1Cr18Ni9Ti鋼(gang)(gang)使用(yong)，因為鋼(gang)(gang)中含(han)有(you)穩定(ding)化元素鈦，無(wu)晶(jing)間腐蝕傾(qing)向。12Cr21Ni5Ti 雙相(xiang)鋼(gang)(gang)的焊接性能良好(hao)。

  12Cr21Ni5Ti 雙(shuang)相鋼可(ke)用(yong)做焊(han)接結構件使用(yong)，可(ke)用(yong)于化(hua)工、食品(pin)及其他工業領域中不超(chao)過(guo)350℃的條(tiao)件下，具有(you)很好(hao)的抗晶間腐(fu)蝕(shi)和應力(li)腐(fu)蝕(shi)性(xing)能。該鋼還用(yong)來制(zhi)造(zao)既耐氧化(hua)性(xing)酸腐(fu)蝕(shi)，又要(yao)求有(you)較(jiao)高強度的設(she)備和部件，在航空工業上(shang)用(yong)于制(zhi)造(zao)航空發動機(ji)殼體(ti)和火箭發動機(ji)燃燒(shao)室外壁。
