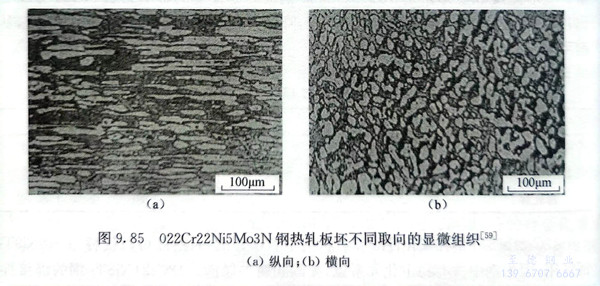

SAF 3207 HD、S33207、022Cr32Ni7Mo4N 也是一種特超級雙相不銹鋼。該鋼是為解決深海管道纜的苛刻需求而開發的。由于該鋼中Cr、N含量的提高，使其具有更高的強度以承受更高的外加載荷，又具有更加優異的耐蝕性以適應更加苛刻的腐蝕介質的需求。該鋼的化學成分保證了其組織結構的穩定性。該鋼的正常顯微組織中奧氏體和鐵素體含量各占約50％，其固溶態的縱向和橫向的顯微組織與圖9.85相似。

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙(shuang)(shuang)相(xiang)鋼(gang)(gang)(gang)的(de)(de)(de)強(qiang)度在雙(shuang)(shuang)相(xiang)不銹(xiu)鋼(gang)(gang)(gang)中是(shi)最高(gao)的(de)(de)(de)。表9.54為SAF 3207 HD鋼(gang)(gang)(gang)固溶處理(li)后的(de)(de)(de)室溫(wen)和(he)高(gao)溫(wen)力學性(xing)能(neng)。溫(wen)度升(sheng)高(gao)時，隨屈(qu)服強(qiang)度的(de)(de)(de)下降(jiang)，鋼(gang)(gang)(gang)的(de)(de)(de)伸(shen)長(chang)率變(bian)化(hua)不大，這是(shi)由(you)于該鋼(gang)(gang)(gang)具有兩相(xiang)的(de)(de)(de)微觀(guan)結構所致。SAF 3207 HD鋼(gang)(gang)(gang)還具有良(liang)好的(de)(de)(de)沖(chong)擊(ji)(ji)韌性(xing)，其韌脆轉變(bian)溫(wen)度低(di)于-50℃，在-50℃時，鋼(gang)(gang)(gang)的(de)(de)(de)沖(chong)擊(ji)(ji)功達到(dao)80J。由(you)于該鋼(gang)(gang)(gang)具有高(gao)的(de)(de)(de)強(qiang)度和(he)良(liang)好的(de)(de)(de)塑(su)性(xing)，可使構件壁厚減薄，重量(liang)減輕，從而(er)使設備總成(cheng)本下降(jiang)。

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙相鋼的PREN可達50以上，較超級雙相不銹(xiu)鋼具有更加優良的耐點蝕和耐縫隙腐蝕性能。該鋼用做深海管道纜能承受低周和高周疲勞。在低應變區，由于鋼的疲勞壽命主要受強度控制，高強度的SAF 3207 HD鋼的壽命高于SAF 2507鋼，而在高應變區，鋼的疲勞壽命主要受鋼的塑性控制，與S32750雙相不銹鋼相比，該鋼未顯示出優越性，原因是兩者的塑性相近。該鋼在人工海水中的腐蝕疲勞壽命要低于在空氣中的疲勞壽命，但相差不大，這是由于該鋼具有高的耐海水腐蝕的性能。

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級(ji)雙相鋼(gang)的(de)管件一般以熱處(chu)理(li)狀(zhuang)態供貨(huo)，其(qi)固溶處(chu)理(li)溫(wen)度為1040～1140℃，保(bao)(bao)溫(wen)一定時間后在空氣(qi)、保(bao)(bao)護(hu)氣(qi)氛或水中快冷。該鋼(gang)具(ju)有良好的(de)焊接性能。

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙相鋼的高強度和高腐蝕疲勞性能，以及優異的耐腐蝕性能，使其可以滿足水深近2500m，壓力高于15000psi（1psi≈6.89×103Pa）的油田管道纜的需求（制造長度已達2500m），并使其在海水和含Cl^-介質中的應用范圍進一步擴大。
