022Cr12Ni9Cu2NbTi、Custom 455 是一種超低碳的沉淀硬化馬氏體不銹鋼，具有高的強度和耐大氣腐蝕性。

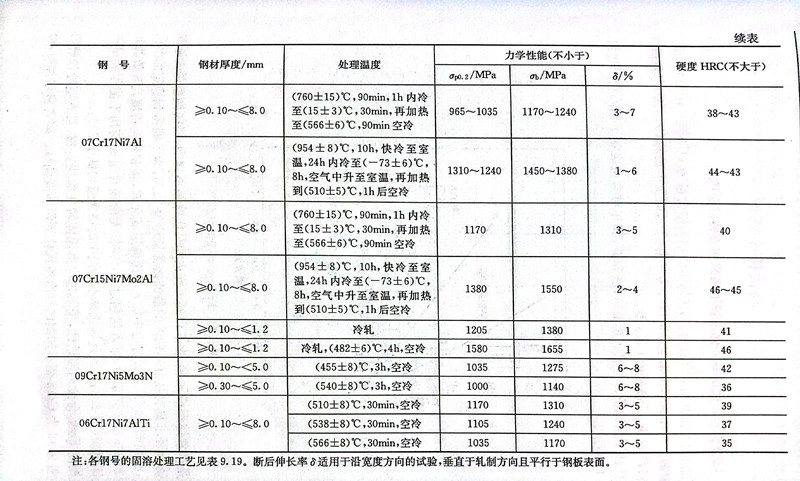

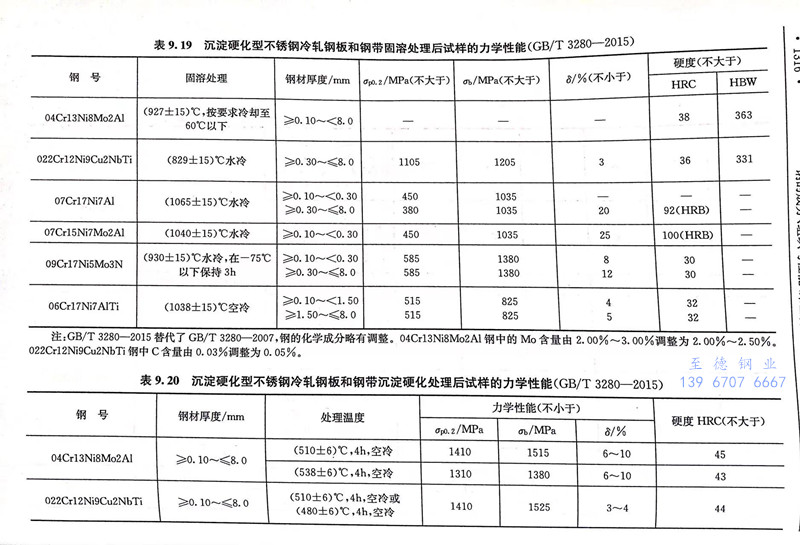

022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼(gang)在溫(wen)度(du)(du)區間900～1260℃極易鍛(duan)(duan)造，適宜(yi)的(de)(de)(de)鍛(duan)(duan)造加(jia)熱和(he)均熱溫(wen)度(du)(du)為(wei)1040～1150℃，終鍛(duan)(duan)溫(wen)度(du)(du)應控制在815～925℃，可(ke)獲得(de)(de)較(jiao)細的(de)(de)(de)晶(jing)粒尺寸，鍛(duan)(duan)后空冷。鍛(duan)(duan)后應進行固(gu)(gu)溶(rong)處理(li)(li)，固(gu)(gu)溶(rong)溫(wen)度(du)(du)為(wei)816～843℃，隨后快冷，若截(jie)面較(jiao)小可(ke)以(yi)(yi)水淬，組(zu)織為(wei)全馬氏體(ti)組(zu)織，硬度(du)(du)為(wei)30～35HRC。生產企業一(yi)般均以(yi)(yi)固(gu)(gu)溶(rong)狀態的(de)(de)(de)產品供貨，用(yong)戶加(jia)工后只需(xu)進行時效(xiao)處理(li)(li)以(yi)(yi)獲得(de)(de)最后的(de)(de)(de)性能。時效(xiao)溫(wen)度(du)(du)可(ke)在480～560℃選擇，保溫(wen)4h，空冷，時效(xiao)后的(de)(de)(de)尺寸變(bian)化僅為(wei)-0.001mm／mm。固(gu)(gu)溶(rong)和(he)時效(xiao)處理(li)(li)后鋼(gang)的(de)(de)(de)力學(xue)性能見表9.19和(he)表9.20。
022Cr12Ni9Cu2NbTi、Custom 455 不銹(xiu)鋼在(zai)固(gu)(gu)溶(rong)(rong)處理后可(ke)以(yi)立(li)即進行(xing)冷(leng)作加(jia)工(gong)。對(dui)于(yu)深沖或脹形(xing)工(gong)藝，由(you)于(yu)變形(xing)是局部(bu)的(de)，加(jia)工(gong)后須進行(xing)二次(ci)固(gu)(gu)溶(rong)(rong)處理（退(tui)火(huo)）。其他冷(leng)加(jia)工(gong)，如冷(leng)拉、冷(leng)軋(ya)，因為在(zai)固(gu)(gu)溶(rong)(rong)狀態的(de)加(jia)工(gong)硬化(hua)率低，可(ke)進行(xing)較大變形(xing)量的(de)冷(leng)加(jia)工(gong)，獲得較高的(de)強度，而不需(xu)二次(ci)固(gu)(gu)溶(rong)(rong)處理。最后進行(xing)時效處理。
022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼可(ke)焊性優良，可(ke)采用(yong)同成(cheng)分的焊接材(cai)料進行焊接，一般不需焊前預(yu)熱(re)(re)和焊后熱(re)(re)處(chu)理。
022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在通常的大氣環境和淡水中有良好的抗蝕能力，在35℃食鹽水噴濺和室溫下5％FeCl3水溶液中的耐點蝕性能良好。Costom 455鋼在包括海洋大氣等多種腐蝕環境下的應力腐蝕性能是良好的，并隨時效溫度的提高而進一步得到改善。
