91香蕉视频app

022Cr12Ni9Cu2NbTi、Custom 455、00Cr12Ni8Cu2TiNb

 022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼是一種超低碳型馬氏體沉淀硬化(hua)不銹鋼(gang)，固溶處理后單次時效即可獲得高的屈服強度與高的塑韌性的良好配合。此外(00Cr12Ni8Cu2TiNb) Custom 455 不銹鋼具有良好的耐蝕性，尤其是耐應力腐蝕性能。此鋼長時服役溫度為450℃，瞬時使用溫度可達800℃。00Cr12Ni8Cu2TiNb 不銹鋼具有良好的工藝性能，易于生產棒、絲、板、帶和鑄件等冶金產品。在零部件制造過程中易于成形、加工和焊接。它主要應用于要求耐蝕不銹的承力部件。

一、化學成分(fen)

 00Cr12Ni8Cu2TiNb、 Custom 455 不(bu)銹鋼的化學成分見表5-41。

二(er)、室溫(wen)力學性能

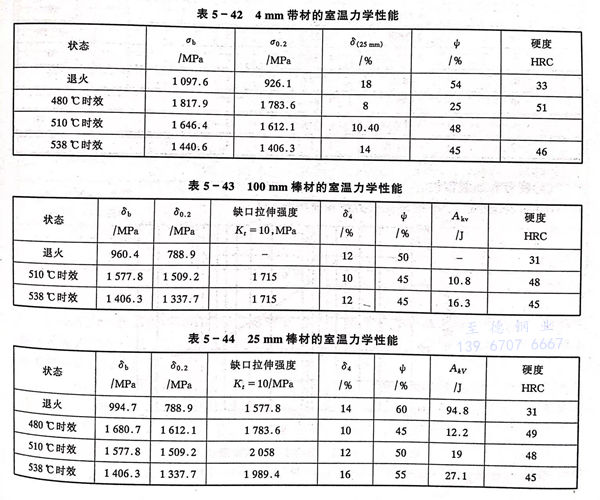

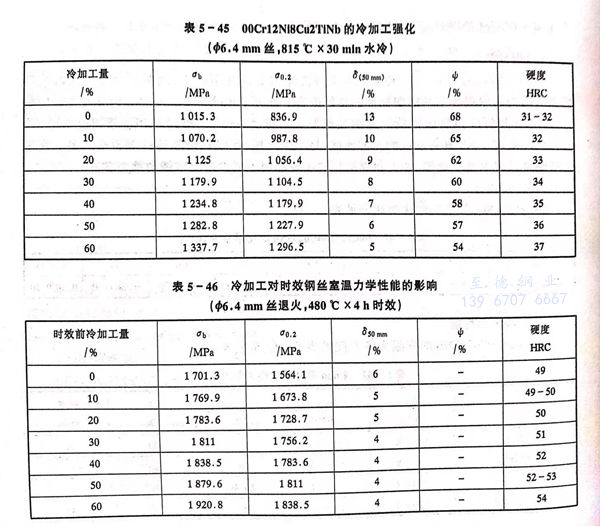

  022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的室溫力學性能見表5-42至表5-46。

三(san)、疲勞和(he)斷裂韌(ren)性

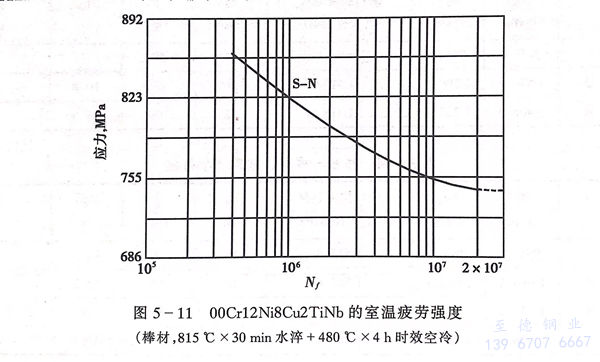

  022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的室溫疲勞性能見圖 5-11。

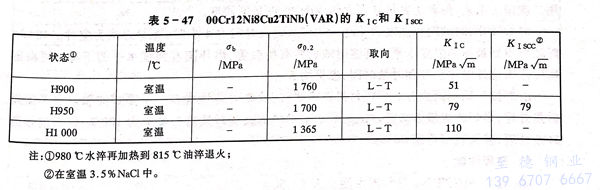

  022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的斷裂韌性和應力腐蝕門檻值見表 5-47。

四、高溫力學性能(neng)

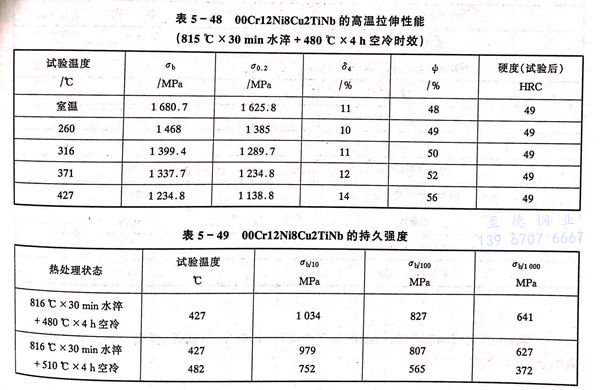

 022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的高溫瞬時拉伸性能見表 5-48 。持久強度見表 5-49 。

五、工藝性能

  a. 熱加工

   在(zai)(zai)馬氏體(ti)沉(chen)淀硬化不(bu)銹鋼(gang)中，此鋼(gang)是屬于最易熱(re)加(jia)工的一種(zhong)材料。熱(re)加(jia)工溫度范圍為(wei)900～1260℃，為(wei)獲(huo)(huo)得良好的力學性能，應(ying)在(zai)(zai)1040～1150℃加(jia)熱(re)。為(wei)了獲(huo)(huo)得細小晶粒和(he)熱(re)處理后(hou)的最佳性能，終加(jia)工溫度應(ying)在(zai)(zai)815～950℃。

  b. 冷加工(gong)

   盡管(guan)此鋼在退火狀態下是馬(ma)氏體組織(zhi)，但鋼的(de)硬(ying)度僅(jin)為(wei)30～35HRC，易于進行(xing)(xing)冷(leng)(leng)(leng)加(jia)(jia)工，鋼的(de)冷(leng)(leng)(leng)加(jia)(jia)工硬(ying)化(hua)傾向很低（見(jian)表5-45），不需中(zhong)間退火即可進行(xing)(xing)較大變形(xing)量的(de)冷(leng)(leng)(leng)加(jia)(jia)工，最終熱處(chu)理(li)前(qian)進行(xing)(xing)冷(leng)(leng)(leng)變形(xing)，可獲得較高的(de)拉(la)伸強度和屈(qu)服強度。

 c. 熱處理

    00Cr12Ni8Cu2TiNb、 Custom 455 不銹鋼的退(tui)火和時效處(chu)理制度較簡單(dan)。

   退(tui)(tui)火(huo)：816～843℃×30min，水(shui)冷。對大(da)截面尺寸的(de)鋼材，為獲得良好(hao)的(de)橫向性能(neng)，可采(cai)用二次(ci)退(tui)(tui)火(huo)工(gong)(gong)藝，980℃水(shui)冷后(hou)再加(jia)熱(re)到(dao)816℃水(shui)冷。對于棒、帶(dai)等大(da)多數產品(pin)沒(mei)有必要采(cai)用二次(ci)退(tui)(tui)火(huo)工(gong)(gong)藝，但(dan)此(ci)工(gong)(gong)藝可獲得大(da)約30HRC的(de)最(zui)低硬度。

   時(shi)(shi)(shi)效(xiao)硬(ying)化：時(shi)(shi)(shi)效(xiao)硬(ying)化溫(wen)度為480～540℃，時(shi)(shi)(shi)效(xiao)時(shi)(shi)(shi)間(jian)為4小(xiao)時(shi)(shi)(shi)，冷(leng)(leng)卻方式為空冷(leng)(leng)。480℃時(shi)(shi)(shi)效(xiao)可得到最高(gao)的強(qiang)度水(shui)平。高(gao)溫(wen)時(shi)(shi)(shi)效(xiao)韌性(xing)有所改善，但伴(ban)隨著(zhu)強(qiang)度水(shui)平的下降。可根據實際需(xu)求(qiu)選擇時(shi)(shi)(shi)效(xiao)溫(wen)度和時(shi)(shi)(shi)效(xiao)時(shi)(shi)(shi)間(jian)，參見圖5-10。

d. 焊接

  采用同成分的焊(han)(han)接(jie)(jie)材料進(jin)行焊(han)(han)接(jie)(jie)，此鋼可焊(han)(han)性優(you)良(liang)。不(bu)需(xu)焊(han)(han)前預(yu)熱(re)也不(bu)需(xu)焊(han)(han)后熱(re)處理，最好的焊(han)(han)接(jie)(jie)方法為(wei)TIG。焊(han)(han)后的帶(dai)經退(tui)火和時(shi)效(xiao)接(jie)(jie)頭(tou)效(xiao)率為(wei)100％，焊(han)(han)后的帶(dai)經時(shi)效(xiao)處理，接(jie)(jie)頭(tou)效(xiao)率可達80％。

六、物(wu)理性能

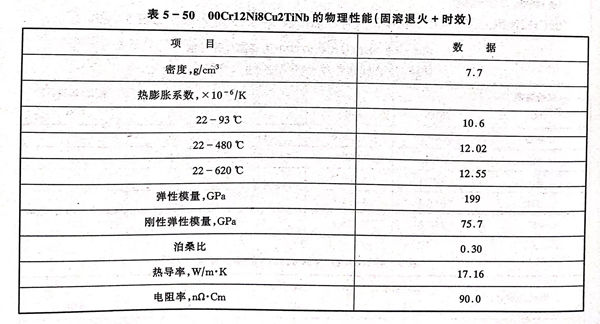

 022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的物理性能見表5-50。

七、應用

  022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼主要應用于小于425℃的耐蝕高強度零部件，如墊片、緊固件、彈簧、閥門，以及裝配件、高性能軸、齒輪等。
