07Cr12Ni4Mn5Mo3Al（亦稱69111）是(shi)我國(guo)在20世紀70年代為(wei)滿(man)足(zu)宇航工(gong)業的需(xu)要(yao)而開發出的一種節鎳(nie)型半奧氏體(ti)沉淀硬化不銹鋼，鋼中(zhong)加入(ru)5％的錳(meng)代替(ti)部(bu)分鎳(nie)。該(gai)鋼的高溫塑性良好，可在850～1120℃溫度區間進行加工(gong)。

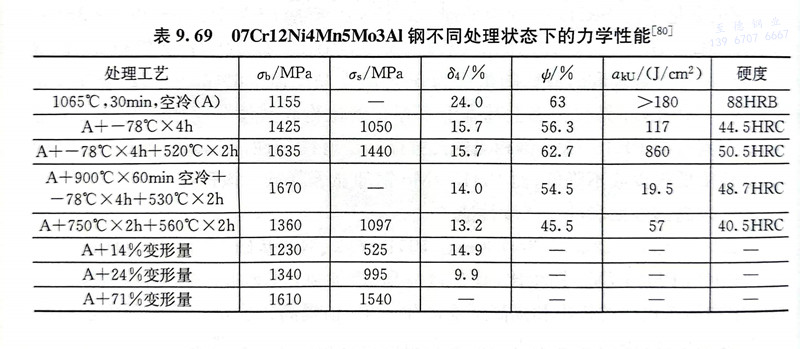

  07Cr12Ni4Mn5Mo3Al 不銹鋼適宜的固(gu)溶(rong)溫度為1050℃，固(gu)溶(rong)狀(zhuang)態中(zhong)的δ相為5％～10％，M，點約(yue)為-10℃。表9.69為07Cr12Ni4Mn5Mo3Al 不銹鋼不同處理(li)狀(zhuang)態下的力學性(xing)能(neng)。

  07Cr12Ni4Mn5Mo3Al 不銹(xiu)鋼經1050℃固(gu)溶，-70℃冷(leng)(leng)處(chu)理后的(de)(de)組(zu)織為馬氏(shi)(shi)體(ti)、δ相(xiang)和(he)(he)(he)殘余奧(ao)氏(shi)(shi)體(ti)。該鋼400～600℃時(shi)效(xiao)2h，在(zai)馬氏(shi)(shi)體(ti)中析(xi)出(chu)(chu)點(dian)狀和(he)(he)(he)片(pian)狀沉淀(dian)(dian)(dian)物(wu)，而(er)在(zai)8相(xiang)中析(xi)出(chu)(chu)的(de)(de)片(pian)狀沉淀(dian)(dian)(dian)物(wu)要比馬氏(shi)(shi)體(ti)中沉淀(dian)(dian)(dian)物(wu)尺寸(cun)粗大。TEM分析(xi)證明(ming)，片(pian)狀相(xiang)為J相(xiang)，點(dian)狀相(xiang)為（Ni，Mn）Al化合物(wu)，530℃時(shi)效(xiao)出(chu)(chu)現(xian)硬度(du)峰值。時(shi)效(xiao)反應是在(zai)馬氏(shi)(shi)體(ti)和(he)(he)(he)δ相(xiang)中進行的(de)(de)，530℃時(shi)效(xiao)6h，組(zu)織中出(chu)(chu)現(xian)逆轉(zhuan)變(bian)奧(ao)氏(shi)(shi)體(ti)。J相(xiang)是由(you)純(chun)Fe層和(he)(he)(he)純(chun)Cr層交替(ti)組(zu)成的(de)(de)一種新相(xiang)。07Cr12Ni4Mn5Mo3Al 不銹(xiu)鋼在(zai)固(gu)溶狀態下(xia)具有良好的(de)(de)加工(gong)成形性能(neng)和(he)(he)(he)焊(han)接性能(neng)。經過適(shi)量的(de)(de)冷(leng)(leng)變(bian)形、冷(leng)(leng)處(chu)理和(he)(he)(he)時(shi)效(xiao)處(chu)理后，可獲(huo)得超(chao)高強度(du)，適(shi)合于制(zhi)造350℃以下(xia)工(gong)作的(de)(de)飛行器構件(jian)、彈性元件(jian)等。
