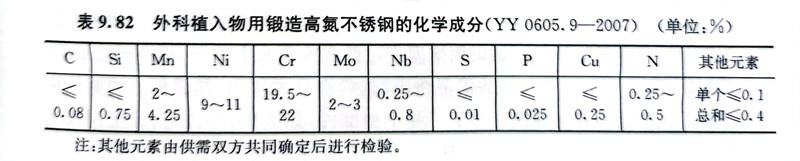

2007年我國制定的醫藥行業標準YY0605.9-2007《外科植入物金屬材料第9部分：鍛造高氮不銹鋼》中引進的一種高氮不銹鋼，在長期臨床應用中表明，如果應用適當，其預期的生物學反應水平是可以接受的。現該標準已為YY 0605.9-2015代替。表9.82為該鋼的化學成分。YY 0605.9-2015規定該鋼的力學性能：直徑或厚度小于80mm的鋼棒經退火（固溶處理）后為R_m≥740MPa、R_p0.2≥430MPa、δ₅≥35％，還規定了在中等硬化或硬化狀態的直徑不大于20m的鋼棒、鋼絲、冷拉棒、鋼板和鋼帶的力學性能要求。該鋼有較高的力學性能，特別是有高的屈服強度。這種鋼的熔煉方式建議采用真空熔煉或電渣熔煉。

 對這種鍛造高氮不(bu)銹鋼(gang)(gang)的(de)顯微組織(zhi)的(de)要求(qiu)（YY 0605.9-2015）：奧氏體(ti)晶(jing)粒度不(bu)粗(cu)于(yu)4級；鋼(gang)(gang)的(de)組織(zhi)中應(ying)沒(mei)有殘余δ鐵素體(ti)存在；對非金屬夾(jia)雜物(wu)(wu)的(de)要求(qiu)是A型(xing)(xing)(xing)的(de)細系(xi)應(ying)不(bu)大(da)于(yu)1.5級，B型(xing)(xing)(xing)和C型(xing)(xing)(xing)的(de)細系(xi)應(ying)不(bu)大(da)于(yu)2級，D型(xing)(xing)(xing)細系(xi)應(ying)不(bu)大(da)于(yu)2.5級，各類非夾(jia)雜物(wu)(wu)的(de)粗(cu)系(xi)均(jun)不(bu)得大(da)于(yu)1.5級。該鋼(gang)(gang)經675℃加熱(re)1h并空(kong)冷，應(ying)能通過(guo)規定的(de)晶(jing)間腐蝕試驗。
