浙江至德鋼業有限公司技術人員認為影響不銹鋼焊接接頭刀狀(zhuang)腐蝕的因素主要有以下幾點：


1. 被焊鋼(gang)材的化學(xue)成(cheng)分和熱處理狀態


  被焊(han)鋼材含(han)有穩定(ding)化(hua)元(yuan)素，如(ru)鈦(tai)或(huo)鈮，會引(yin)起刀(dao)(dao)狀(zhuang)腐(fu)蝕(shi)，不(bu)含(han)有穩定(ding)化(hua)元(yuan)素的鋼材焊(han)后不(bu)會發生刀(dao)(dao)狀(zhuang)腐(fu)蝕(shi)。鋼材供貨狀(zhuang)態若是敏化(hua)處(chu)理，則刀(dao)(dao)狀(zhuang)腐(fu)蝕(shi)極(ji)為嚴重。


2. 焊縫(feng)金(jin)屬化學成分和(he)組織


  焊縫金屬化學成分主要取決于焊接材料的(de)選用(yong)。如果(guo)單純考慮(lv)避免(mian)出現刀(dao)(dao)狀腐(fu)(fu)蝕，就不能選用(yong)含有(you)穩定化元素的(de)焊材，并(bing)且希望焊縫金屬的(de)組織為單一奧氏體(ti)晶粒，以減少刀(dao)(dao)狀腐(fu)(fu)蝕。這樣選擇(ze)的(de)結果(guo)，焊接接頭不可避免(mian)地會出現晶間腐(fu)(fu)蝕。其利弊要根據(ju)焊接產(chan)品的(de)主要預計失(shi)效模(mo)式來(lai)權衡。細小的(de)結晶組織較(jiao)有(you)利于抗刀(dao)(dao)狀腐(fu)(fu)蝕。


3. 焊接條(tiao)件(jian)

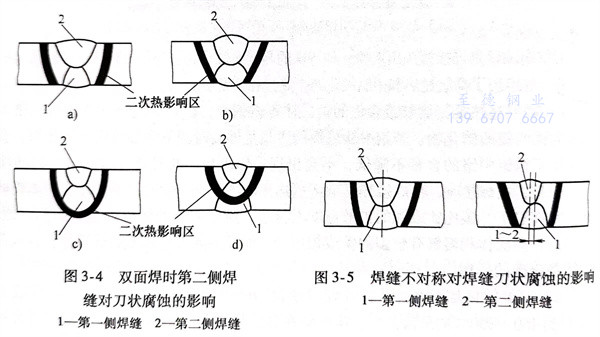

  在18-8型不銹鋼焊(han)(han)(han)接(jie)(jie)時，希望熱輸入越小(xiao)越好(hao)，即在保證(zheng)焊(han)(han)(han)縫(feng)質量的前提(ti)下，采用小(xiao)的焊(han)(han)(han)接(jie)(jie)電流進(jin)行快速焊(han)(han)(han)，盡量減少過(guo)熱區(qu)在高(gao)溫(wen)下的持(chi)續時間(jian)；焊(han)(han)(han)縫(feng)盡量采用單(dan)面(mian)單(dan)道焊(han)(han)(han)。在雙(shuang)面(mian)焊(han)(han)(han)時，可(ke)(ke)能在焊(han)(han)(han)接(jie)(jie)接(jie)(jie)頭的第(di)一側(ce)過(guo)熱區(qu)緊靠熔合線處有(you)嚴(yan)重的刀狀(zhuang)腐(fu)(fu)蝕(shi)，這(zhe)(zhe)是由于兩(liang)次焊(han)(han)(han)接(jie)(jie)受熱影響(xiang)區(qu)可(ke)(ke)能交疊(die)。圖(tu)3-4a和(he)圖(tu)3-4d所示(shi)這(zhe)(zhe)種交疊(die)不會出現(xian)刀狀(zhuang)腐(fu)(fu)蝕(shi)；而(er)圖(tu)3-4b和(he)圖(tu)3-4c所示(shi)則不可(ke)(ke)避免(mian)地產(chan)生刀狀(zhuang)腐(fu)(fu)蝕(shi)，這(zhe)(zhe)是由于第(di)二(er)側(ce)焊(han)(han)(han)縫(feng)熱影響(xiang)區(qu)域的危(wei)險溫(wen)度（敏化(hua)溫(wen)度）段正好(hao)處在第(di)一側(ce)焊(han)(han)(han)縫(feng)的熔合線和(he)過(guo)熱區(qu)，且停留(liu)時間(jian)較長而(er)引(yin)起(qi)的。




  雙面(mian)(mian)焊(han)時(shi)，正面(mian)(mian)焊(han)縫(feng)與反面(mian)(mian)焊(han)縫(feng)的(de)(de)(de)中(zhong)心(xin)(xin)線若(ruo)重疊在(zai)(zai)一(yi)起，有(you)可能減少刀(dao)狀(zhuang)腐(fu)蝕的(de)(de)(de)形(xing)成。否則，正面(mian)(mian)和反面(mian)(mian)的(de)(de)(de)兩(liang)條(tiao)焊(han)縫(feng)的(de)(de)(de)中(zhong)心(xin)(xin)線若(ruo)錯位尺寸(cun)在(zai)(zai)1～2mm時(shi)（見圖(tu)3-5），會引(yin)起正面(mian)(mian)焊(han)縫(feng)一(yi)邊熔合線處的(de)(de)(de)刀(dao)狀(zhuang)腐(fu)蝕嚴(yan)重。因此(ci)要對在(zai)(zai)焊(han)縫(feng)背面(mian)(mian)焊(han)縫(feng)施焊(han)前的(de)(de)(de)清根(gen)工作提(ti)出了嚴(yan)格要求(qiu)。應當指出：在(zai)(zai)焊(han)接第(di)(di)二側焊(han)縫(feng)時(shi)，選擇適(shi)當的(de)(de)(de)焊(han)接參數使危險溫度不在(zai)(zai)第(di)(di)一(yi)側焊(han)縫(feng)的(de)(de)(de)熔合線上，這(zhe)點固然較為重要，但它并(bing)不是克服(fu)刀(dao)狀(zhuang)腐(fu)蝕的(de)(de)(de)唯一(yi)的(de)(de)(de)或最根(gen)本途徑。
