91香蕉视频app

Monel K500

  (Ni68Cu28Al) Monel K500 耐蝕合金除了具有 Monel 400 合金的良好耐蝕性能外，它還具有更高的強度和硬度。這主要是此合金中含鋁、鈦等元素，經過一定的熱處理后，在基體上存在彌散Ni3(Ti、Al)金屬間化合物沉淀的緣故。

一(yi)、化學(xue)成分(fen)和(he)組織特(te)點

 Monel K500 合(he)(he)金與 Monel 400 合(he)(he)金相比，最大的差別在于此合(he)(he)金有(you)2.3%～3.15%的鋁(lv)和(he)0.30%～1.0%的鈦。隨各(ge)國技術要(yao)求的不同(tong)，此牌號的鋁(lv)、鈦含量常有(you)微(wei)小的差異。此合(he)(he)金的組織(zhi)特(te)點除(chu)有(you)彌(mi)散的Ni3(Ti、Al)沉淀相析出外，其他與Monel 400 合(he)(he)金相同(tong)。

二、耐腐蝕(shi)性能

一般(ban)固溶(rong)(rong)態的(de)Monel K500 合(he)(he)(he)(he)金(jin)(jin)(jin)(jin)(jin)耐蝕性(xing)能與Monel 400 合(he)(he)(he)(he)金(jin)(jin)(jin)(jin)(jin)基本相(xiang)同。因此Monel 400 合(he)(he)(he)(he)金(jin)(jin)(jin)(jin)(jin)的(de)耐蝕性(xing)數(shu)據完全(quan)可以適(shi)用于(yu)(yu) Monel K500 合(he)(he)(he)(he)金(jin)(jin)(jin)(jin)(jin)。但(dan)是，Monel K500 合(he)(he)(he)(he)金(jin)(jin)(jin)(jin)(jin)經過固溶(rong)(rong)+時效處理后(hou)，其(qi)耐蝕性(xing)一般(ban)要低于(yu)(yu)固溶(rong)(rong)態。同時，在(zai)一些條件下還會出(chu)現應(ying)力腐蝕斷裂。例如，在(zai)氫(qing)氟酸的(de)氣相(xiang)中，受拉伸應(ying)力的(de)Monel K500 合(he)(he)(he)(he)金(jin)(jin)(jin)(jin)(jin)就(jiu)會產生應(ying)力腐蝕。由于(yu)(yu)Monel K500 合(he)(he)(he)(he)金(jin)(jin)(jin)(jin)(jin)在(zai)流動海水中的(de)低腐蝕速度和此合(he)(he)(he)(he)金(jin)(jin)(jin)(jin)(jin)的(de)高強度，因此，Monel K500 合(he)(he)(he)(he)金(jin)(jin)(jin)(jin)(jin)特(te)別適(shi)用于(yu)(yu)制造耐海水腐蝕的(de)離心泵和軸(zhou)。在(zai)靜止和流速慢的(de)海水中，海洋(yang)生物和污垢在(zai)Monel K500 合(he)(he)(he)(he)金(jin)(jin)(jin)(jin)(jin)表面附著(zhu)會引起點蝕，但(dan)其(qi)擴(kuo)展較(jiao)慢。

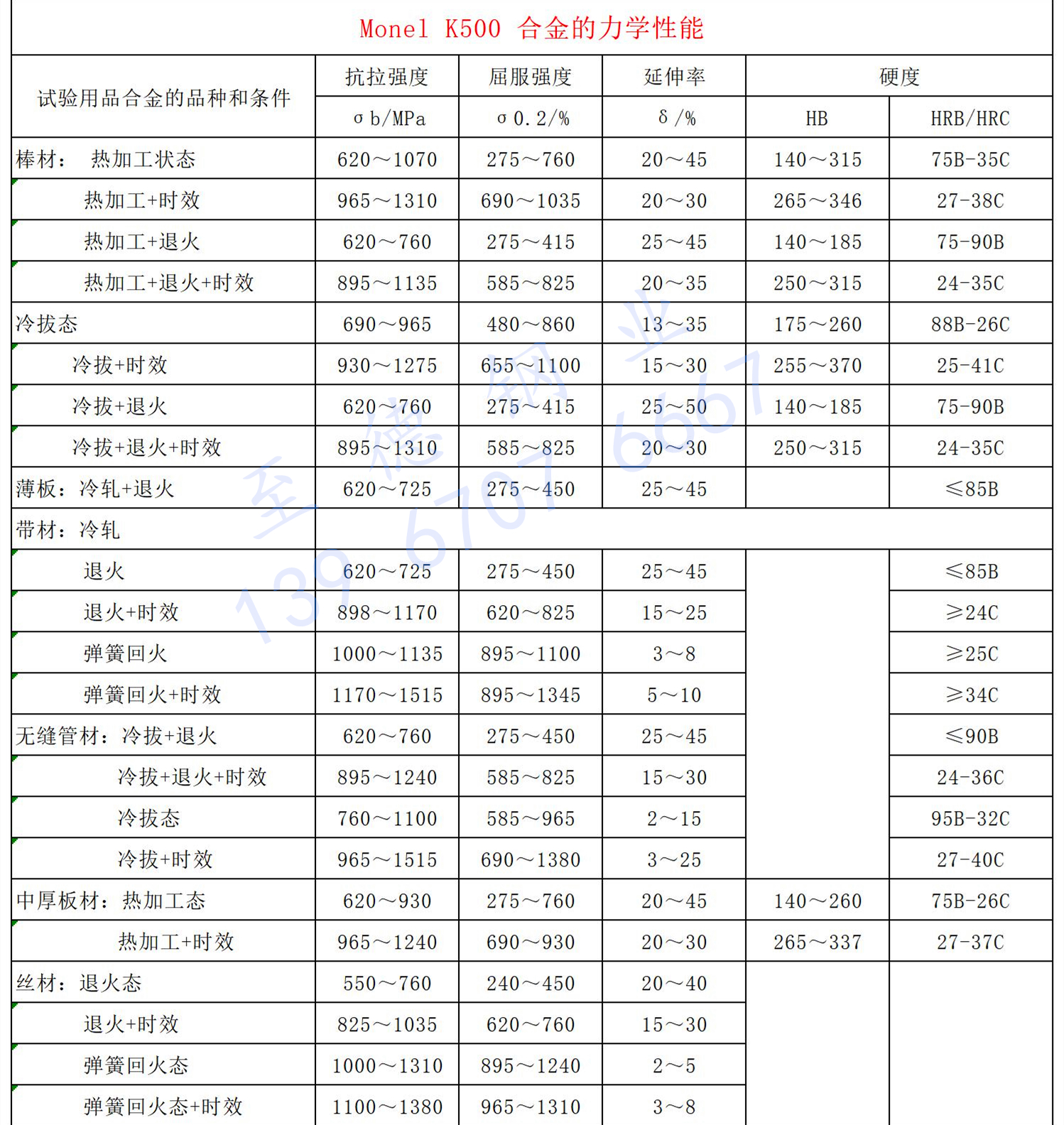

三、力學(xue)性能

四、焊接性能

 Monel K500 合金(jin)可用(yong)(yong)工業上通用(yong)(yong)的(de)各(ge)種焊(han)(han)接方法進行(xing)焊(han)(han)接。此(ci)合金(jin)焊(han)(han)接方法不(bu)同(tong)，焊(han)(han)絲焊(han)(han)條匹配也(ye)不(bu)同(tong)。如：TIG 和 MIG 法，可用(yong)(yong)Monel 64 焊(han)(han)絲焊(han)(han)接；手工電弧焊(han)(han)，可用(yong)(yong) Monel 134 焊(han)(han)條焊(han)(han)接。Monel K500 合金(jin)焊(han)(han)接必須(xu)在退火(huo)狀態(tai)下進行(xing)，且時效前必須(xu)先消除焊(han)(han)接應力。

五(wu)、冷、熱加工及(ji)成型性能(neng)

 Monel K500 合(he)金(jin)的熱變(bian)(bian)形溫(wen)度為(wei)871～1149℃，當變(bian)(bian)形量大時，則建議在1038～1149℃間進(jin)行(xing)。為(wei)了生產細晶粒鍛件(jian)，其最(zui)終加熱溫(wen)度以1093℃為(wei)宜，而且其變(bian)(bian)形量應≥30%。Monel K500 合(he)金(jin)冷變(bian)(bian)形均(jun)在退火(huo)（固溶(rong)）態進(jin)行(xing)。常規冷加工(gong)方法均(jun)適用(yong)于(yu)此合(he)金(jin)。雖然 Monel K500 合(he)金(jin)具有較大變(bian)(bian)形抗力(li)，但(dan)其塑性好，因而不會產生任何困難(nan)。

六、熱處理工藝

 為了獲(huo)得塑、韌性好(hao)的(de) Monel K500 合金，最好(hao)進(jin)(jin)行(xing)(xing) 793～871℃的(de)退火處理(li)。對(dui)于(yu)需進(jin)(jin)行(xing)(xing)時效處理(li)的(de)部(bu)件，建(jian)議熱加(jia)工產品(pin)的(de)退火在982℃進(jin)(jin)行(xing)(xing)，冷(leng)加(jia)工產品(pin)在1038℃進(jin)(jin)行(xing)(xing)。由于(yu)在982℃以上加(jia)熱此(ci)(ci)合金，合金晶(jing)粒(li)(li)會迅速長大，因此(ci)(ci)，要(yao)求細晶(jing)粒(li)(li)的(de)設(she)備、部(bu)件在此(ci)(ci)溫度下加(jia)熱要(yao)盡(jin)量縮短(duan)保溫時間。對(dui)于(yu) Monel K500 合金建(jian)議按下述(shu)規范進(jin)(jin)行(xing)(xing)，這樣即可獲(huo)得最佳性能。

 對于(yu)鍛(duan)后淬(cui)火(huo)或(huo)退火(huo)鍛(duan)件，退火(huo)或(huo)熱軋棒以(yi)及(ji)大規格（≥38.1mm）冷拔棒，供軟化回火(huo)的絲和帶材（HB在 148～180），一般系在 593～605℃加熱16小時，爐冷到482℃。

 對彈性部件用(yong)帶、絲材或經大量冷加工(gong)的(de) Monel K500 合金（硬度在(zai)260～325HB），可在(zai)527～538℃加熱6小時(shi)以上，然后≤ 3.8～9.6℃/小時(shi)的(de)冷卻速度冷卻到482℃。

七、產品應(ying)用(yong)

 Monel K500 合(he)(he)金(jin)的耐蝕性基(ji)本與(yu)(yu)Monel 400 合(he)(he)金(jin)相同，但強度(du)、硬度(du)稍高。此合(he)(he)金(jin)主要(yao)用于泵軸和葉(xie)輪、輸送器刮(gua)刀、油井鉆環、彈(dan)性部件、閥墊等(deng)。主要(yao)冶金(jin)產品與(yu)(yu)Monel 400 合(he)(he)金(jin)相同。
