國內外不銹鋼波汶管的管坯均是有縫或無縫薄壁不銹鋼(gang)管，其中大部分是焊接而成的有縫薄壁管。有縫不銹鋼薄壁管加工過程是：鋼帶下料-卷圓-縱縫對接焊-整形成有縫管坯，最后擠壓成形為波紋部分。波紋管壁厚為0.2～0.6mm，材料為18-8型不銹鋼，對管坯的縱焊縫要求很高，首先要求單面焊雙面成形為一次性焊透焊縫，不允許焊縫出現裂紋、未熔合、焊穿、未焊透和咬邊等缺陷；其次要求焊縫平直、焊縫余高不大且均勻一致，焊縫要呈圓滑過渡。只有這樣，才能避免管坯擠壓成波紋形狀時由于應力集中而使壓波處開裂，或者在進行金屬軟管強度、密封或疲勞考核過程中發生泄漏現象。對某些要求嚴格的波紋管，在焊接管坯的生產線上還要對縱焊縫質量進行在線檢測、篩選。在確保管坯焊縫內外質量優異的前提下，才允許擠壓成波紋形狀。有時，不銹(xiu)鋼無(wu)縫(feng)管坯或有縫管坯（指波紋管兩端的直線端）還要進行環縫對接焊。
1．縱縫的鎢極氬弧焊
不銹鋼波紋管坯(pi)縱縫的焊接通常在專用(yong)鎢極氬弧焊機上(shang)進(jin)行，最(zui)長(chang)可(ke)(ke)焊2000mm，管內徑從6mm到200mm不等；也可(ke)(ke)以在專用(yong)生產線上(shang)連續焊接，不受焊縫長(chang)度限制。

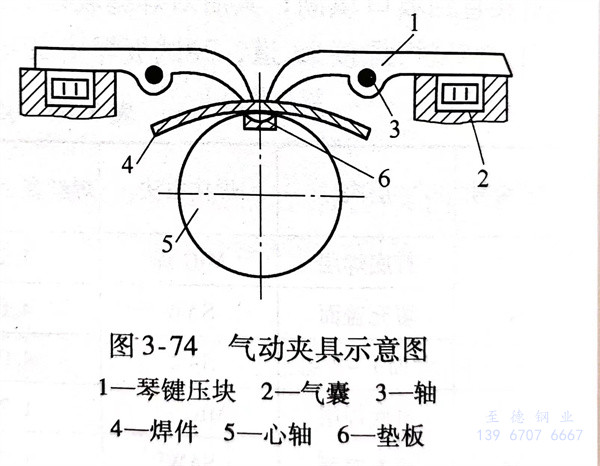

專用鎢極氬弧焊焊接縱縫的設備，是由焊接電源、行走小車（帶動焊槍自動移動）、氣動夾具和電氣控制部分組成。其中，氣動夾具為該設備的關鍵部件，如圖3-74所示。待焊管坯裝在氣動夾具上，通過兩排琴鍵壓塊1緊壓在墊板6上。琴鍵式壓塊的壓力來自充灌壓縮空氣的氣囊2，以此保證壓在管坯上的壓力均勻，使得焊面保持平直。一般壓縮空氣的壓力為0.4～0.6MPa。琴鍵式壓塊機構由許多寬為25mm琴鍵式壓塊組成，其數量隨縱縫長度而定。為了保證焊接區域有一個良好的散熱條件，便于控制熔池的熱量，琴鍵式壓塊和墊板的材料應選用純銅。在焊接過程中，由于熱應力的作用，已成焊縫部分將會產生收縮，造成待焊前方發生搭邊現象。氣動夾具的另一個作用是產生壓緊力，可將焊件牢牢地壓緊在墊板上，對焊件產生拘束作用，防止或大大減少收縮變形。如果拘束應力過大，而氣動夾具尚有一定的柔性，可允許焊縫有微量收縮，以免拘束應力過大而產生裂紋。使用氣動夾具可使焊后工件形狀保持規則，焊后變形量也能得到控制。
縱縫焊(han)接時，要嚴格控制板材的下料尺寸，板材下料要保(bao)持(chi)平直(zhi)，切(qie)口(kou)要與板邊保(bao)持(chi)垂直(zhi)，不能偏斜；切(qie)口(kou)處不充許有毛刺(ci)存(cun)在(zai)，待焊(han)處要保(bao)持(chi)干凈，不允許有任何油污和雜物(wu)。
管(guan)的卷(juan)圓裝(zhuang)配尺寸(cun)要嚴格(ge)控制，對于厚(hou)0.4mm的薄板裝(zhuang)配時(shi)，局部間(jian)隙(xi)不得超過0.08mm，否則在(zai)施焊過程中口會(hui)出現焊穿(chuan)或使(shi)焊縫無法成形。

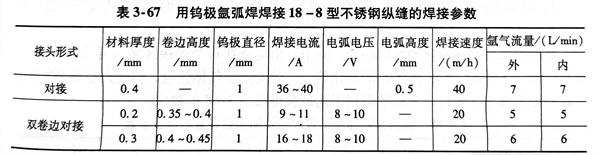

縱縫的焊(han)接參數(shu)見表3-67，表中待(dai)焊(han)板材為18-8型不銹鋼，不加填充(chong)焊(han)絲進(jin)行施焊(han)。
2. 環縫的鎢極氬弧焊
對(dui)(dui)(dui)(dui)接環縫(feng)(feng)的待(dai)焊(han)(han)處與縱縫(feng)(feng)對(dui)(dui)(dui)(dui)焊(han)(han)件要求(qiu)(qiu)一樣嚴格(ge)，要求(qiu)(qiu)待(dai)焊(han)(han)兩管端(duan)面直徑要一致，兩端(duan)待(dai)焊(han)(han)處不允許有毛刺或(huo)飛邊現(xian)象。兩端(duan)待(dai)焊(han)(han)處對(dui)(dui)(dui)(dui)口間(jian)隙(xi)(xi)，對(dui)(dui)(dui)(dui)于(yu)不加填充(chong)焊(han)(han)絲(si)(si)的焊(han)(han)縫(feng)(feng)，與焊(han)(han)縱縫(feng)(feng)時相(xiang)同(tong)；對(dui)(dui)(dui)(dui)于(yu)加填充(chong)焊(han)(han)絲(si)(si)的焊(han)(han)縫(feng)(feng)，局部1與焊(han)(han)縱縫(feng)(feng)時相(xiang)同(tong)；對(dui)(dui)(dui)(dui)于(yu)加填充(chong)焊(han)(han)絲(si)(si)的焊(han)(han)縫(feng)(feng)，局部間(jian)隙(xi)(xi)應小于(yu)0.2mm。

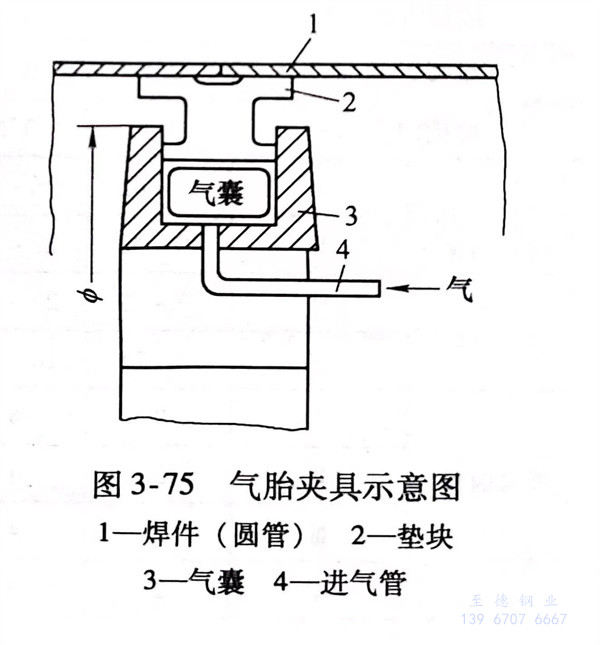

薄壁管(guan)環縫對(dui)接(jie)焊，應要(yao)氣動(dong)夾(jia)具上進行，如(ru)圖(tu)3-75所示。氣囊內壓(ya)縮空(kong)氣的壓(ya)力(li)為0.4～0.6MPa。
