管(guan)件（按計(ji)算其壓力額定值的基準管(guan)子）分為Sch80和Sch160兩個等級。根據配(pei)接管(guan)子外徑(jing)(jing)的不同(tong)選(xuan)擇(ze)，管(guan)件承口內徑(jing)(jing)尺寸(cun)（d1）和流(liu)通孔(kong)直徑(jing)(jing)尺寸(cun)（d2）分別規定了A、B兩個系列(lie)，推薦優先選(xuan)用A系列(lie)。

 同一管件的(de)(de)各承口(kou)處尺寸(cun)應同為(wei)A系列(lie)或(huo)B系列(lie)。但(dan)在供(gong)需雙方協商同意的(de)(de)條(tiao)件下，允許(xu)一個管件同時含有兩個系列(lie)的(de)(de)承口(kou)尺寸(cun)，并應做專門的(de)(de)標記。

 在(zai)不違(wei)背GB/T 14383-1993《鍛鋼制承插(cha)焊管(guan)件》標準(zhun)的有關尺寸(cun)(cun)規定(ding)時(shi)，經(jing)供需雙(shuang)方協商同意，B系列管(guan)件的外形(xing)尺寸(cun)(cun)允(yun)許采用相同通徑和等級的A系列管(guan)件的外形(xing)尺寸(cun)(cun)。

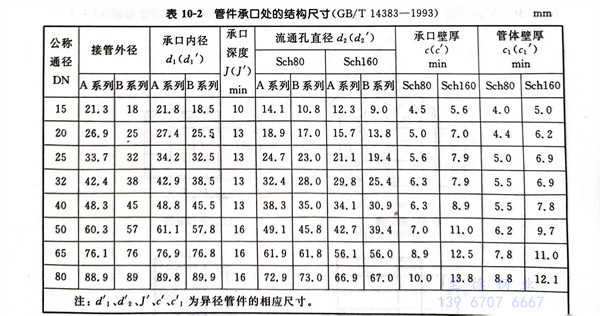

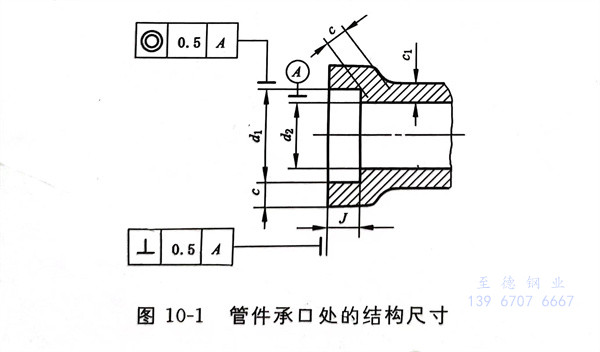

 管件承口處的結構(gou)見圖(tu)10-1，尺寸(cun)見表10-2。

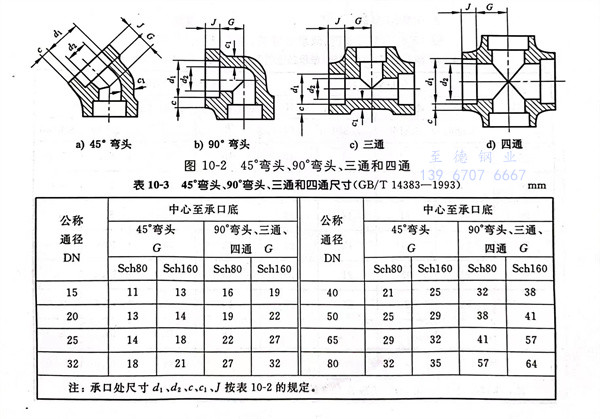

 45°彎頭和90噸彎頭、三通(tong)和四通(tong)型式見圖 10-2 ，尺寸(cun)見表 10-3。

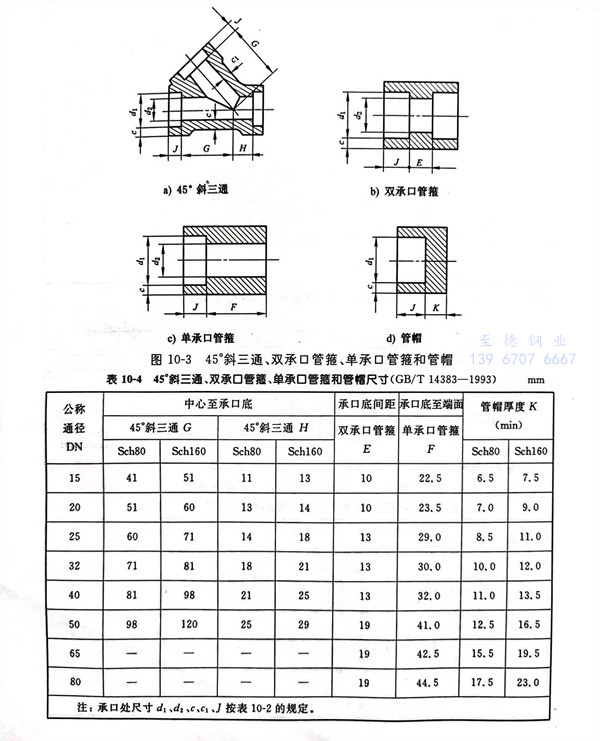

 45°斜三通、雙承口管(guan)箍、單承口管(guan)箍和管(guan)帽型式見圖(tu) 10-3 ，尺(chi)寸(cun)見表 10-4。

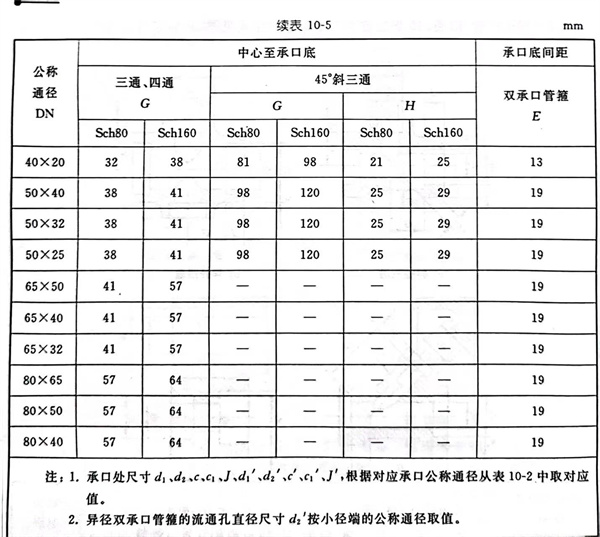

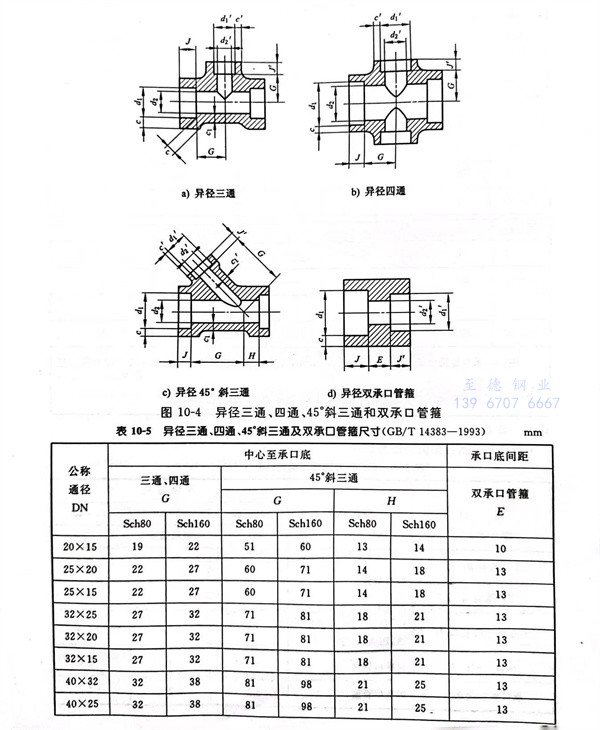

 異徑(jing)三通(tong)、四通(tong)、45°斜三通(tong)和雙承口管(guan)箍型式見(jian)圖 10-4，尺寸見(jian)表 10-5 。

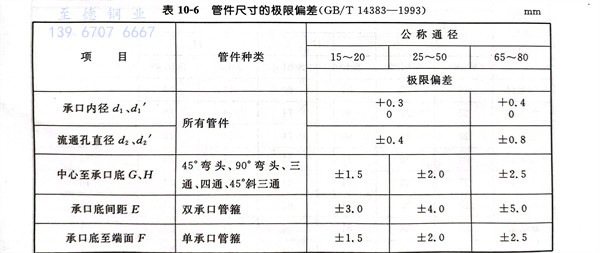

 管件尺寸公差的極限偏差見表 10-6。
