1. 卡箍式管接頭(tou)的結構及特點

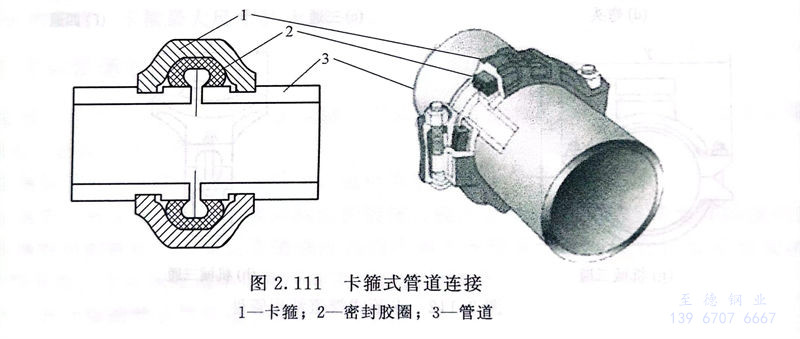

  卡箍(gu)式（grooved coupling，又稱溝槽(cao)(cao)(cao)式）管(guan)接頭(tou)連接管(guan)道，是在管(guan)材、管(guan)件(jian)(jian)等(deng)管(guan)道接頭(tou)部位加工成環形溝槽(cao)(cao)(cao)，用(yong)卡箍(gu)件(jian)(jian)、橡(xiang)膠(jiao)密(mi)封圈和緊(jin)固(gu)件(jian)(jian)等(deng)組成的套(tao)筒(tong)式快速(su)接頭(tou)。安裝時(shi)，在相鄰(lin)管(guan)端套(tao)上異(yi)形膠(jiao)密(mi)封圈后，用(yong)拼合式卡箍(gu)件(jian)(jian)連接。卡箍(gu)件(jian)(jian)的內緣(yuan)就(jiu)位在溝槽(cao)(cao)(cao)內并(bing)用(yong)緊(jin)固(gu)件(jian)(jian)緊(jin)固(gu)后，可(ke)(ke)以保(bao)證管(guan)道的密(mi)封性能，如圖2.111所示。這種連接方(fang)式具有不破壞鋼管(guan)鍍鋅層、施工快捷、密(mi)封性好、便于拆卸(xie)等(deng)優(you)點(dian)，可(ke)(ke)用(yong)于建筑給(gei)水(shui)、消防給(gei)水(shui)、生產給(gei)水(shui)等(deng)管(guan)道工程。

2. 管道材料

  ①. 卡箍式連接的鋼管，可采用鍍鋅焊接鋼管和焊接鋼管、鍍鋅無縫鋼管和無縫鋼管、不銹鋼管等、或內壁涂塑或襯塑的上列各種鋼管。

  ②. 卡箍(gu)式管(guan)接(jie)頭(tou)采(cai)用(yong)的(de)平口端環(huan)形(xing)溝槽必須采(cai)用(yong)專門的(de)滾槽機(ji)加工成形(xing)。可在施工現(xian)場按(an)配(pei)管(guan)長度進行溝槽加工。鋼管(guan)最小(xiao)壁厚和溝槽尺(chi)寸、管(guan)端至(zhi)溝槽邊(bian)尺(chi)寸應符合相應的(de)規范(fan)要求。

  ③. 組(zu)成剛性接頭、撓性接頭和支(zhi)管(guan)接頭的卡箍(gu)件、橡膠密封圈(quan)和緊固件（螺栓、螺母(mu)）應由生產廠配(pei)套供應。

  ④. 卡箍件的材料應采用球墨鑄鐵、鑄鋼（碳鋼或不銹鋼）或鍛鋼，其材質應符合相應國家或地區的標準規范，例如，在我國一般應符合GB/T1348《球墨鑄鐵件》中關于優質球墨鑄鐵、GB/T 11352《一般工程用鑄造碳鋼件》，GB/T 2100《不銹(xiu)耐(nai)酸鋼鑄件技術條件》和GB/T 699《優質碳素結構鋼》的規定。

  ⑤. 轉換接頭的(de)材料應采用(yong)球墨鑄鐵、鑄鋼(gang)或鍛鋼(gang)。在同(tong)一管道系(xi)統上，轉換接頭的(de)材質宜與管件的(de)材質一致。

  ⑥. 橡(xiang)(xiang)(xiang)膠(jiao)密封圈(quan)材(cai)料應(ying)根據介質的(de)(de)(de)性質和溫度(du)確定。對輸送生活飲用(yong)水(shui)(shui)的(de)(de)(de)管(guan)道可采(cai)用(yong)天然橡(xiang)(xiang)(xiang)膠(jiao)、合(he)(he)成(cheng)橡(xiang)(xiang)(xiang)膠(jiao)或硅橡(xiang)(xiang)(xiang)膠(jiao)。對輸送含油和化學品(pin)等介質的(de)(de)(de)管(guan)道應(ying)采(cai)用(yong)合(he)(he)成(cheng)橡(xiang)(xiang)(xiang)膠(jiao)。用(yong)于生活飲用(yong)水(shui)(shui)和飲用(yong)凈水(shui)(shui)管(guan)道的(de)(de)(de)橡(xiang)(xiang)(xiang)膠(jiao)密封圈(quan)和管(guan)配件的(de)(de)(de)表面涂裝(zhuang)，應(ying)符合(he)(he)有關標準規定。在(zai)我國，通常(chang)需符合(he)(he)GB／T 17219《生活飲用(yong)水(shui)(shui)輸配水(shui)(shui)設備及(ji)防護材(cai)料的(de)(de)(de)安全性評價標準》的(de)(de)(de)規定。

  ⑦. 卡箍式(shi)管接頭采(cai)用的(de)平口管件和附件，其端(duan)部(bu)的(de)溝槽(cao)應在管件生產廠加工成(cheng)形，一般不得(de)在施工現場切(qie)割開槽(cao)。常用的(de)管件，如圖2.112所示。

3. 卡箍式管道(dao)的安裝

  ①. 卡箍式管(guan)(guan)道安裝(zhuang)(zhuang)(zhuang)時，首(shou)先按照先裝(zhuang)(zhuang)(zhuang)大口徑、總管(guan)(guan)、立管(guan)(guan)，后裝(zhuang)(zhuang)(zhuang)小口徑、分管(guan)(guan)的(de)(de)原則，確定管(guan)(guan)道的(de)(de)走向(xiang)及位(wei)置，明確機(ji)(ji)械配件(jian)和溝(gou)槽(cao)式配件(jian)的(de)(de)位(wei)置，然后滾(gun)槽(cao)、開孔(kong)、安裝(zhuang)(zhuang)(zhuang)機(ji)(ji)械彎頭、三通、四通一管(guan)(guan)道安裝(zhuang)(zhuang)(zhuang)。

  ②. 由于(yu)溝槽(cao)卡箍(gu)(gu)連(lian)接的(de)特(te)點，卡箍(gu)(gu)連(lian)接處(chu)(chu)的(de)強(qiang)度(du)低于(yu)焊接強(qiang)度(du)，并且卡箍(gu)(gu)位(wei)置(zhi)的(de)管道(dao)存在(zai)(zai)兩個游離端，故連(lian)接處(chu)(chu)是管道(dao)最薄弱的(de)環(huan)節。在(zai)(zai)施工過(guo)程(cheng)中能否(fou)在(zai)(zai)管道(dao)外壁(bi)上加工合格的(de)溝槽(cao)，是溝槽(cao)卡箍(gu)(gu)連(lian)接的(de)關鍵控制(zhi)環(huan)節之一，否(fou)則可(ke)能會造成(cheng)接口漏水，甚至滑脫(tuo)事故，因此管道(dao)滾槽(cao)加工時要嚴格按照規范進行。

  ③. 隨(sui)著卡箍(gu)連接方式在生產(chan)生活中(zhong)越來越廣泛的(de)應用，也逐漸暴(bao)露出了一些問題(ti)，比如(ru)槽溝位(wei)置的(de)鍍(du)鋅層時間長了會脫(tuo)落，露出的(de)鋼管易發生腐蝕，不適用于(yu)急速升(sheng)壓的(de)管道(dao)等。

4. 卡箍式管道的布置(zhi)設(she)計

  ①. 當兩卡箍式管道平行布置時，其間距不(bu)得小(xiao)于裝(zhuang)卸卡箍件和支管接頭時安裝(zhuang)操作需要的距離(li)。

  ②. 對于熱(re)介質(zhi)管道，應計算(suan)升溫狀態下(xia)管道熱(re)膨脹對管道軸(zhou)向伸縮(suo)的(de)影響，并采取相應的(de)補償措施。

  ③. 直管(guan)管(guan)段(duan)宜采(cai)(cai)用(yong)(yong)剛性接(jie)(jie)頭(tou)(tou)(tou)。在管(guan)段(duan)上(shang)每4～5個連(lian)續(xu)的剛性接(jie)(jie)頭(tou)(tou)(tou)間，應設置1個撓性接(jie)(jie)頭(tou)(tou)(tou)。直管(guan)與管(guan)件連(lian)接(jie)(jie)宜采(cai)(cai)用(yong)(yong)剛性接(jie)(jie)頭(tou)(tou)(tou)。對有溫(wen)度補償功能的彎管(guan)、折線(xian)形管(guan)道(dao)，應在其產生角變(bian)位的管(guan)段(duan)上(shang)采(cai)(cai)用(yong)(yong)撓性接(jie)(jie)頭(tou)(tou)(tou)。埋(mai)地管(guan)道(dao)宜采(cai)(cai)用(yong)(yong)撓性接(jie)(jie)頭(tou)(tou)(tou)。室外埋(mai)地管(guan)道(dao)進墻(qiang)管(guan)外側(ce)第一(yi)個接(jie)(jie)頭(tou)(tou)(tou)必須采(cai)(cai)用(yong)(yong)撓性接(jie)(jie)頭(tou)(tou)(tou)，且(qie)撓性接(jie)(jie)頭(tou)(tou)(tou)離(li)外墻(qiang)面距離(li)不(bu)宜大于300mm。

  ④. 接(jie)頭不(bu)得(de)埋(mai)設在(zai)承重的(de)墻體、梁、板(ban)、柱內，接(jie)頭與結構外壁的(de)凈距不(bu)得(de)小于200mm。

 ⑤. 溝槽(cao)(cao)式(shi)管(guan)道(dao)(dao)系統(tong)的(de)附件(jian)，宜采用接口(kou)(kou)端部有(you)溝槽(cao)(cao)的(de)溝槽(cao)(cao)式(shi)構件(jian)。當(dang)溝槽(cao)(cao)式(shi)管(guan)道(dao)(dao)系統(tong)附件(jian)（閥門、過濾器、隔振和位移補償(chang)裝置(zhi)等(deng)）的(de)接口(kou)(kou)為(wei)法蘭(lan)或螺紋時，應采用轉換接頭。

  ⑥. 當管道的(de)(de)閉(bi)合(he)溫差(cha)不(bu)超(chao)過±25℃、管道接頭(tou)(tou)間距(ju)不(bu)超(chao)過4m時，管道系統中(zhong)可不(bu)設置溫度(du)伸(shen)縮(suo)補償措施。當閉(bi)合(he)溫差(cha)引起(qi)的(de)(de)管道接頭(tou)(tou)間縱(zong)向伸(shen)縮(suo)量超(chao)過1.2mm時，應(ying)在管道系統中(zhong)設置相應(ying)的(de)(de)可曲撓橡(xiang)膠接頭(tou)(tou)、波紋伸(shen)縮(suo)節等溫度(du)補償措施。

  ⑦. 當立管(guan)(guan)上設(she)置支(zhi)管(guan)(guan)時，應采用(yong)標準規格的溝槽式(shi)三通(tong)、溝槽式(shi)四通(tong)等管(guan)(guan)件連接(jie)。當橫管(guan)(guan)上設(she)置支(zhi)管(guan)(guan)時，可采用(yong)支(zhi)管(guan)(guan)接(jie)頭連接(jie)。

  ⑧. 管道試壓(ya)時，不得轉動卡(ka)箍件(jian)和(he)緊(jin)固件(jian)。需(xu)拆卸或(huo)移(yi)動溝槽(cao)式接(jie)頭(tou)時，必須在管道排水降壓(ya)后(hou)進行。

工(gong)程應用：卡(ka)箍式(shi)管(guan)道的配管(guan)設計管(guan)間距錯(cuo)誤

  某設(she)計(ji)人在做卡(ka)箍(gu)管(guan)道(dao)的(de)(de)配管(guan)設(she)計(ji)時，仍按照普(pu)通無法蘭管(guan)道(dao)管(guan)間(jian)距，沒有考慮卡(ka)箍(gu)的(de)(de)尺寸(cun)，造成施工現場卡(ka)箍(gu)之間(jian)碰撞，無法正常(chang)安裝。例如，如圖2.112（a）所(suo)示，對(dui)于公稱直徑為(wei)300mm的(de)(de)管(guan)道(dao)，卡(ka)箍(gu)最大尺寸(cun)Y為(wei)505mm。
