常用的墊片可以分為三大類，即非金屬墊片、半金屬墊片和金屬墊片。


1. 非金屬墊(dian)片（Non-metallic Gasket）


 a. 石棉橡(xiang)膠(jiao)墊片（Elastomer with Asbestos Fabric Insertion Gasket）


   ①. 特(te)點:  通過向石棉(mian)中加(jia)(jia)入不(bu)同的(de)添加(jia)(jia)劑壓制而(er)成(cheng)。在(zai)美國(guo)，很(hen)多標(biao)準中都將石棉(mian)制品列為致癌(ai)物(wu)質而(er)禁用，但在(zai)世(shi)界范圍(wei)內，石棉(mian)仍(reng)以其彈性好、強度高(gao)、耐油性好、耐高(gao)溫、易獲得等優點而(er)得到廣泛應用。


   ②. 適用范圍： T≤260℃,PN≤2.0MPa、T≤400℃,PN≤4.0MPa (SH3401);（GB/T 539）；用于(yu)水(shui)、空氣(qi)、氮(dan)氣(qi)、酸、堿、油品等(deng)介(jie)質工況下。


 b. 聚四氟(fu)乙烯（PTFE）包覆墊片（PTFE Impregnated Asbestos Gasket)


   適用范圍(wei)：T=-180~200℃；PN≤4.0MPa常(chang)用于低溫或者要求干(gan)凈的場合。



2. 半金(jin)屬墊片（Semimetallic Gasket）


 半(ban)金屬(shu)墊片有(you)纏繞式墊片（Spiral Wound Gas）、金屬(shu)包覆墊片（Metallic JacketGasket）和(he)柔性石墨(mo)墊片（Flexible Graphite Gasket）三大類。


  a. 纏繞(rao)式墊片


   ①. 特點：纏繞式墊片(pian)是(shi)半金屬墊片(pian)中最(zui)理想、也(ye)是(shi)應(ying)用(yong)最(zui)普遍的墊片(pian)。其壓縮回彈性(xing)(xing)好(hao)(hao)、強(qiang)度(du)高，有利于適應(ying)壓力(li)和溫度(du)的變化(hua)，能(neng)在高溫、低溫、沖擊、振動及交(jiao)變荷(he)載(zai)下保持(chi)良(liang)好(hao)(hao)的密封性(xing)(xing)能(neng)。


   ②. 材料：纏繞鋼帶：20、1Cr13、0Cr19Ni9、0Cr18Ni10Ti、0Cr17Ni12Mo2等材料。


 非(fei)金屬纏繞(rao)帶(dai)：特制石棉(mian)、柔性石墨帶(dai)和聚四氟乙烯帶(dai)。

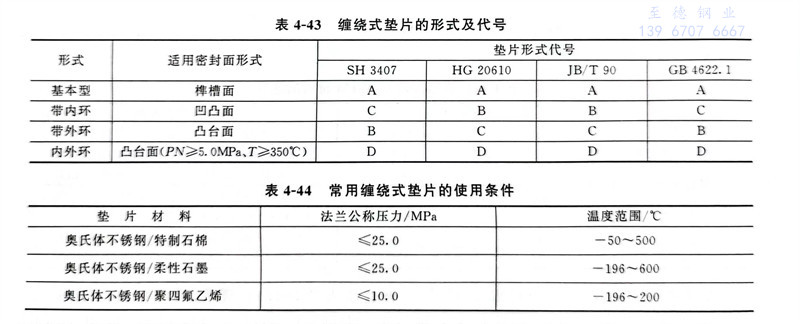

   ③. 適用(yong)范圍(wei)（表4-43、表4-44）。




 b. 鐵包式墊片


  密(mi)(mi)封(feng)性能不如(ru)纏(chan)繞(rao)式(shi)墊片，故壓力管道中用得(de)不多，它(ta)常(chang)用于換熱(re)器封(feng)頭等大直徑的法(fa)蘭連接密(mi)(mi)封(feng)。


 c. 柔性石墨復合墊片(pian)


   由(you)沖齒或沖孔金(jin)屬芯板(ban)與膨脹石墨粒子復(fu)合(he)而成。適用于(yu)突面、凹凸(tu)面和(he)榫(sun)槽面法蘭(lan)。



3. 金屬墊片（Metallic Gasket）


  金屬墊(dian)片常(chang)用(yong)在(zai)高壓力等級法蘭(lan)上(shang)，以承(cheng)受(shou)較高的密封比壓。常(chang)用(yong)的金屬墊(dian)片有平墊(dian)（Flat Gasket）、八角形墊(dian)（Octagonal Ring Gasket）和橢圓形墊(dian)（Oval Ring Gasket）三種。


  金屬平墊(dian)片：常與(yu)凸臺(tai)面、凹凸面、榫槽面法蘭一(yi)起使(shi)用。


  八角(jiao)形(xing)(xing)金(jin)屬墊(dian)片(pian)(pian)和(he)橢(tuo)圓形(xing)(xing)金(jin)屬墊(dian)片(pian)(pian)：常與環槽面法蘭一起使用。與橢(tuo)圓形(xing)(xing)金(jin)屬墊(dian)片(pian)(pian)相比，八角(jiao)形(xing)(xing)金(jin)屬墊(dian)片(pian)(pian)容易加工，故其應用較多。

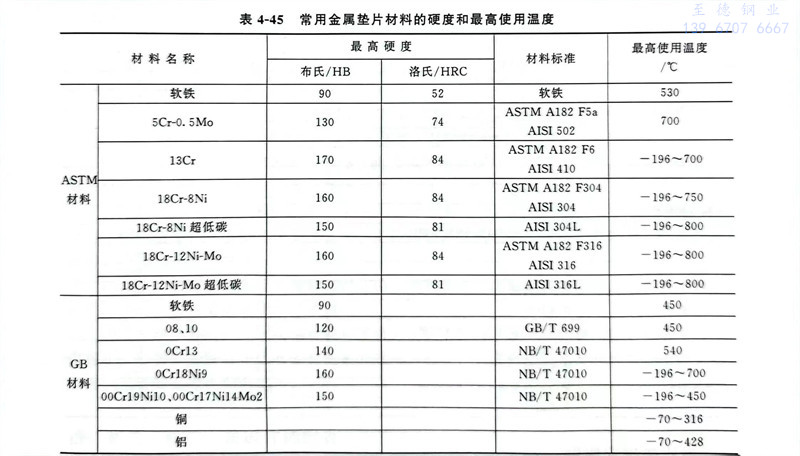

  一(yi)般情況下，金屬墊片(pian)(pian)的材(cai)料應配(pei)合法蘭材(cai)料選用，且要求墊片(pian)(pian)硬(ying)度(du)比法蘭密封面(mian)硬(ying)度(du)低(di)（不少于30HB）。常用的金屬墊片(pian)(pian)材(cai)料及(ji)其硬(ying)度(du)和(he)最高使(shi)用溫(wen)度(du)見(jian)表(biao)4-45。
