管(guan)道等(deng)級代號（Piping Class Code Number）沒有(you)統一(yi)的(de)規定，不(bu)(bu)同的(de)行業(ye)、國家或公司，代號的(de)組(zu)成和包含(han)(han)的(de)內容也不(bu)(bu)盡相同，有(you)的(de)工(gong)程項目(mu)用七(qi)單(dan)元組(zu)成，有(you)的(de)工(gong)程項目(mu)用八(ba)單(dan)元組(zu)成，有(you)的(de)工(gong)程項目(mu)只用三(san)單(dan)元組(zu)成，不(bu)(bu)管(guan)怎樣，管(guan)道等(deng)級代號，三(san)單(dan)元形式(shi)是(shi)最基本的(de)，一(yi)般需要包含(han)(han)材料類別、順序號和壓力(li)等(deng)級等(deng)信息(xi)。


  例(li)如，2006年某(mou)石化乙烯改擴建(jian)工程的管道等級(ji)代號(hao)為八單元組成(cheng)，如下所(suo)示(shi)為等級(ji)代號(hao)。


   等級：03CS1S01


   03 表示ASME Class300。


   CS 表示(shi)碳(tan)鋼。


   1 表示腐蝕(shi)裕量(liang)1.5mm。


   S 表示小口(kou)徑承插焊(han)連(lian)接，大(da)口(kou)徑法蘭或對(dui)焊(han)。


   01 表示序列號。


  下面僅以三單元的(de)管道(dao)等級(ji)號為(wei)例說明(ming)管道(dao)等級(ji)代(dai)號的(de)組成(cheng)。

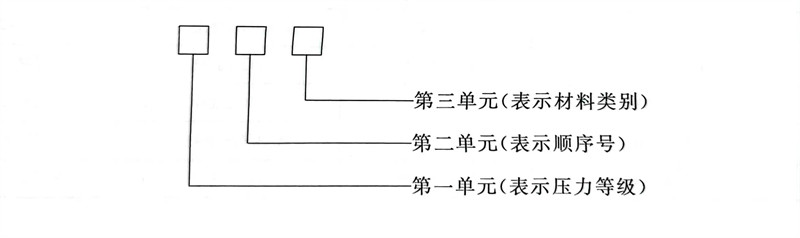

1. 管道等級代(dai)號的組成(cheng)





2. 各單元內容


  第(di)一單元由一位大寫(xie)的英文字母表示管道(dao)公稱壓力（MPa）等級（表4-74）。

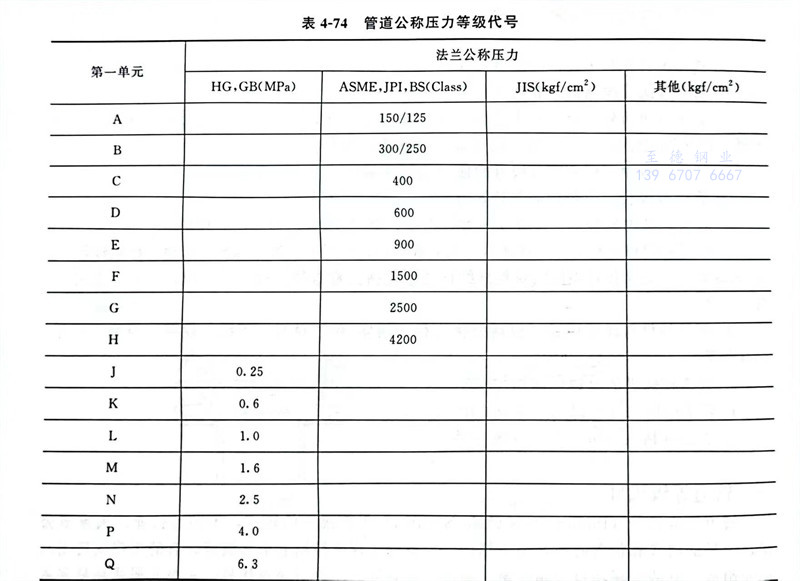

    表4-74 管道公稱(cheng)壓力等級(ji)代號




  第二單(dan)元由阿(a)拉伯數字表示(shi)順序號（11~9)9）。順序號用于表示(shi)一、三單(dan)元相同時，不(bu)同的材質(zhi)和管道(dao)連接(jie)形式等。


  第三(san)單元由一(yi)位大寫的(de)英文(wen)字母表示(shi)管道(dao)材料類別（表4-75）。

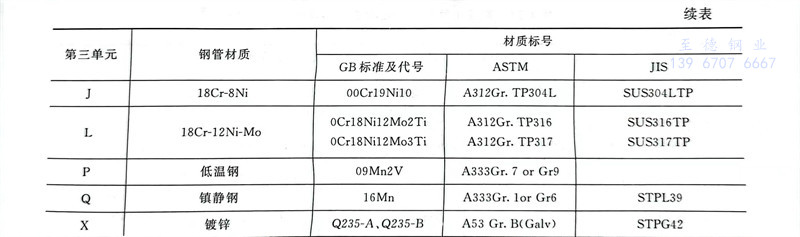

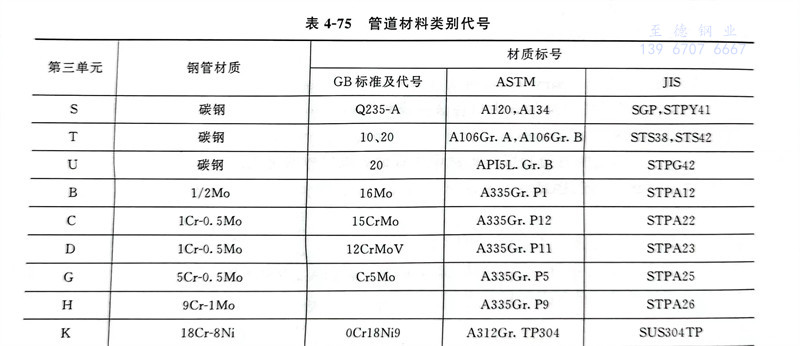

    表4-75 管道材(cai)料類別(bie)代號(hao)





3. 管道等級索(suo)引


  管道(dao)等(deng)(deng)級索引是管道(dao)材(cai)料專(zhuan)(zhuan)業(ye)編(bian)制的主(zhu)要(yao)文(wen)件之一，一般應(ying)有管道(dao)等(deng)(deng)級代(dai)碼、物料代(dai)號、介質種類(lei)、設(she)計溫度(du)、壓力(li)范圍、管子材(cai)料及尺寸范圍，供工藝系(xi)統(tong)、管道(dao)、儀表、采(cai)購(gou)等(deng)(deng)專(zhuan)(zhuan)業(ye)使用(yong)，是工藝系(xi)統(tong)專(zhuan)(zhuan)業(ye)在基礎設(she)計階段設(she)計的主(zhu)要(yao)依據文(wen)件。

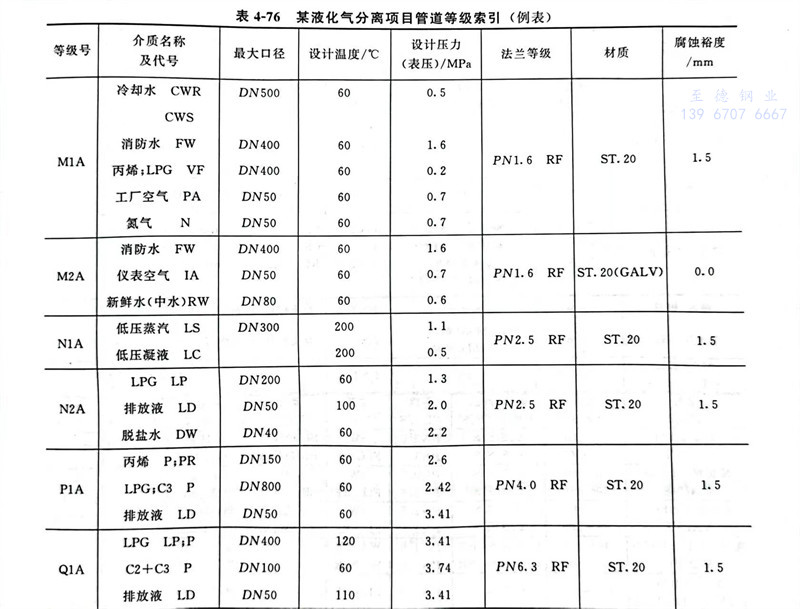

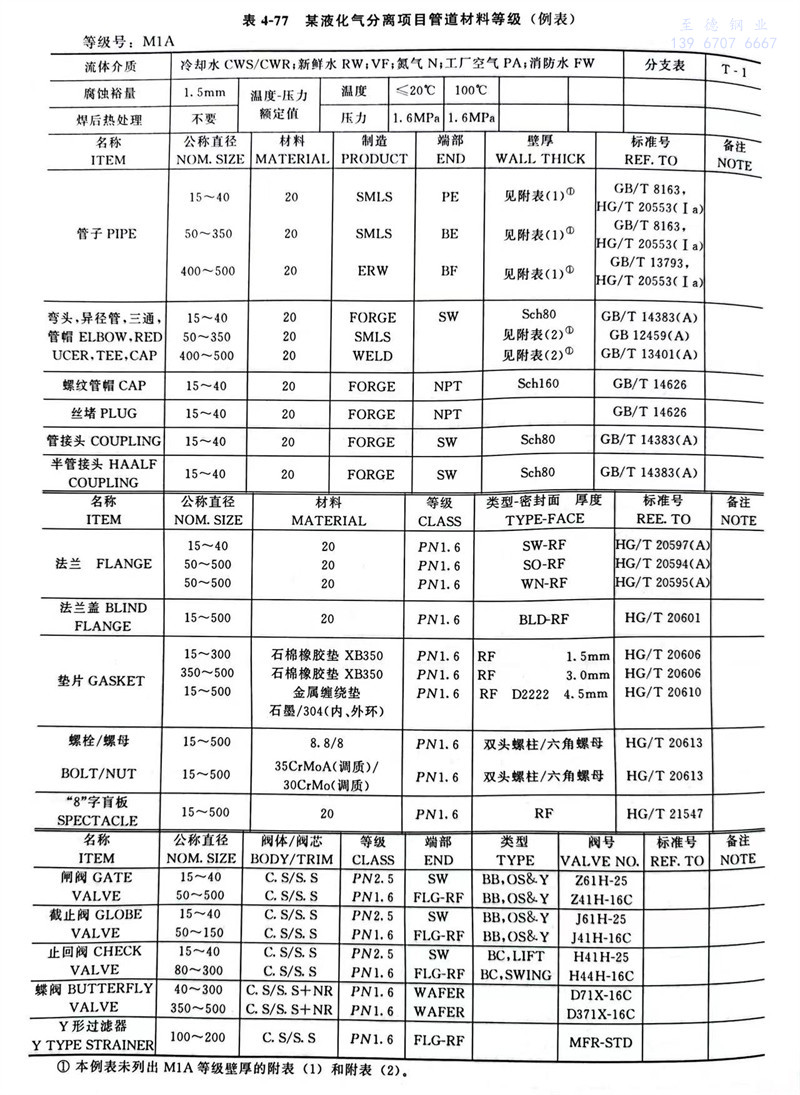

  管道等(deng)(deng)級(ji)索引表(biao)的基本內(nei)容(rong)和格式見表(biao)4-76。管道材料等(deng)(deng)級(ji)表(biao)見表(biao)4-77。
