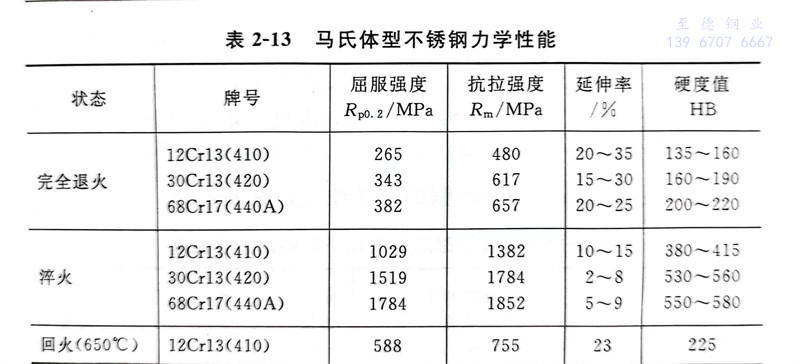

馬氏體型不銹鋼管因為淬火而具有硬化性，根據所選取的鋼種和熱處理條件，可以獲取較大范圍內的力學性能。從91香蕉視頻app:12Cr13（410）不銹鋼管到高碳68Cr17（440A）不銹鋼管，不同(tong)熱處(chu)理條件相應的力學性(xing)能，見表2-13。

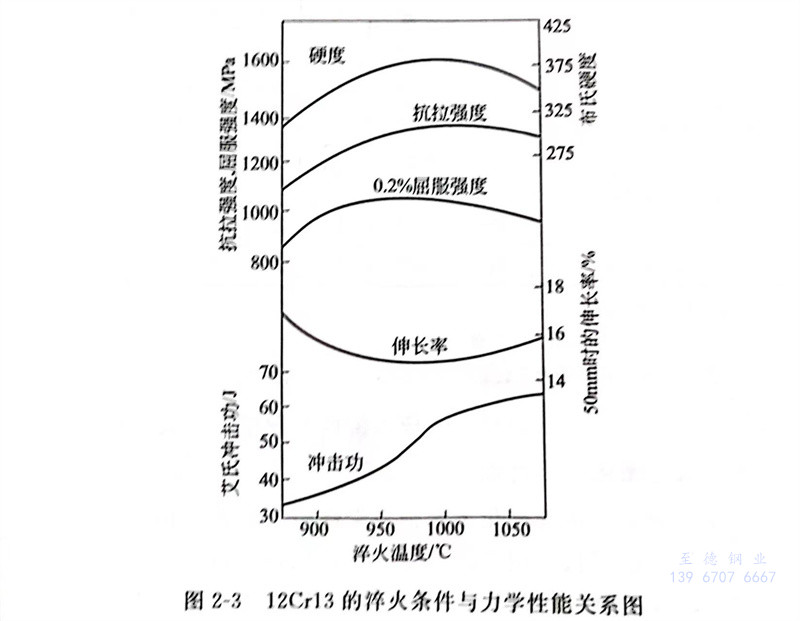

  完(wan)全退火(huo)(huo)(huo)是(shi)(shi)從變(bian)態點以上升開始，一(yi)般(ban)(ban)的(de)(de)(de)是(shi)(shi)從800～900℃緩慢地(di)冷(leng)卻(que)下來。含碳量越高則其強度也越高。淬(cui)火(huo)(huo)(huo)一(yi)般(ban)(ban)情況下是(shi)(shi)從925～1070℃開始快速冷(leng)卻(que)，因為其淬(cui)火(huo)(huo)(huo)性好，無(wu)論是(shi)(shi)油冷(leng)還是(shi)(shi)水冷(leng)都可以充分硬化(hua)。但淬(cui)火(huo)(huo)(huo)溫(wen)度過高時，殘留(liu)(liu)的(de)(de)(de)奧氏體就多，回(hui)(hui)火(huo)(huo)(huo)以后的(de)(de)(de)強度降低。12Cr13（410）不(bu)銹鋼管的(de)(de)(de)淬(cui)火(huo)(huo)(huo)條件與力(li)學(xue)性能的(de)(de)(de)關系如圖2-3所示(shi)。淬(cui)火(huo)(huo)(huo)狀態下的(de)(de)(de)殘留(liu)(liu)變(bian)形大，金相組織(zhi)不(bu)穩定(ding)，所以淬(cui)火(huo)(huo)(huo)后要(yao)進(jin)行回(hui)(hui)火(huo)(huo)(huo)處理，力(li)學(xue)性能依回(hui)(hui)火(huo)(huo)(huo)溫(wen)度的(de)(de)(de)不(bu)同而(er)變(bian)化(hua)。回(hui)(hui)火(huo)(huo)(huo)時一(yi)定(ding)要(yao)避開400～550℃這個(ge)脆化(hua)區域，因此一(yi)般(ban)(ban)只進(jin)行250℃的(de)(de)(de)低溫(wen)回(hui)(hui)火(huo)(huo)(huo)或700℃左右的(de)(de)(de)高溫(wen)回(hui)(hui)火(huo)(huo)(huo)。

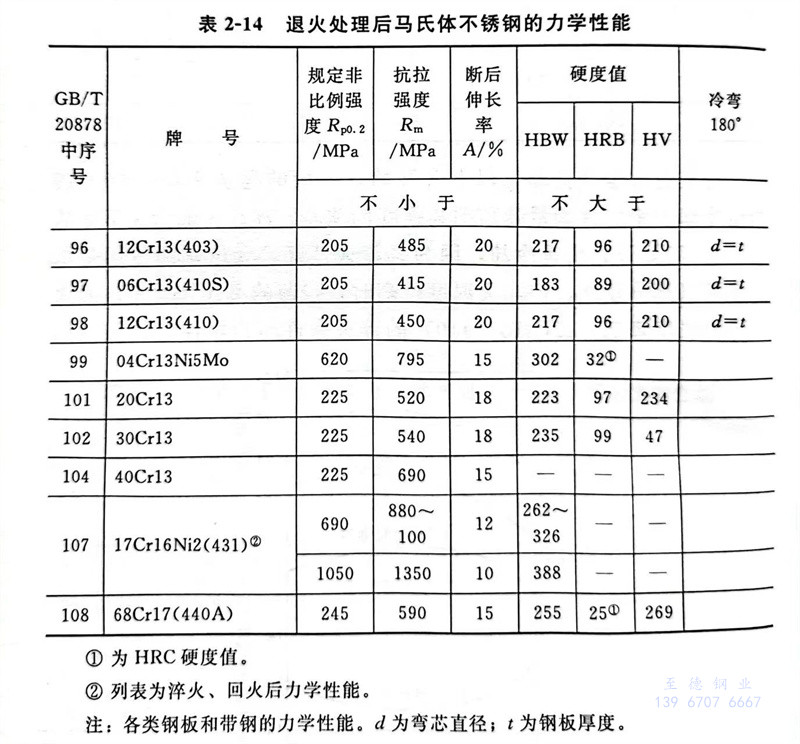

 退火(huo)處理(li)后馬氏體不銹鋼管的力學性(xing)能，見表2-14。

      ①. 為HRC硬度(du)值。

      ②. 列(lie)表為淬(cui)火(huo)、回(hui)火(huo)后力學性能。

  注：各類鋼板和帶鋼的力學性(xing)能。d為彎(wan)芯(xin)直徑(jing)；t為鋼板厚度。

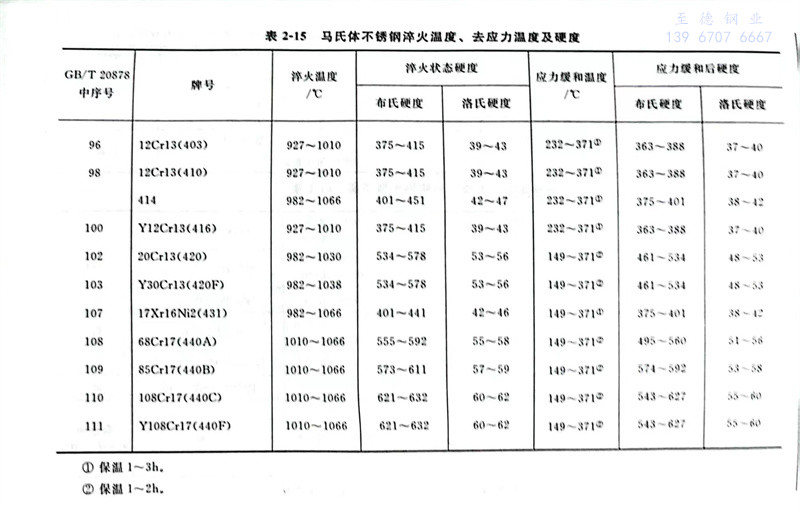

 馬(ma)氏體不銹鋼(gang)淬火(huo)溫度(du)(du)、去應力溫度(du)(du)及(ji)硬(ying)度(du)(du)，見表(biao)2-15。
