1. 耐熱鋼的冶煉(lian)

  冶煉耐熱(re)鋼(gang)一般是使用電弧爐或感應爐熔煉。質量要求更高的往往采用真空精煉和爐外精煉工藝。

2. 耐熱鋼的鑄造

  某些鑄造(zao)(zao)高合金耐(nai)熱(re)鋼構件(jian)(jian)，難以進一(yi)步加工變形，但是生產鑄件(jian)(jian)不(bu)僅比軋材(cai)經濟(ji)合算，而且鑄件(jian)(jian)還(huan)有較高的持久強度。所以在耐(nai)熱(re)鋼中(zhong)，耐(nai)熱(re)鋼鑄件(jian)(jian)占有相(xiang)當大的比例。鑄造(zao)(zao)方(fang)法(fa)除采用(yong)砂型鑄造(zao)(zao)外，還(huan)可用(yong)精(jing)(jing)密鑄造(zao)(zao)工藝以獲(huo)得表面光滑、尺寸(cun)精(jing)(jing)確的產品(pin)。對合成氨(an)和乙烯裂解用(yong)的高溫爐管往往采用(yong)離心(xin)鑄造(zao)(zao)的方(fang)法(fa)。

3. 耐熱(re)鋼熱(re)處理

  馬氏體耐熱(re)(re)鋼(gang)的熱(re)(re)處理使用(yong)調質處理，以穩定組織，得到(dao)良好的綜合力學性(xing)能和高溫強度(du)。

  鐵(tie)素體鋼(gang)不能通過(guo)熱處理強化。為消除因冷塑性變形加工和焊接所導致的內應力，可在(zai)650～830℃進行退(tui)火(huo)(huo)處理，退(tui)火(huo)(huo)后快速冷卻(que)，以便迅速地經過(guo)475℃脆(cui)性溫度范(fan)圍。

  奧氏(shi)體(ti)(ti)抗氧化(hua)(hua)不銹鋼大多采用(yong)高溫固溶熱(re)處(chu)理，以獲得良好的(de)冷(leng)變形(xing)性。奧氏(shi)體(ti)(ti)熱(re)強(qiang)鋼則先用(yong)高溫固溶處(chu)理，然后再在高于使用(yong)溫度(du)60～100℃條件下進行(xing)時效處(chu)理，使組織穩定化(hua)(hua)，同時析出第二相，以強(qiang)化(hua)(hua)基體(ti)(ti)。

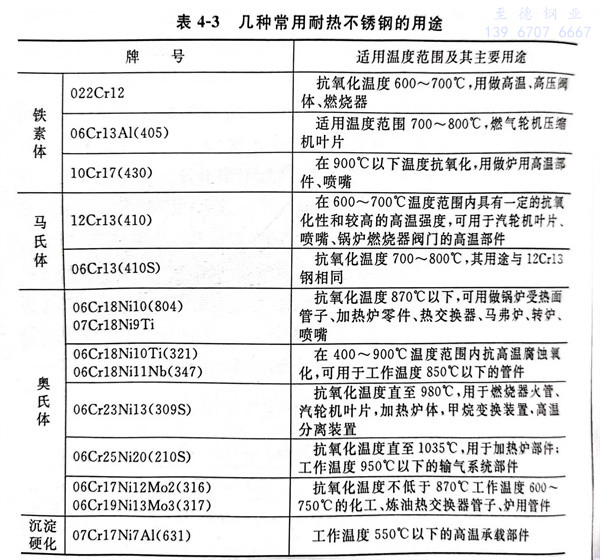

  耐熱鑄(zhu)(zhu)鋼大多是(shi)在(zai)鑄(zhu)(zhu)造態(tai)下使用(yong)，也有的可根據耐熱鋼的種類采(cai)用(yong)相應的熱處(chu)理工藝進行熱處(chu)理。耐熱不銹鋼的用(yong)途見表4-3。
