1. 不銹鋼塔上儀表管口有液位計、溫度計、壓力表等，這些儀(yi)表管口應設在操作區內平臺上或梯子旁邊，便于觀察、操作和檢修的地方。儀表最好不要放在人孔旁（有破損的危險）。

2. 測量氣相溫度、壓力的溫度計和壓力計不能位于降液區。有些降液板下方設置有受液盤，此時塔盤的降液區并不是液體真正降落的區域，應該視塔盤擋板附近為降液區。分析口應設置平臺區域，以便于操作。由于降液區的影響，儀表及分析不銹(xiu)鋼(gang)管口的布置不能滿足上述要求時，可采取加大平臺、延伸爬梯高度等方法解決。

3. 液(ye)(ye)位(wei)計和液(ye)(ye)面調節器管口方位(wei)設(she)計

   a. 液(ye)位計和液(ye)面調節(jie)器的(de)(de)開口應(ying)布置在便于(yu)監(jian)視、檢查(cha)及能從抽出泵和調節(jie)閥的(de)(de)旁通處(chu)看(kan)見的(de)(de)位置，且液(ye)面應(ying)不受流入液(ye)體沖擊(ji)的(de)(de)影響。

   b. 液(ye)面調節變(bian)送器(qi)應設在平(ping)(ping)臺(tai)或梯(ti)子上操(cao)作方便(bian)的(de)地(di)方，站在梯(ti)子平(ping)(ping)臺(tai)上操(cao)作的(de)液(ye)位(wei)調節器(qi)和液(ye)位(wei)計宜安裝在梯(ti)子的(de)右側(ce)。液(ye)位(wei)計不能穿(chuan)越平(ping)(ping)臺(tai)，不能位(wei)于爬(pa)梯(ti)靠平(ping)(ping)臺(tai)的(de)一側(ce)，以免阻礙通道。

   c. 液(ye)(ye)位計不(bu)得位于其上層塔盤(pan)的降液(ye)(ye)區，以防(fang)止液(ye)(ye)位計出現假液(ye)(ye)位。

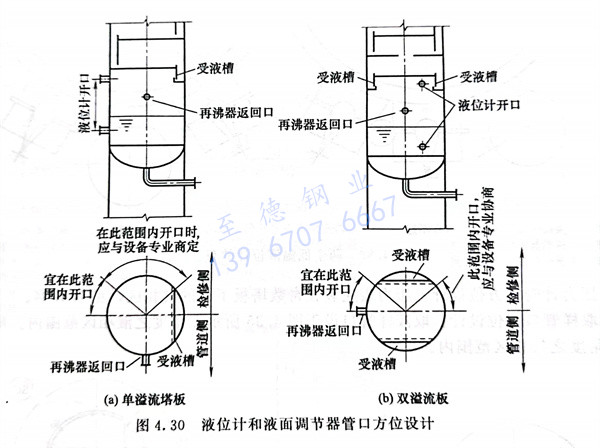

   d. 液位(wei)調節(jie)器最適宜的位(wei)置，是(shi)在檢查液位(wei)調節(jie)器時，可以看到液位(wei)計的地方(fang)，并(bing)應考慮由于液相進料影(ying)響的液位(wei)波動。當(dang)設置的擋板不能(neng)避免液位(wei)波動時，應與設備專業協商(shang)解決液位(wei)計的方(fang)位(wei)，取決于受液槽與再(zai)沸器返回(hui)口間的關系，如圖4.30所(suo)示(shi)。

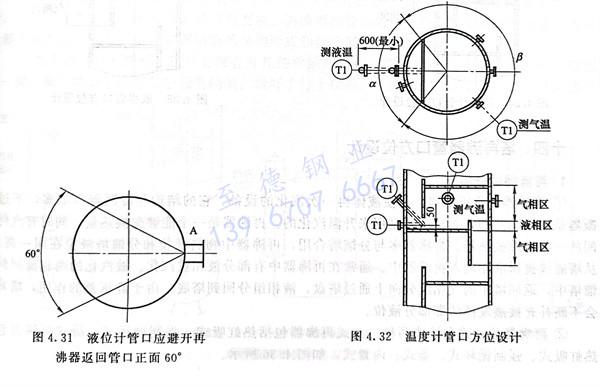

   e. 為使液(ye)位(wei)計指示準確，管口(kou)應避開再沸器返(fan)回管口(kou)正面60°角范(fan)圍內(nei)，見圖4.31，管口(kou)A為再沸器返(fan)回管口(kou)，在(zai)這(zhe)個管口(kou)正面60°的范(fan)圍內(nei)，不(bu)布置液(ye)位(wei)計管口(kou)。若在(zai)液(ye)位(wei)計接(jie)口(kou)處設有擋板，則可不(bu)受上(shang)述范(fan)圍限制。液(ye)位(wei)計不(bu)安裝在(zai)塔平臺入(ru)口(kou)處，以免堵塞(sai)通道，最好位(wei)于平臺端部。

4. 溫(wen)度計管口方(fang)位設計

   a. 測液溫：通(tong)常由降流(liu)板側插(cha)入液相區，如圖4.32所(suo)示，大約高(gao)出塔(ta)(ta)板50mm處，不(bu)宜高(gao)出100mm。測氣(qi)溫：置于(yu)氣(qi)相區，如圖4.32所(suo)示。溫度計套管伸入塔(ta)(ta)內需(xu)檢查是否與(yu)降流(liu)板式凸出物內件相撞，且要考慮其(qi)插(cha)入或抽出空間，并注意避(bi)免(mian)妨礙人孔的通(tong)道。抽出空間最小為600mm。

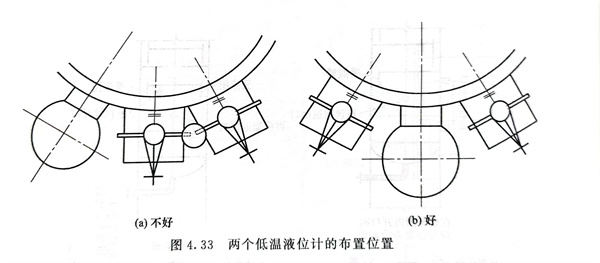

   b. 兩個低溫(wen)液(ye)位計不(bu)要靠在一起(qi)，防止“冷橋”產生和結霜，如圖4.33所示。

5. 壓力(li)計(ji)管口方位設計(ji)。壓力(li)表應裝在奇數塔板下面的氣相區，見(jian)圖(tu)4.34。

6. 取樣管(guan)口方位設計。取液樣管(guan)口設于圖4.35所示(shi)α角度之(zhi)液相區范(fan)圍(wei)內。取氣樣管(guan)口設于β角度之(zhi)氣相區范(fan)圍(wei)內。
