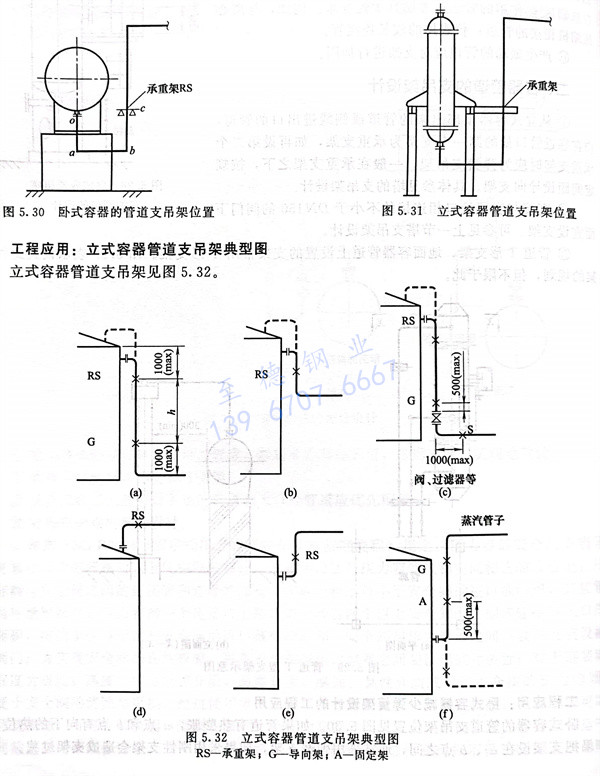

臥(wo)式容器的管(guan)道支(zhi)吊(diao)架位置見圖(tu)5.30。如(ru)果(guo)管(guan)道有(you)熱膨脹，a點和b點有(you)向下(xia)的熱位移；如(ru)果(guo)把支(zhi)架設在(zai)a、b點之間，通常采(cai)(cai)用彈簧支(zhi)架，如(ru)果(guo)采(cai)(cai)用剛性支(zhi)架會造成支(zhi)架過(guo)載。
現在把滑動支架（承重架）RS放在c點，該點與管口的標高大致平齊，這樣a點及b點向下的位移基本一致，RS支架可采用剛性滑動架，在這點管道是沒有垂直位移的，只有水平位移。c點的位置也允許上下稍有變動。根據管徑、溫度情況，可采用不等腿的U形管。但如bc段太長，RS架處就可能有向上的位移，使支架脫空，RS剛性架就失去意義。所以bc段不能比oa段長得太多。RS支架可以從設備或地面生根。
