一、泵的布置(zhi)方式(shi)和要(yao)求
①. 露天布(bu)置。
泵(beng)布(bu)置在(zai)管(guan)廊(lang)下或管(guan)廊(lang)與塔(ta)、容器之(zhi)間(jian)，平(ping)行(xing)(xing)于(yu)管(guan)廊(lang)排成(cheng)一列。在(zai)管(guan)廊(lang)下布(bu)置泵(beng)時，一般是(shi)泵(beng)-原動機的長軸與管(guan)廊(lang)成(cheng)直角，當(dang)泵(beng)-電機長軸過長妨礙通道時，可轉(zhuan)90°，即與管(guan)廊(lang)平(ping)行(xing)(xing)。泵(beng)也可分散布(bu)置在(zai)被(bei)抽吸設備的附近。其優點(dian)是(shi)通風良好，操(cao)作(zuo)和檢修方便。
a. 在(zai)國(guo)內露天布(bu)(bu)置的泵(beng)(beng)，一般都布(bu)(bu)置在(zai)管(guan)廊(lang)(lang)下，無(wu)論管(guan)廊(lang)(lang)上方是(shi)否布(bu)(bu)置空冷器。在(zai)6m一跨之內可布(bu)(bu)置大型(xing)泵(beng)(beng)1臺(tai)、中型(xing)泵(beng)(beng)2臺(tai)、小型(xing)泵(beng)(beng)3臺(tai)，一般泵(beng)(beng)單排布(bu)(bu)置，泵(beng)(beng)端(duan)第一個管(guan)口或出口中心線(xian)對齊，距管(guan)廊(lang)(lang)柱中心線(xian)的間距在(zai)0.6～2.0m之間。
b. 在(zai)(zai)國外(wai)露天布(bu)置(zhi)的泵(beng)(beng)(beng)(beng)，在(zai)(zai)管廊(lang)上方(fang)無空冷器(qi)時，泵(beng)(beng)(beng)(beng)布(bu)置(zhi)在(zai)(zai)管廊(lang)內(nei)側，泵(beng)(beng)(beng)(beng)出(chu)口中(zhong)(zhong)心(xin)線對齊，距(ju)管廊(lang)柱中(zhong)(zhong)心(xin)線0.6m。在(zai)(zai)管廊(lang)上方(fang)有空冷器(qi)時，如(ru)(ru)泵(beng)(beng)(beng)(beng)的操(cao)作溫度為340℃以下，則泵(beng)(beng)(beng)(beng)布(bu)置(zhi)在(zai)(zai)管廊(lang)外(wai)側，泵(beng)(beng)(beng)(beng)出(chu)口中(zhong)(zhong)心(xin)線對齊，伸(shen)出(chu)管廊(lang)距(ju)柱中(zhong)(zhong)心(xin)線0.6m，泵(beng)(beng)(beng)(beng)的驅(qu)動(dong)機(ji)在(zai)(zai)管廊(lang)內(nei)側；如(ru)(ru)泵(beng)(beng)(beng)(beng)的操(cao)作溫度等于或高于340℃時，則泵(beng)(beng)(beng)(beng)布(bu)置(zhi)在(zai)(zai)管廊(lang)外(wai)側，泵(beng)(beng)(beng)(beng)出(chu)口中(zhong)(zhong)心(xin)線對齊，距(ju)管廊(lang)柱中(zhong)(zhong)心(xin)線3m，泵(beng)(beng)(beng)(beng)的驅(qu)動(dong)機(ji)也(ye)在(zai)(zai)管廊(lang)外(wai)側。
②. 半(ban)露天布置(zhi)。
半露(lu)天布置(zhi)的(de)泵(beng)(beng)適用于多雨(yu)地(di)區，一般在(zai)(zai)管(guan)(guan)廊下方布置(zhi)泵(beng)(beng)，在(zai)(zai)上方管(guan)(guan)道(dao)上部(bu)設頂(ding)棚，或將泵(beng)(beng)布置(zhi)在(zai)(zai)框架的(de)下層地(di)面上，以框架平臺(tai)作為頂(ding)棚。這些泵(beng)(beng)可根據與(yu)泵(beng)(beng)有關的(de)設備布置(zhi)要求，將泵(beng)(beng)布置(zhi)成單排、雙(shuang)排或多排。

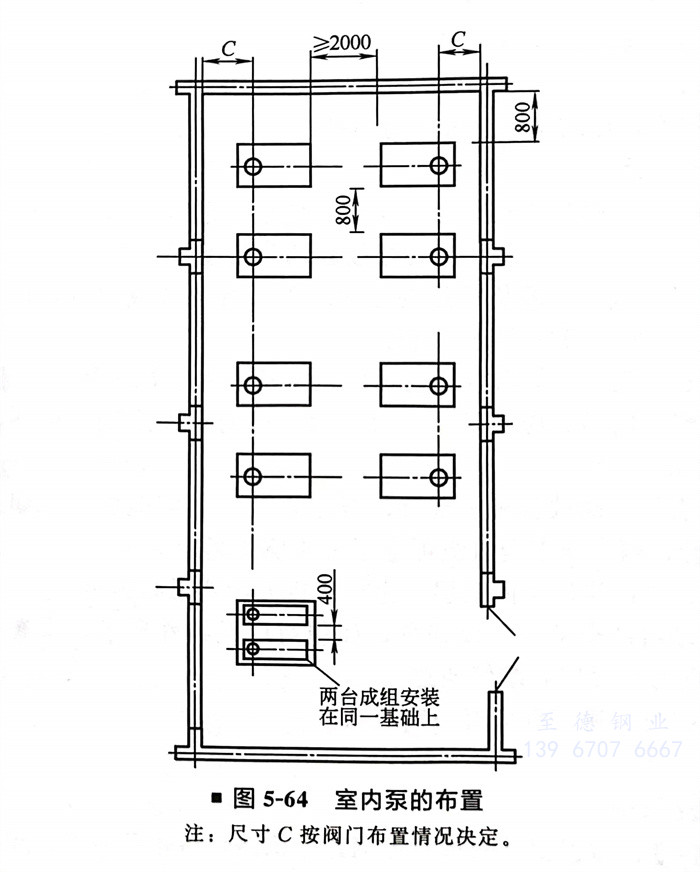

③. 室內布置。
在(zai)(zai)寒冷或多風沙地區，泵(beng)布置(zhi)在(zai)(zai)室內(nei)(nei)。如(ru)果工藝過程(cheng)要求設備(bei)布置(zhi)在(zai)(zai)室內(nei)(nei)時，其所需的泵(beng)也(ye)應在(zai)(zai)室內(nei)(nei)布置(zhi)。
a. 泵布(bu)(bu)置(zhi)在室內時，熱油(you)(you)泵（操(cao)作溫度等于(yu)(yu)或高于(yu)(yu)自(zi)燃(ran)點(dian)的(de)可(ke)燃(ran)液(ye)體泵）與冷油(you)(you)泵（操(cao)作溫度低于(yu)(yu)自(zi)燃(ran)點(dian)的(de)甲B、乙A類可(ke)燃(ran)液(ye)體泵）或液(ye)態烴泵應(ying)分別布(bu)(bu)置(zhi)在各自(zi)的(de)房間內。各泵房中間應(ying)采用(yong)防火墻隔開(kai)。門窗(chuang)的(de)距離不(bu)應(ying)小于(yu)(yu)4.5m。如(ru)果泵的(de)數量較少，熱油(you)(you)泵可(ke)以與冷油(you)(you)泵同房布(bu)(bu)置(zhi)，但(dan)冷、熱油(you)(you)泵之間應(ying)有不(bu)小于(yu)(yu)4.5m的(de)間距。
b. 甲、乙A類液(ye)體泵(beng)房的地面不應有地坑或地溝，為防止(zhi)油(you)氣(qi)積(ji)聚(ju)，宜(yi)在側墻下部采取(qu)通風(feng)措(cuo)施(shi)。
④. 單排布置的泵。
大小不(bu)一的泵成(cheng)排(pai)布置(zhi)時，一般有三(san)種排(pai)列方(fang)式(shi)。
a. 泵端第(di)一個管口(kou)或出口(kou)中心(xin)線取齊。離心(xin)泵并列布(bu)置時，泵端第(di)一個管口(kou)或出口(kou)中心(xin)線對(dui)齊，這樣布(bu)置管道比較整齊，泵前也有了方便統一的操(cao)作面。
b. 泵端基礎(chu)(chu)面取齊，便(bian)于設置排(pai)(pai)污(wu)管或(huo)排(pai)(pai)污(wu)溝以及基礎(chu)(chu)施工(gong)方便(bian)。
c. 動(dong)力(li)端基礎(chu)面取齊(qi)。如泵用電機(ji)帶(dai)動(dong)時，引向電機(ji)的電纜接線(xian)容易(yi)且(qie)經濟；泵的開關(guan)和電流盤在(zai)一條線(xian)上取齊(qi)，不僅排列(lie)整齊(qi)，且(qie)電機(ji)端容易(yi)操作。但是泵的大小(xiao)差別很大時可(ke)能(neng)造(zao)成(cheng)吸入管(guan)過長。
⑤. 雙(shuang)排布置(zhi)的泵。
泵成雙排(pai)布置時(shi)，宜將兩(liang)排(pai)泵的動力端相對，在中間留出檢修通道。
⑥. 多排(pai)布置的泵(beng)。
泵(beng)成多排(pai)布置(zhi)時，宜兩排(pai)泵(beng)的動力端相對，兩排(pai)中的一排(pai)與另兩排(pai)中的一排(pai)出(chu)(chu)口端相對，中間留出(chu)(chu)檢(jian)修和操作通(tong)道。
⑦. 蒸(zheng)汽往復泵的動力側和(he)泵側應留(liu)有抽(chou)出活(huo)塞和(he)拉桿(gan)的位置。
⑧. 立式泵(beng)布(bu)置在(zai)管廊下方或(huo)框架(jia)下方時，其上(shang)方應(ying)留(liu)出泵(beng)體安裝和檢修所(suo)需的(de)空間。
二、泵(beng)的間距
①. 按(an)SH／T3011規定，兩臺泵(beng)之間的(de)凈距，不(bu)宜(yi)小于0.7m（HG 20546規定，最小凈距為0.8m，需根據項目(mu)實際(ji)情況(kuang)選擇(ze)），但安裝(zhuang)在聯合基礎(chu)上的(de)泵(beng)除外。
②. 泵布(bu)置在管廊(lang)下方或外側(ce)時(shi)，泵的檢(jian)修(xiu)(xiu)空(kong)間凈空(kong)不(bu)(bu)(bu)宜小(xiao)于(yu)3m。泵端前(qian)面的操作通(tong)(tong)道寬度(du)(du)不(bu)(bu)(bu)應小(xiao)于(yu)1m。對于(yu)多級泵泵端前(qian)面的檢(jian)修(xiu)(xiu)通(tong)(tong)道寬度(du)(du)不(bu)(bu)(bu)應小(xiao)于(yu)1.8m，一(yi)般(ban)泵端前(qian)面的檢(jian)修(xiu)(xiu)通(tong)(tong)道寬度(du)(du)不(bu)(bu)(bu)應小(xiao)于(yu)1.25m，以便小(xiao)型(xing)叉(cha)車通(tong)(tong)過。
③. 泵布置在室內時，一般(ban)不考慮機(ji)動檢(jian)修車輛的(de)通行要求(qiu)。泵端或(huo)泵側與(yu)墻之間的(de)凈(jing)(jing)距不宜(yi)小(xiao)于1.0m，兩排(pai)泵凈(jing)(jing)距不應小(xiao)于2m。
④. 泵進、出口閥門手輪到鄰近泵的最(zui)突出部分或柱(zhu)子的凈距最(zui)少為0.75m，電(dian)機之間的距離(li)為1.5～2m。

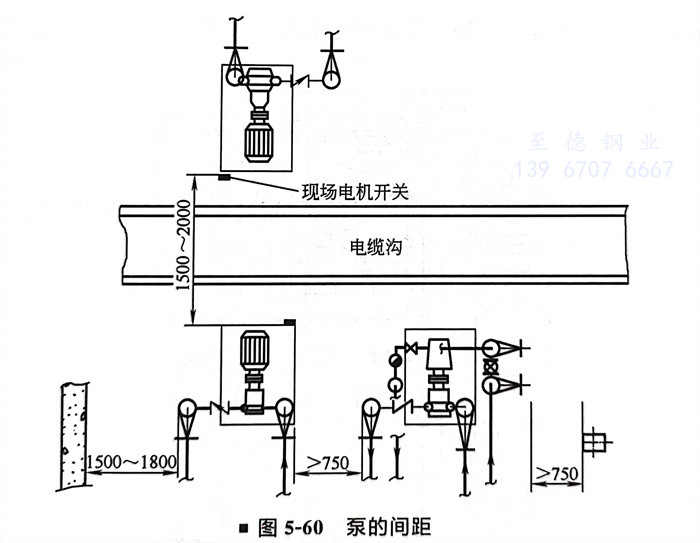

泵的間距如(ru)圖5-60所(suo)示(shi)。
三、泵的(de)基礎
①. 泵(beng)的(de)基礎尺(chi)(chi)寸一(yi)般由泵(beng)制造廠給出泵(beng)的(de)底座尺(chi)(chi)寸的(de)大(da)小確定。可(ke)按地腳螺栓(shuan)中心線(xian)到基礎邊200～250mm估計(ji)。設計(ji)泵(beng)的(de)基礎時應按預留孔(kong)方案考慮，現場施(shi)工需待泵(beng)到貨后核實尺(chi)(chi)寸后方可(ke)施(shi)工。
②. 泵(beng)(beng)(beng)的基礎面(mian)宜比地面(mian)高(gao)出200mm，大(da)型泵(beng)(beng)(beng)可高(gao)出100mm，小(xiao)型泵(beng)(beng)(beng)如(ru)比例泵(beng)(beng)(beng)、柱塞泵(beng)(beng)(beng)、小(xiao)齒輪(lun)泵(beng)(beng)(beng)等可高(gao)出地面(mian)300～500mm，使(shi)泵(beng)(beng)(beng)軸(zhou)中心線高(gao)出地面(mian)600mm，并可2～3臺成組安(an)裝在同一個基礎上。
四、泵布置的(de)工程實例
工(gong)程實例一

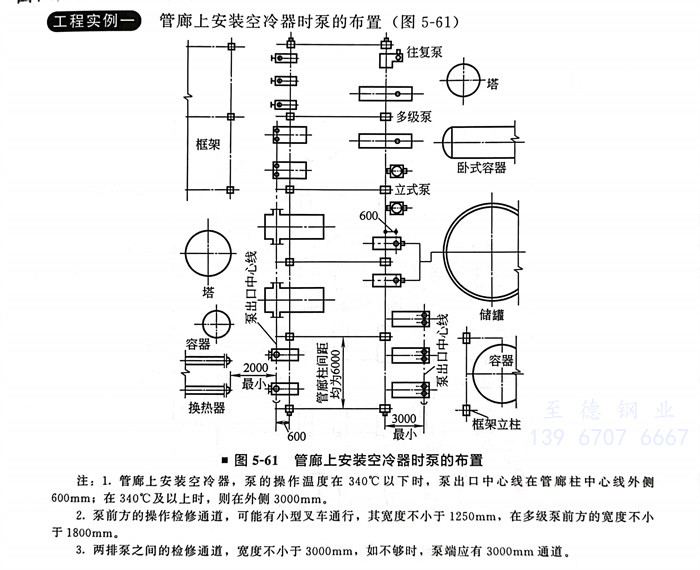

管廊上安裝空冷器時(shi)泵的布置（圖5-61）
注(zhu)：1. 管廊(lang)上(shang)安(an)裝空冷(leng)器，泵的操作溫度在(zai)340℃以(yi)下時，泵出(chu)口中心(xin)線在(zai)管廊(lang)柱中心(xin)線外(wai)側600mm；在(zai)340℃及(ji)以(yi)上(shang)時，則在(zai)外(wai)側3000mm。
2. 泵(beng)前(qian)方的操作(zuo)檢(jian)修通道，可能有小型(xing)叉(cha)車通行，其寬度(du)不小于1250mm，在多級(ji)泵(beng)前(qian)方的寬度(du)不小于1800mm。
3. 兩排(pai)泵之間的檢修(xiu)通道(dao)，寬度不(bu)小于3000mm，如不(bu)夠時(shi)，泵端應有(you)3000mm通道(dao)。
