一、彎頭的分類


1. 以材質(zhi)劃分(fen)：


     ①. 碳鋼(gang)：ASTM A234（中、高溫用(yong)鍛制碳鋼(gang)和合金鋼(gang)管道(dao)配件）WPB、WPC；


     ②. 合金：ASTM A234 WP1、WP12、WP11、WP22、WP5、WP 91、WP911；


     ③. 不銹(xiu)鋼(gang)：ASTM A403（鍛制奧氏(shi)體(ti)不銹(xiu)鋼(gang)管配件(jian)）WP304、304L、304H、304LN、304N，ASTMA403 WP 316、316L、316H、316LN、316N、316Ti,ASTM A403 WP321、321H,ASTMA403 WP 347、347H；


     ④. 高性能鋼：ASTM A860（鍛制高強度低合(he)金鋼對焊配件）WPHY 42、46、52、60、65、70；


     ⑤. 鑄(zhu)鋼，合(he)金鋼，不銹鋼，銅，鋁(lv)合(he)金，塑料，氬硌瀝，PVC（聚氯(lv)乙烯(xi)(xi)），PPR、RFPP（增強聚丙(bing)烯(xi)(xi)）等。


 2. 以(yi)制(zhi)作方法劃分可分為推制(zhi)、壓制(zhi)、鍛制(zhi)、鑄造等。


 3. 以制造標(biao)(biao)(biao)(biao)準劃分可分為國標(biao)(biao)(biao)(biao)、化標(biao)(biao)(biao)(biao)、美標(biao)(biao)(biao)(biao)、電標(biao)(biao)(biao)(biao)、船標(biao)(biao)(biao)(biao)、水標(biao)(biao)(biao)(biao)、德標(biao)(biao)(biao)(biao)、日標(biao)(biao)(biao)(biao)、俄標(biao)(biao)(biao)(biao)等。


 4. 按它的曲率半(ban)徑(jing)來分：可分為長半(ban)徑(jing)彎頭(tou)(tou)和短半(ban)徑(jing)彎頭(tou)(tou)。長半(ban)徑(jing)彎頭(tou)(tou)指它的曲率半(ban)徑(jing)等于(yu)1.5倍(bei)管子(zi)的外徑(jing)，即R=1.5D；短半(ban)徑彎頭指(zhi)它的曲率半(ban)徑等于(yu)管(guan)子外徑，即R=1.0DD為彎頭直徑，R為曲率半(ban)徑）。


 5. 若按壓力等級來分：大(da)約有(you)17種，和美(mei)國的管子標(biao)準是相同的，有(you)：Sch5S、Sch10S、Sch10、Sch20、Sch30、Sch40S、STD、Sch40、Sch60、Sch80S、XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXS；其中最常用的是STD和XS2種。


 6. 按(an)照不同形狀用途可以(yi)分為(wei)：對焊(han)彎(wan)頭(tou)(tou)(tou)、承插彎(wan)頭(tou)(tou)(tou)、法蘭彎(wan)頭(tou)(tou)(tou)、溝槽式(shi)彎(wan)頭(tou)(tou)(tou)、卡套式(shi)彎(wan)頭(tou)(tou)(tou)、雙承彎(wan)頭(tou)(tou)(tou)、異(yi)徑彎(wan)頭(tou)(tou)(tou)、呆(dai)座彎(wan)頭(tou)(tou)(tou)、內外牙彎(wan)頭(tou)(tou)(tou)、沖壓彎(wan)頭(tou)(tou)(tou)、推制彎(wan)頭(tou)(tou)(tou)、內絲彎(wan)頭(tou)(tou)(tou)等。



二、彎頭的選用


 1. 彎(wan)頭(tou)常用(yong)(yong)于管(guan)道的(de)彎(wan)曲(qu)部位，用(yong)(yong)以改變(bian)管(guan)道的(de)走向，常用(yong)(yong)的(de)有(you)45°彎(wan)頭(tou)和90°彎(wan)頭(tou)。


 2. 長半徑彎頭（long radiusdius elbow)(R=1.5DN)：一般情況下，應優先采用(yong)。


 3. 短半徑(jing)彎頭（hort radiusis elbow)(R=1.0DN)：多用于(yu)尺寸(cun)受限制的場合(he)(he)。其最高工作壓力不(bu)宜超(chao)過同規格(ge)長半徑(jing)彎頭的0.8倍短半徑(jing)彎頭，通常用在管(guan)系安(an)裝位(wei)置(zhi)較(jiao)緊(jin)湊的場合(he)(he)，或者(zhe)為了降低成本的場合(he)(he)。


 4. 斜(xie)(xie)接(jie)(jie)(jie)彎(wan)頭（mitered elbow）是用(yong)普(pu)通鋼管(guan)(guan)(guan)切成(cheng)，用(yong)于(yu)(yu)大直(zhi)徑的(de)管(guan)(guan)(guan)線(xian)比彎(wan)頭便(bian)宜，用(yong)于(yu)(yu)小(xiao)直(zhi)徑管(guan)(guan)(guan)線(xian)則較(jiao)(jiao)貴(gui)，并且有(you)其他缺點，但在斜(xie)(xie)接(jie)(jie)(jie)管(guan)(guan)(guan)中壓(ya)力(li)降低比彎(wan)頭大，故(gu)斜(xie)(xie)接(jie)(jie)(jie)管(guan)(guan)(guan)一(yi)般(ban)用(yong)于(yu)(yu)低壓(ya)大口徑管(guan)(guan)(guan)線(xian)。通常用(yong)于(yu)(yu)低壓(ya)（設(she)計壓(ya)力(li)2.0MPa）、水(shui)以及類似流體介質條件比較(jiao)(jiao)緩和的(de)大尺寸管(guan)(guan)(guan)道(dao)上，當(dang)斜(xie)(xie)接(jie)(jie)(jie)彎(wan)頭的(de)單節變(bian)方向角(jiao)大于(yu)(yu)45°時(shi)，不宜用(yong)于(yu)(yu)有(you)毒、可燃介質管(guan)(guan)(guan)道(dao)，或承(cheng)受振動、壓(ya)力(li)脈動及由于(yu)(yu)溫(wen)度變(bian)化產(chan)生(sheng)交變(bian)載(zai)荷的(de)管(guan)(guan)(guan)道(dao)上。


5. 彎管(bend)(R=nDN)：用(yong)(yong)于緩和介質在(zai)拐(guai)彎處的沖刷和動能，可(ke)用(yong)(yong)到(dao)R=3DN 6DN、10DN、20DN。


6. 推制彎(wan)頭和擠壓(ya)彎(wan)頭：常用于介質條件比較苛(ke)刻的中小尺寸(cun)管道上。


7. 焊制斜接彎(wan)頭：常用于介質(zhi)條件(jian)比較緩和的(de)大尺寸管道上(shang)，同時要求其彎(wan)曲半徑不宜小(xiao)于其公稱直徑的(de)1.5倍。


8. 其他，例(li)如(ru)：180°彎(wan)頭，內外螺紋彎(wan)頭，活接頭彎(wan)頭等。

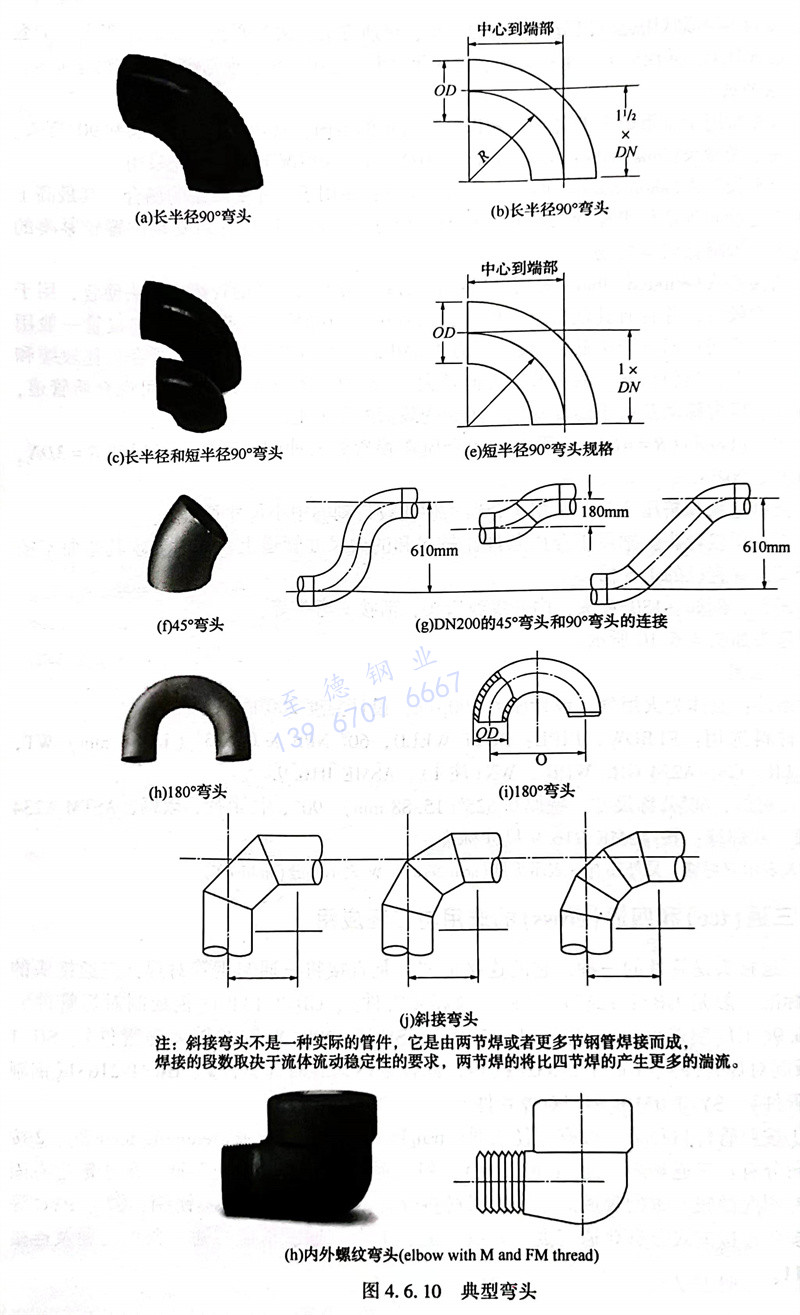

 典型彎(wan)頭如圖4.6.10所示(shi)。


圖 10.jpg


三(san)、工程應用


  設計(ji)條件：流體為火(huo)炬(ju)氣，設計(ji)壓(ya)力100psig，設計(ji)溫度200F。


  彎頭材料選用：ELBOW，PIPE：BUTT WELD，60＂NPS X 0.625”（15.88 mm）WT，90 DEG，LR，CS，A234 GR．WPB，WX（注1），ASME B16.9．


  彎頭，對焊，60＂公稱(cheng)尺寸(cun)，壁(bi)厚0.625＂（15.88mm），90°，長半徑，碳(tan)鋼，ASTM A234WPB等級，雙焊縫，按ASME B16.9尺寸(cun)標準。


  注(zhu)：WX表(biao)示(shi)(shi)雙焊縫。另外還(huan)有S表(biao)示(shi)(shi)無縫（seamless），W表(biao)示(shi)(shi)有縫（welded）。
