臥(wo)(wo)式設備一(yi)般指臥(wo)(wo)式容(rong)器(qi)（儲罐）和(he)臥(wo)(wo)式換熱(re)器(qi)。

①. 對于(yu)臥(wo)式儲罐，其(qi)固(gu)定端的(de)(de)確定需保證(zheng)(zheng)最(zui)(zui)主(zhu)要管(guan)(guan)道（連接(jie)(jie)敏感設(she)(she)(she)備(bei)或者與(yu)工(gong)藝主(zhu)流(liu)程(cheng)關系密切，且口(kou)徑較(jiao)大，溫度較(jiao)高，受力(li)要求比較(jiao)苛刻的(de)(de)管(guan)(guan)道。若臥(wo)式儲罐連接(jie)(jie)很(hen)多管(guan)(guan)線，不分主(zhu)次，按(an)接(jie)(jie)管(guan)(guan)多、接(jie)(jie)管(guan)(guan)口(kou)徑大的(de)(de)一側為固(gu)定端）的(de)(de)受力(li)最(zui)(zui)優。一般情況下，設(she)(she)(she)備(bei)的(de)(de)直徑、壁厚遠大于(yu)與(yu)其(qi)相連接(jie)(jie)管(guan)(guan)道的(de)(de)。運(yun)行狀態熱膨(peng)脹時，管(guan)(guan)道是不易推動(dong)設(she)(she)(she)備(bei)的(de)(de)，而設(she)(she)(she)備(bei)的(de)(de)熱位移(yi)是可以推動(dong)與(yu)之相連管(guan)(guan)道的(de)(de)。為使最(zui)(zui)主(zhu)要管(guan)(guan)道受力(li)最(zui)(zui)優，則需要保證(zheng)(zheng)設(she)(she)(she)備(bei)對管(guan)(guan)道的(de)(de)附(fu)加(jia)位移(yi)最(zui)(zui)小。讓設(she)(she)(she)備(bei)的(de)(de)固(gu)定端距離最(zui)(zui)主(zhu)要管(guan)(guan)道的(de)(de)連接(jie)(jie)管(guan)(guan)口(kou)最(zui)(zui)近(jin)。設(she)(she)(she)備(bei)對管(guan)(guan)線的(de)(de)附(fu)加(jia)位移(yi)計算(suan)詳(xiang)見(jian)配管(guan)(guan)設(she)(she)(she)計參(can)考(kao)書《管(guan)(guan)道應力(li)分析與(yu)工(gong)程(cheng)應用》。

②. 對(dui)于臥式換(huan)熱(re)器，一(yi)般把靠近抽芯(xin)側的支座當(dang)作固定(ding)端(duan)(duan)。不過，固定(ding)端(duan)(duan)設(she)置在遠離抽芯(xin)側，對(dui)抽芯(xin)及設(she)備(bei)熱(re)脹冷縮的吸收也(ye)無影響，因此，可參照上述臥式儲罐固定(ding)端(duan)(duan)設(she)置原則來(lai)確定(ding)。

工程實例一

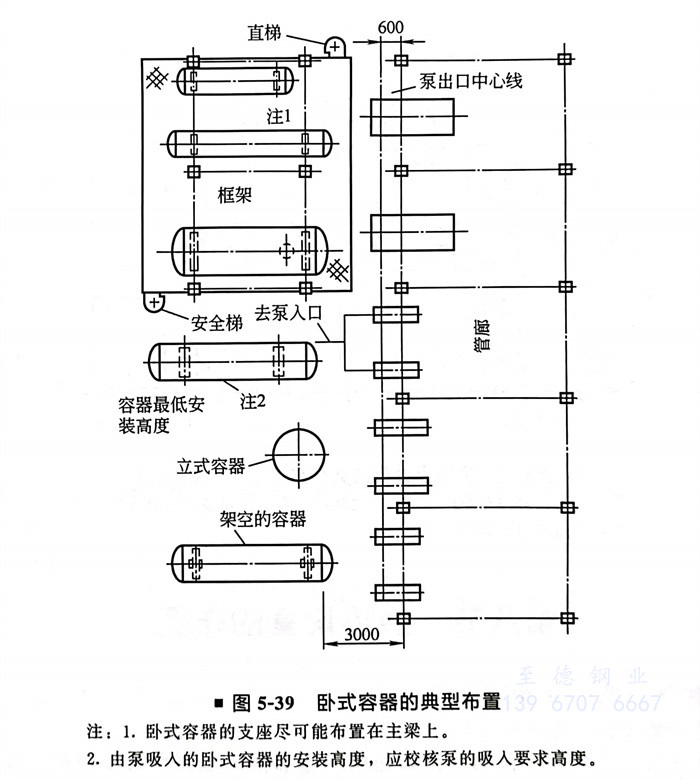

臥式容器的(de)典(dian)型布置（圖5-39）

注：1. 臥式容器的支(zhi)座(zuo)盡可能布置在(zai)主(zhu)梁上。

2. 由泵(beng)吸入的(de)臥式(shi)容器的(de)安裝高度，應校核(he)泵(beng)的(de)吸入要求(qiu)高度。

工程實(shi)例(li)二

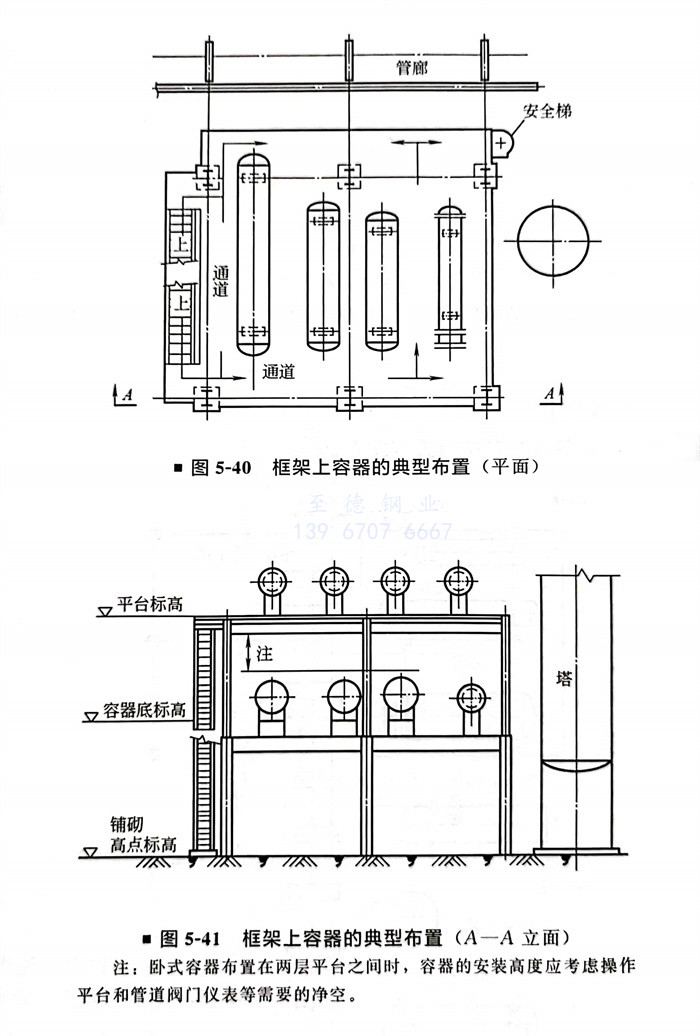

框架上容器(qi)的典(dian)型布置（圖(tu)5-40、圖(tu)5-41）
