工(gong)程應用：某埋地罐的配管(guan)設計

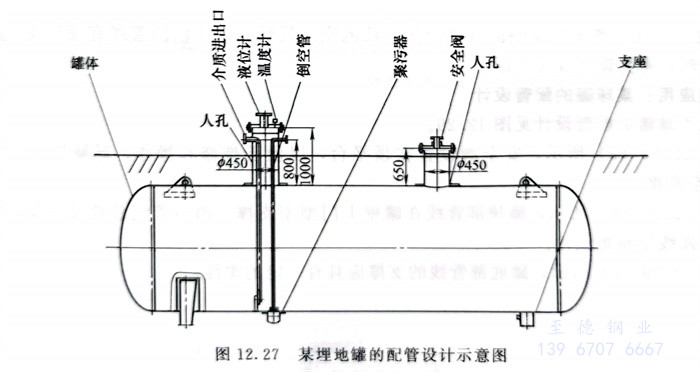

  圖12.27是某(mou)埋地罐(guan)示意圖，管道接口(kou)法蘭布置(zhi)在了地面以上。

工程應(ying)用：某常壓儲(chu)罐的配(pei)管設計(ji)

  某(mou)常壓(ya)儲罐的配管設計(ji)見圖12.28。

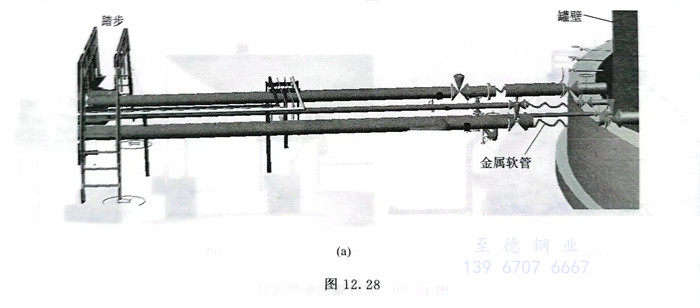

  圖12.28（a）所示為罐底(di)部有關管(guan)線(xian)的(de)配管(guan)設計，管(guan)口應(ying)盡量平(ping)行(xing)，這樣好做管(guan)線(xian)布(bu)置(zhi)，如(ru)果管(guan)口中(zhong)(zhong)心延長線(xian)均指向罐的(de)中(zhong)(zhong)心，則管(guan)口連接的(de)管(guan)線(xian)可能需增加特殊(shu)彎頭，以平(ping)行(xing)敷設。管(guan)線(xian)上(shang)設置(zhi)了(le)金屬軟管(guan)。與泵連接的(de)管(guan)線(xian)不(bu)能有上(shang)袋形。

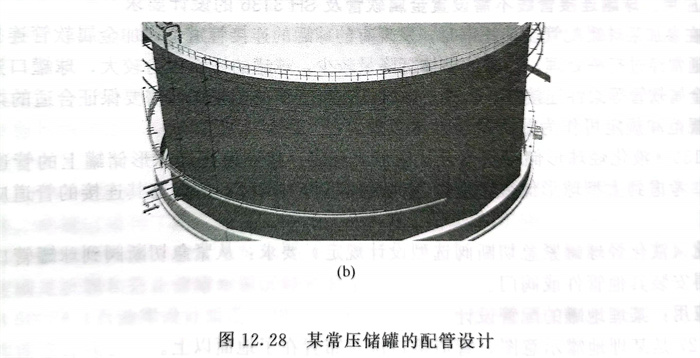

  圖12.28（b）所示為罐側部(bu)有(you)關消防(fang)管線(xian)的配管設(she)計(ji)。這些(xie)消防(fang)管線(xian)宜設(she)計(ji)成(cheng)與(yu)罐壁平行的弧(hu)線(xian)形(xing)，避免(mian)設(she)計(ji)成(cheng)多角形(xing)。
