1. 套(tao)管與檢漏管的設計

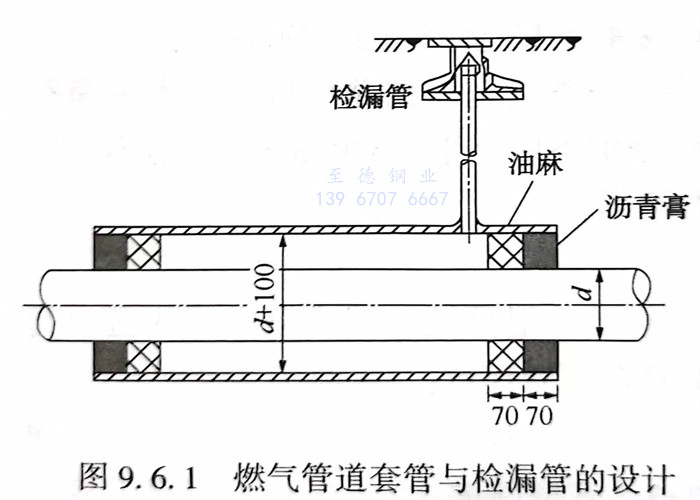

  燃氣管(guan)道與鐵路、公(gong)路、地溝及其他管(guan)道的閥井(jing)交叉，或必須通過(guo)(guo)居住建筑物(wu)和公(gong)共建筑物(wu)近旁以及埋深(shen)過(guo)(guo)淺(qian)時，均應(ying)敷設在套管(guan)內(nei)。可采用開挖施工，也可用頂管(guan)法使套管(guan)就位，套管(guan)內(nei)徑(jing)一般應(ying)比燃氣管(guan)道外(wai)徑(jing)大100mm以上。見圖9.6.1。套管(guan)常用鋼管(guan)或鋼筋混凝土(tu)管(guan)。

  檢(jian)查檢(jian)漏(lou)(lou)(lou)管(guan)(guan)(guan)內(nei)有無(wu)燃氣(qi)，即(ji)可鑒定套管(guan)(guan)(guan)內(nei)的(de)燃氣(qi)管(guan)(guan)(guan)道(dao)的(de)嚴密程度。檢(jian)漏(lou)(lou)(lou)管(guan)(guan)(guan)應按(an)設計要求(qiu)裝在套管(guan)(guan)(guan)一端或(huo)在套管(guan)(guan)(guan)兩(liang)端各裝1個，一般是根據套管(guan)(guan)(guan)長度而(er)定。檢(jian)漏(lou)(lou)(lou)管(guan)(guan)(guan)由檢(jian)漏(lou)(lou)(lou)管(guan)(guan)(guan)、管(guan)(guan)(guan)箍絲堵與防(fang)護罩(zhao)組成。檢(jian)漏(lou)(lou)(lou)管(guan)(guan)(guan)常用φ50mm的(de)鍍(du)鋅(xin)鋼管(guan)(guan)(guan)，一端焊接(jie)(jie)在(zai)套(tao)管上，另一(yi)端安裝(zhuang)管箍與絲(si)堵，要伸入安設在(zai)地面的保護(hu)罩(zhao)(zhao)內。檢(jian)(jian)漏(lou)管與套(tao)管焊接(jie)(jie)處(chu)以及檢(jian)(jian)漏(lou)本身要涂防(fang)腐涂料。保護(hu)罩(zhao)(zhao)上側(ce)應與地面一(yi)致。在(zai)檢(jian)(jian)漏(lou)時(shi)，打開防(fang)護(hu)罩(zhao)(zhao)，擰開絲(si)堵，然(ran)后把(ba)燃氣(qi)指示(shi)計的橡膠(jiao)管插入檢(jian)(jian)漏(lou)管內即可。

2. 放(fang)散管

  當燃(ran)(ran)氣(qi)(qi)管道(dao)投入(ru)運行(xing)時(shi)，要排掉管內的(de)空氣(qi)(qi)及(ji)燃(ran)(ran)氣(qi)(qi)與空氣(qi)(qi)的(de)混合(he)物。檢修時(shi)，要放(fang)掉管內殘留的(de)燃(ran)(ran)氣(qi)(qi)。因此(ci)，在燃(ran)(ran)氣(qi)(qi)管中應設置放(fang)散(san)(san)(san)管。放(fang)散(san)(san)(san)管裝在最高點和每個閥(fa)門之前（按燃(ran)(ran)氣(qi)(qi)流動(dong)方(fang)向）。放(fang)散(san)(san)(san)管上(shang)安裝球閥(fa)，燃(ran)(ran)氣(qi)(qi)管道(dao)正常運行(xing)中必須關(guan)閉。

3. 排水器

  在輸送濕(shi)燃(ran)氣時(shi)，燃(ran)氣管(guan)(guan)道的(de)(de)(de)低點(dian)應設排(pai)(pai)水器(qi)，其構造和型(xing)號隨燃(ran)氣壓力(li)和凝水量(liang)(liang)不同而不同。小容(rong)量(liang)(liang)的(de)(de)(de)排(pai)(pai)水器(qi)可設在輸送經干(gan)燥處(chu)理(li)燃(ran)氣的(de)(de)(de)管(guan)(guan)道上，此時(shi)排(pai)(pai)水器(qi)用來排(pai)(pai)除施工(gong)安裝時(shi)進入管(guan)(guan)道的(de)(de)(de)水。排(pai)(pai)水器(qi)的(de)(de)(de)排(pai)(pai)水管(guan)(guan)也可作(zuo)修理(li)時(shi)吹掃管(guan)(guan)道和置(zhi)換通氣之用。

4. 絕緣法蘭

  在管道的某些位(wei)置上(shang)需(xu)要安(an)裝絕(jue)緣法(fa)蘭，以(yi)切斷陰極保(bao)護(hu)(hu)電流(liu)，防止電流(liu)的流(liu)失及對(dui)非(fei)保(bao)護(hu)(hu)金屬(shu)構筑(zhu)物的干擾(rao)。原(yuan)則上(shang)絕(jue)緣法(fa)蘭應安(an)裝在以(yi)下部(bu)位(wei)：

  ①. 管道與站、庫(ku)的連(lian)接(jie)處。

  ②. 管道與設備的分界處。

  ③. 支(zhi)管(guan)與干管(guan)連接處。

  ④. 有(you)防腐覆蓋層管段與裸管道的連接處。

  ⑤. 管道(dao)大型穿、跨越段的兩端(duan)。

  ⑥. 新舊(jiu)管道、不(bu)同(tong)材質管道的連接處(chu)。

  ⑦. 對于(yu)雜(za)散電流干擾段，也可采(cai)用絕緣法蘭減輕干擾。

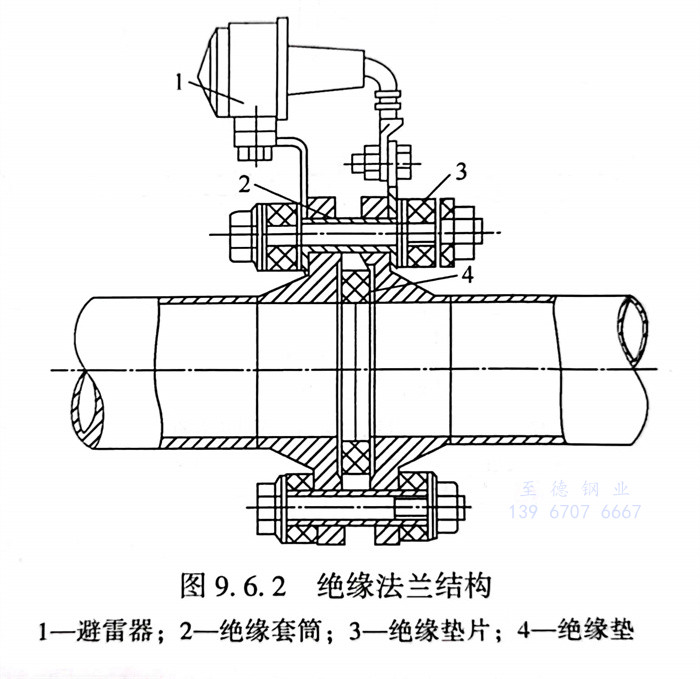

  絕(jue)(jue)緣(yuan)(yuan)法(fa)蘭(lan)結(jie)構如圖9.6.2所示，在兩片法(fa)蘭(lan)盤中墊以絕(jue)(jue)緣(yuan)(yuan)墊片，螺栓(shuan)上套(tao)有絕(jue)(jue)緣(yuan)(yuan)套(tao)管(guan)，螺栓(shuan)兩頭用絕(jue)(jue)緣(yuan)(yuan)墊圈隔開，以保證法(fa)蘭(lan)兩側相互(hu)絕(jue)(jue)緣(yuan)(yuan)。

5. 通球清(qing)管器

  燃(ran)氣(qi)管(guan)道(dao)(dao)施工中大(da)氣(qi)環境(jing)會(hui)使(shi)鋼管(guan)內(nei)壁生(sheng)銹，并難免有(you)(you)一些焊渣(zha)、泥土(tu)、石(shi)塊(kuai)、雜物等退落在管(guan)道(dao)(dao)內(nei)，一些雨水或地下水也會(hui)流入(ru)管(guan)內(nei)，可能引(yin)起管(guan)道(dao)(dao)內(nei)壁的(de)(de)(de)(de)(de)腐(fu)蝕，增大(da)管(guan)壁租(zu)糙度，大(da)量水、泥土(tu)、磚石(shi)與腐(fu)蝕產物的(de)(de)(de)(de)(de)聚(ju)積，還會(hui)局(ju)部(bu)堵(du)塞或縮小管(guan)道(dao)(dao)的(de)(de)(de)(de)(de)交通截(jie)面，為解決(jue)以上(shang)間(jian)題，進行管(guan)道(dao)(dao)內(nei)壁的(de)(de)(de)(de)(de)清掃是十(shi)分必要的(de)(de)(de)(de)(de)，通球(qiu)掃續是管(guan)道(dao)(dao)施工和生(sheng)產管(guan)理的(de)(de)(de)(de)(de)重要措施，清管(guan)的(de)(de)(de)(de)(de)基本目的(de)(de)(de)(de)(de)為：保護管(guan)道(dao)(dao)，使(shi)它免遭(zao)燃(ran)氣(qi)中有(you)(you)害成分的(de)(de)(de)(de)(de)腐(fu)姓，延(yan)長使(shi)用壽命，改善管(guan)槽(cao)內(nei)部(bu)的(de)(de)(de)(de)(de)光潔(jie)度，減(jian)少摩(mo)阻，提高管(guan)道(dao)(dao)輸送(song)效率(lv)，保證燃(ran)氣(qi)的(de)(de)(de)(de)(de)純度。

  清(qing)(qing)(qing)管(guan)器(qi)的(de)(de)(de)具(ju)體型式很多，從(cong)結(jie)構特(te)征上可(ke)區分(fen)為清(qing)(qing)(qing)管(guan)球、皮碗清(qing)(qing)(qing)管(guan)器(qi)和塑料清(qing)(qing)(qing)管(guan)器(qi)3類。任何(he)清(qing)(qing)(qing)管(guan)器(qi)都要求(qiu)具(ju)有可(ke)靠的(de)(de)(de)通(tong)過性能(neng)（通(tong)過彎頭、三(san)通(tong)和管(guan)道(dao)變形的(de)(de)(de)能(neng)力），足夠的(de)(de)(de)機械強(qiang)度(du)和良(liang)好的(de)(de)(de)清(qing)(qing)(qing)管(guan)效果。

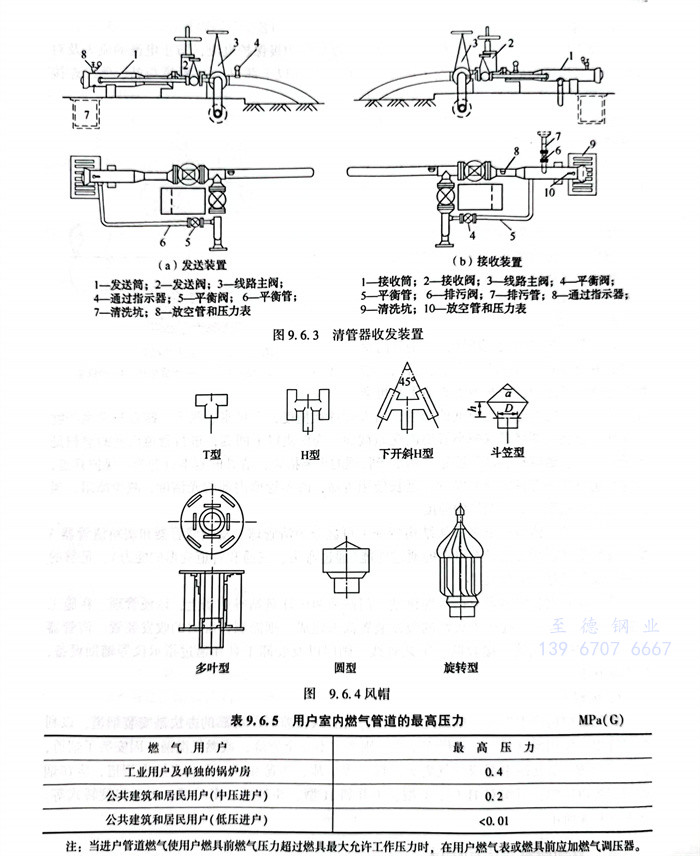

  清管器(qi)收(shou)發(fa)裝置多附(fu)設在壓縮機站(zhan)、門(men)(men)站(zhan)和調壓計量(liang)站(zhan)等站(zhan)場上，以(yi)便(bian)管理(li)。在施工中需要通(tong)球掃線時(shi)，往往永(yong)久性(xing)的收(shou)發(fa)裝置尚未建成，則需制作臨時(shi)的收(shou)發(fa)裝置。清管器(qi)收(shou)發(fa)裝置包括(kuo)發(fa)送(song)筒、接收(shou)筒、工藝管線、閥門(men)(men)以(yi)及裝卸(xie)工具和通(tong)過指示儀等輔助設備，見圖(tu)9.6.3。

6. 風(feng)帽

  燃(ran)(ran)氣(qi)(qi)燃(ran)(ran)燒后產生煙氣(qi)(qi)，排放過多，且房(fang)間通風(feng)較差時(shi)，可靠的辦法是安裝煙道(dao)(dao)，以(yi)利(li)煙氣(qi)(qi)排出。使用燃(ran)(ran)具(ju)時(shi)，一(yi)旦操作(zuo)不(bu)(bu)當，則產生不(bu)(bu)完全燃(ran)(ran)燒，或(huo)燃(ran)(ran)氣(qi)(qi)泄(xie)漏，因安裝了煙道(dao)(dao)，就(jiu)可以(yi)預防一(yi)氧化碳(tan)中毒或(huo)燃(ran)(ran)氣(qi)(qi)著火(huo)、爆炸等(deng)事故、為避免風(feng)、雨、雪進(jin)人煙道(dao)(dao)，應在煙道(dao)(dao)頂(ding)端(duan)裝設風(feng)帽(mao)(mao)，風(feng)帽(mao)(mao)有H型、T型、下開斜H型、斗笠型、多葉型、圓型和旋(xuan)轉式等(deng)。如圖(tu)9.6.4所示(shi)。
