蒸汽分(fen)配站和供氣(qi)管的(de)布置（圖6-226）

  冷凝水回收(shou)時(shi)收(shou)集站和(he)冷凝水回收(shou)管的(de)布置(zhi)（圖6-227）

注：1. 冷凝水(shui)收集站高于(yu)冷凝水(shui)總(zong)(zong)管(guan)(guan)時，低(di)點可不設排液口(kou)；回水(shui)管(guan)(guan)應(ying)無袋形并坡向冷凝水(shui)總(zong)(zong)管(guan)(guan)。

     2. 冷(leng)凝水收(shou)集站至(zhi)少(shao)有3根冷(leng)凝水支管時才設置(zhi)，否則可直接(jie)(jie)接(jie)(jie)至(zhi)冷(leng)凝水總管上。

     3. 冷(leng)凝水收集(ji)站應(ying)布置在不妨礙通行，便于操作的(de)地(di)方，布置應(ying)考慮(lv)整齊和美觀。

    4. 冷凝水回水管的閥門應布(bu)置在便于(yu)接(jie)近的地方。

   5. 冷凝(ning)水回水管(guan)應(ying)從冷凝(ning)水總管(guan)的頂部引人。

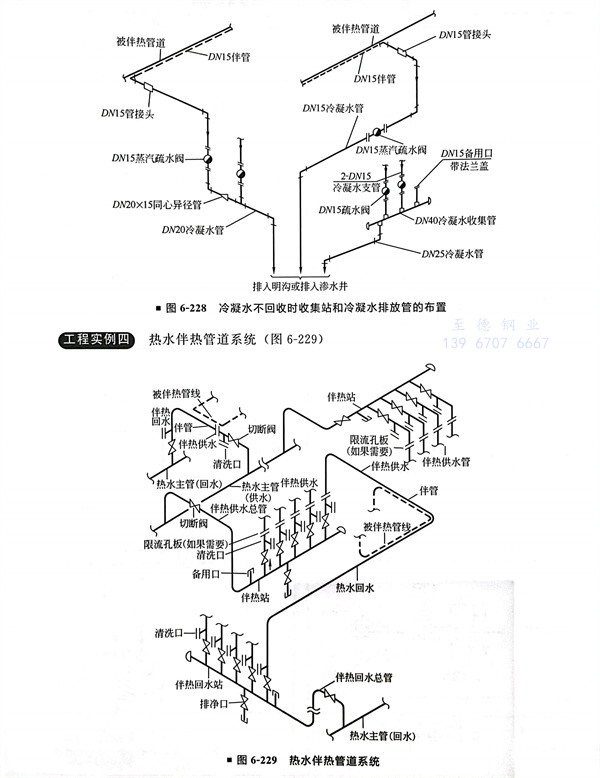

  熱水(shui)分配站限流孔板的錯誤設計

  有的設計(ji)人員為每根伴熱(re)供管(guan)都(dou)增(zeng)加了(le)限流孔板(ban)，這是沒有真(zhen)正理解限流孔板(ban)的作(zuo)(zuo)用，其(qi)實只有在(zai)同(tong)一個熱(re)水分配站上(shang)最短(duan)熱(re)水伴管(guan)當量長(chang)度小于最長(chang)伴管(guan)當量長(chang)度70％的時候，才(cai)在(zai)較(jiao)短(duan)管(guan)線上(shang)增(zeng)加限流孔板(ban)或截止(zhi)閥才(cai)有作(zuo)(zuo)用，否則(ze)既浪(lang)費又(you)不起作(zuo)(zuo)用。
