高純鐵素體不銹鋼 Cr18Mo2 性能(neng)與特點

a. 力學(xue)性能和脆性轉變(bian)溫度(du)

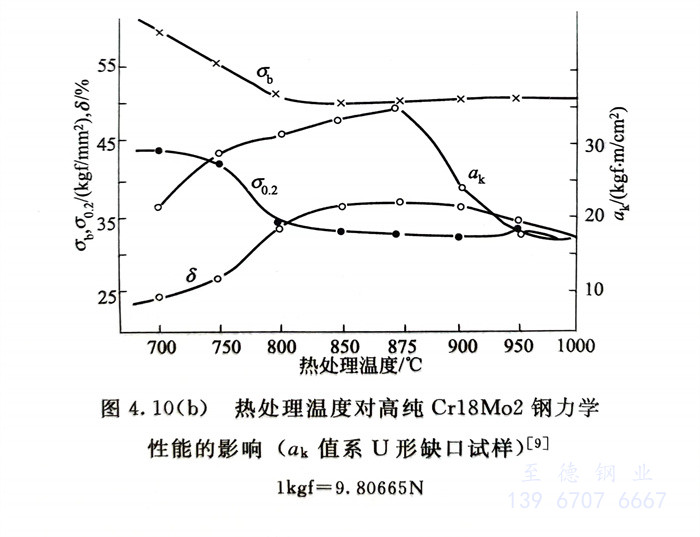

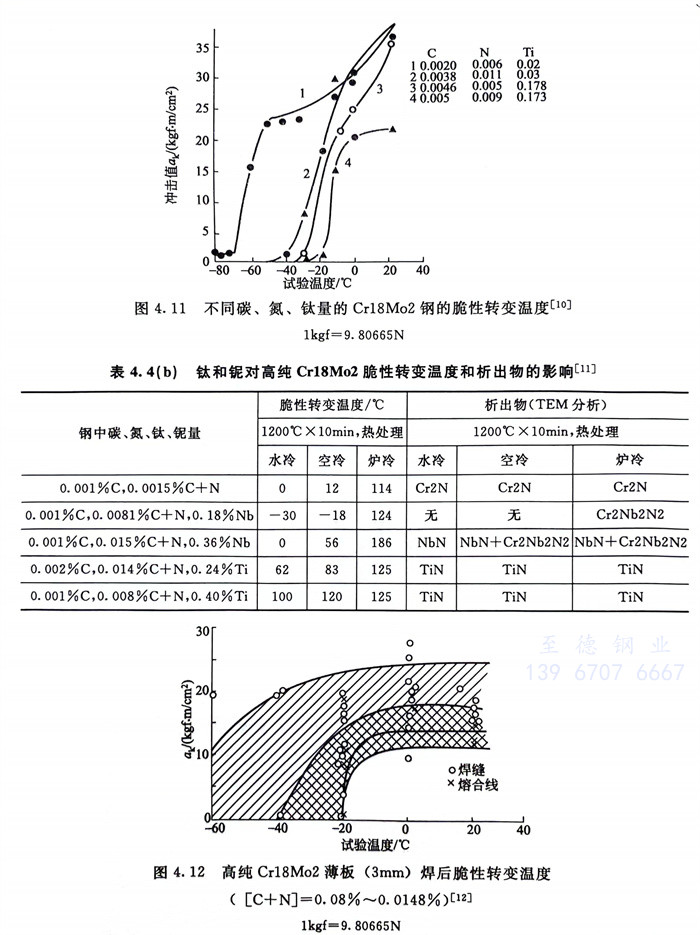

   一些(xie)結果見圖4.10（b）～圖4.12。可以(yi)看出，適宜(yi)的(de)(de)熱(re)處理可以(yi)獲得滿(man)意的(de)(de)塑、韌性［圖4.10（b）］；盡量(liang)降低鋼(gang)中的(de)(de)碳、氮含(han)(han)(han)量(liang)，適量(liang)的(de)(de)鈦含(han)(han)(han)量(liang)，可使此鋼(gang)的(de)(de)脆性轉變(bian)(bian)溫(wen)度降到-20℃以(yi)下（圖4.11）；在模(mo)擬焊(han)接條件（1200℃×10min）并以(yi)不同(tong)速度冷卻，所試驗的(de)(de)高純Cr18Mo2鋼(gang)中僅含(han)(han)(han)0.001％～0.002％C，但(dan)C + N含(han)(han)(han)量(liang)均≤0.015％，不論(lun)是否添加穩定元素(su)Ti、Nb，只要有氮化(hua)物析出，也同(tong)樣(yang)會顯(xian)著提高鋼(gang)的(de)(de)脆性轉變(bian)(bian)溫(wen)度［表4.4（b）］，而薄截面尺寸（3mm）的(de)(de)高純Cr18Mo2的(de)(de)焊(han)接接頭（焊(han)縫和熔合(he)線）脆性轉變(bian)(bian)溫(wen)度也可低于-20℃以(yi)下（圖4.12）。

b. 耐蝕性

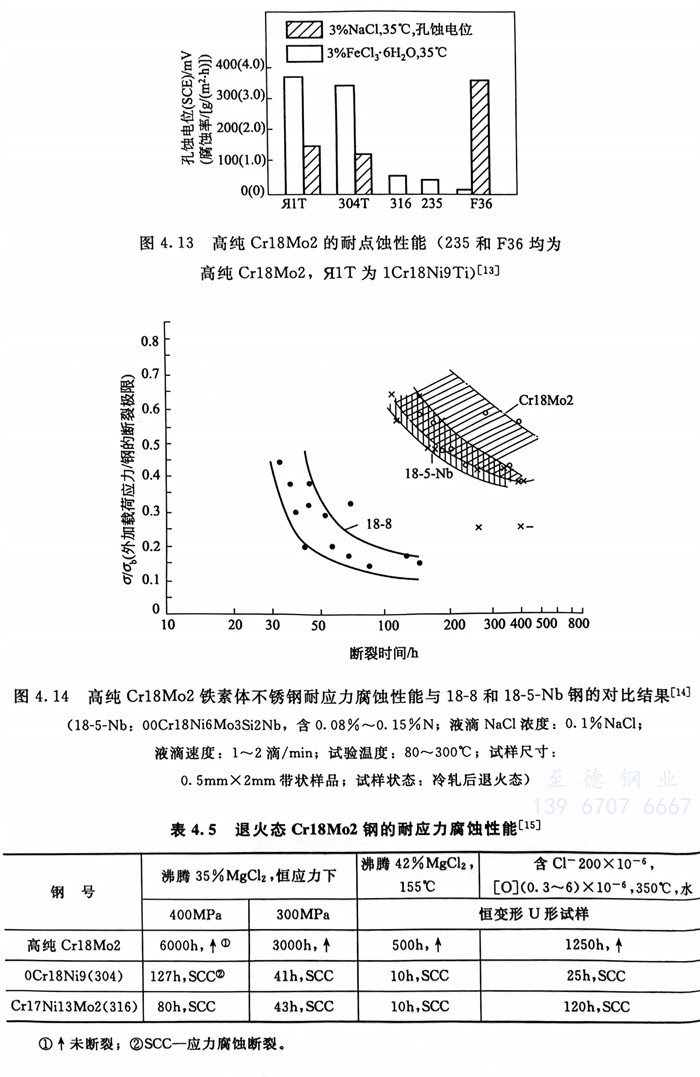

  高純Cr18Mo2的耐全面腐蝕和耐局部腐蝕性均優于0Cr18Mo2和00Cr18Mo2，在許多條件下與316（0Cr17Ni14Mo2）不銹(xiu)鋼(gang)相當或稍優。高純Cr18Mo2不銹鋼耐氯化物應力腐蝕性能優良。一些經驗結果見圖4.13、圖 4.14 和表 4.5 。

c. 冷成(cheng)型性

  高純(chun)Cr18Mo2具有(you)良(liang)好的冷成型(xing)性，一些試驗(yan)結果見(jian)表(biao)4.6和表(biao)4.7。此(ci)鋼(gang)還具有(you)良(liang)好的切削性，見(jian)圖4.15。

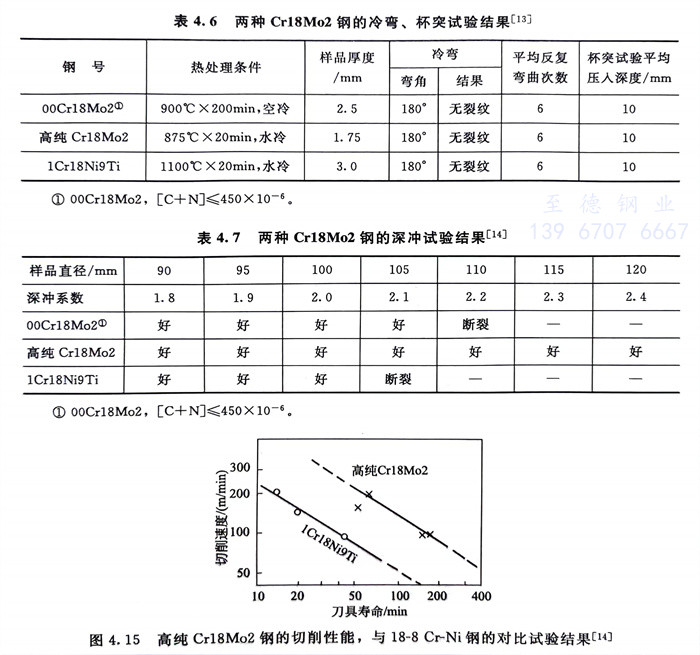

  表4.6 兩種(zhong)Cr18Mo2鋼的冷彎、杯突試驗(yan)結果

  表(biao)4.7 兩(liang)種Cr18Mo2鋼的(de)深沖試驗結(jie)果(guo)

  圖4.15 高(gao)純Cr18Mo2鋼的(de)切削性能，與(yu)18-8 Cr-Ni鋼的(de)對比試(shi)驗結果(guo)

d. 焊(han)接性(xing)

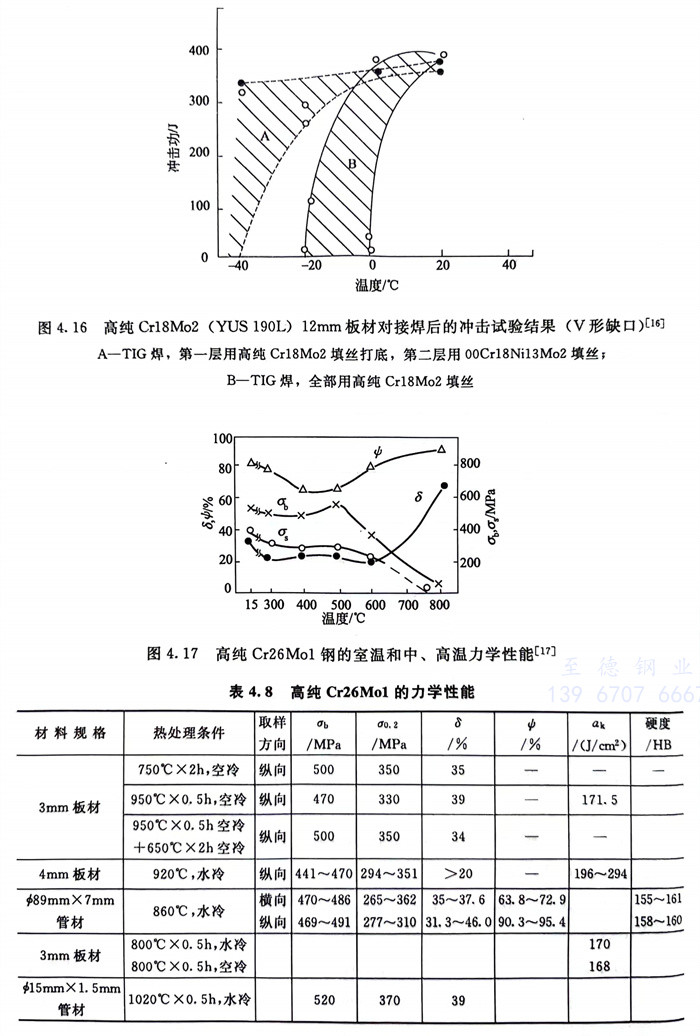

  高純Cr18Mo2焊接性良好，焊后脆性轉變溫度≤-20℃（圖4.12），含穩定化元素Ti、Nb時，沒有晶間腐蝕敏感性。當采用奧(ao)氏體(ti)不銹鋼(gang)作為焊接填絲時，焊后可獲更為滿意的脆性轉變溫度和韌性（圖4.16）。
