·熱軋(ya)1Cr18Ni9Ti 不銹鋼中(zhong)板(ban)一(yi)般(ban)系熱處理、酸洗后(hou)交貨,但使(shi)用中(zhong)發現在原表面殘留有局(ju)部(bu)氧化皮(pi)處出現嚴(yan)重銹蝕(shi)。

·對1Cr18Ni9T i 熱軋不銹鋼中板經熱軋并熱處理后的表面氧化皮進行了分析:氧化皮通常有三層。內層為Cr₂O₃和Cr₂O₃·FeO,中間層為Fe₃O₄,外層為Fe₂O₃.

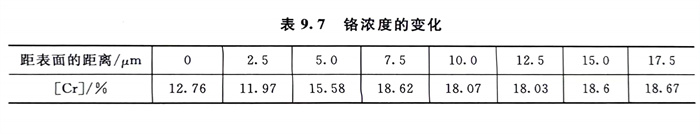

  隨(sui)距(ju)表(biao)面距(ju)離的(de)不同,鉻濃度的(de)變化見表(biao)9.7(基體鉻量為(wei)18.65%)。

  從表9.7中可(ke)知,由于氧化(hua)皮(pi)的形成,表面有貧鉻區產生。這是導(dao)致氧化(hua)皮(pi)處(chu)嚴重(zhong)銹蝕的原(yuan)因。

  ·國外曾(ceng)對00Cr21Ni25Mo6N高鉬不銹鋼熱軋板表面氧化皮(pi)和基體間的(de)鉻量(liang)變化進行了分析,結果表明(圖9.15);貧(pin)鉻層有12μm厚,鉻量(liang)最低處濃(nong)度約為15%。氧化皮(pi)的(de)存在,表面層的(de)鉻量(liang)降低,使(shi)此鋼的(de)耐點蝕性能下(xia)降。
