00Cr28Ni4Mo2Nb 和 00Cr29Mo4Ni2 這兩個牌號(hao)的 C＋N含量分別 ≤ 0.045%  和 ≤ 0.025% 。

a. 力學(xue)性(xing)能和(he)脆性(xing)轉變溫度

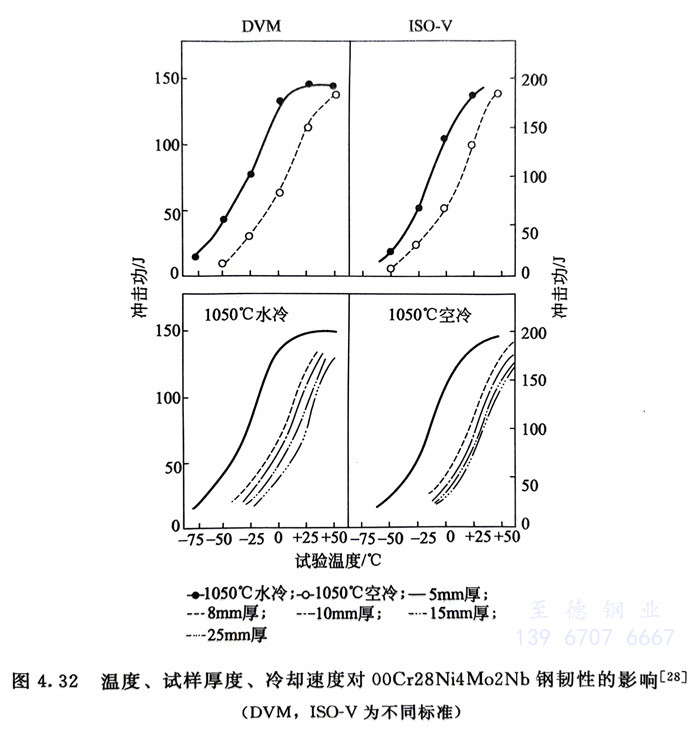

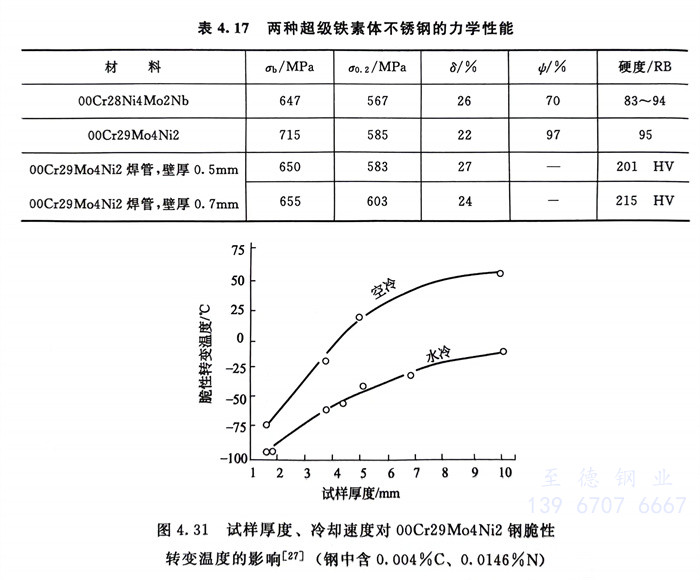

  一些試驗結果見表4.17、圖4.31及圖4.32。可以看出：兩種超(chao)級鐵素(su)體不銹鋼的韌性和脆性轉變溫度均受鋼的截面和冷卻速度的影響，在適宜的截面尺寸下，兩種鋼均具有足夠的室溫韌性和較低的脆性轉變溫度。

b. 耐腐蝕性能

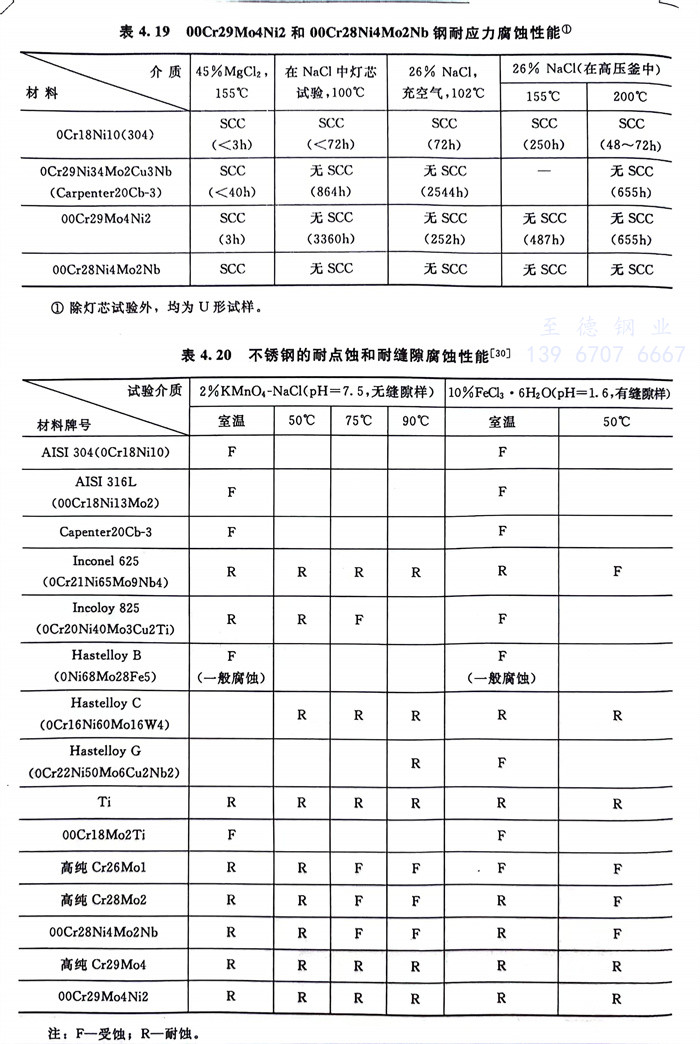

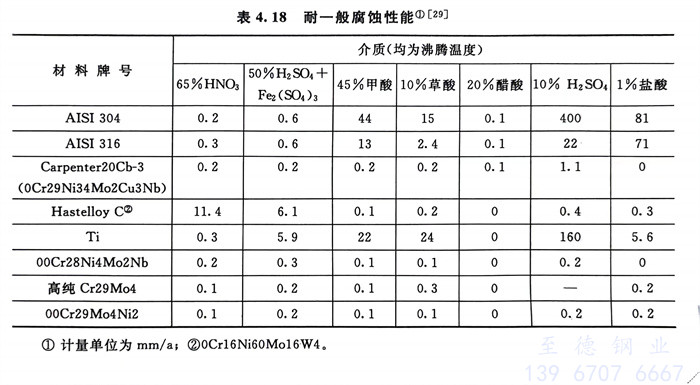

  00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb兩種超級鐵素體不銹鋼(gang)耐全面腐蝕、耐點蝕和縫隙腐蝕以及耐應力腐蝕的性能見表4.18～表4.20和圖4.33。

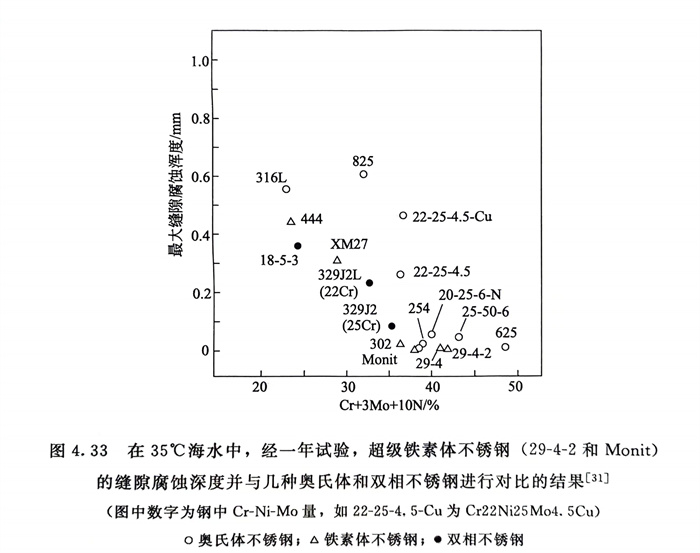

  從表4.18～表4.20中的結果可看出00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb具有優良的耐蝕性，在耐點蝕和縫隙腐蝕方面，00Cr29Mo4Ni2還優于00Cr28Ni4Mo2并且還超過了高鎳耐(nai)蝕合金Capenter20Cb-3（0Cr29Ni34Mo2Cu3Nb）和Inconel 625（0Cr21Ni65Mo9Nb4）。從圖4.33在實際海水中一年的試驗結果表明，超級鐵素體不銹鋼29-4-2（00Cr29Mo4Ni2），Monit（00Cr25Mo4Ni4），高純Cr30Mo2、Cr29Mo4（圖中302和29-4）均優于所有高牌號的奧氏體不銹鋼，且與超級奧氏體不銹鋼，如254 SMO（圖中254），00Cr20Ni25Mo6N（圖中20-25-6-N）以及高鎳耐蝕合金00Cr21Ni65Mo9Nb4（圖中625）相比，耐蝕性也相同或稍優。

  由于00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb耐(nai)海水(shui)腐蝕(shi)和磨(mo)蝕(shi)的(de)(de)(de)性能(neng)優異，因(yin)此(ci)這兩個(ge)牌號和其(qi)他超(chao)級鐵(tie)素體(ti)(ti)不(bu)(bu)(bu)銹(xiu)鋼牌號的(de)(de)(de)薄壁焊管(guan)國(guo)外早已大(da)量(liang)用(yong)(yong)于海水(shui)冷(leng)凝(ning)(ning)器(qi)等用(yong)(yong)途。文獻(xian)指出，從第(di)一個(ge)超(chao)級鐵(tie)素體(ti)(ti)不(bu)(bu)(bu)銹(xiu)鋼Cr29Mo4（29-4C）1974年(nian)用(yong)(yong)于海水(shui)冷(leng)凝(ning)(ning)器(qi)管(guan)以來(lai)，到目前為止，所使用(yong)(yong)的(de)(de)(de)各種超(chao)級鐵(tie)素體(ti)(ti)不(bu)(bu)(bu)銹(xiu)鋼冷(leng)凝(ning)(ning)器(qi)管(guan)長度已高達近6千萬(wan)英尺，而(er)1998年(nian)以來(lai)，在用(yong)(yong)于冷(leng)凝(ning)(ning)器(qi)管(guan)的(de)(de)(de)各種高合金(jin)不(bu)(bu)(bu)銹(xiu)鋼管(guan)中，超(chao)級鐵(tie)素體(ti)(ti)不(bu)(bu)(bu)銹(xiu)鋼用(yong)(yong)量(liang)占了82％，其(qi)中主要是00Cr27Mo3Ni3Ti／Nb（UNS S44660）超(chao)級鐵(tie)素體(ti)(ti)不(bu)(bu)(bu)銹(xiu)鋼。而(er)我國(guo)這方面的(de)(de)(de)工作已開展數年(nian)，用(yong)(yong)于海水(shui)冷(leng)凝(ning)(ning)器(qi)的(de)(de)(de)00Cr27Mo3Ni3Ti／Nb薄壁管(guan)已工業生產并已向國(guo)內(nei)外供應。

c. 冷、熱成型性和焊(han)接性

  由于(yu)這兩種鋼(gang)的(de)高溫強(qiang)度低(di)，變形(xing)抗力小(xiao)，熱(re)(re)塑性(xing)高，因此(ci)較易熱(re)(re)加工和熱(re)(re)成型，它們的(de)冷(leng)加工硬化傾向低(di)于(yu)18-8（304），故冷(leng)變形(xing)較容易，冷(leng)加工無(wu)特殊困難。這兩種鋼(gang)的(de)焊(han)接性(xing)能良好，但由于(yu)鐵素(su)體不(bu)銹鋼(gang)對(dui)碳(tan)、氮敏感，故均需采(cai)用惰性(xing)氣體保護焊(han)（如(ru)TIG焊(han)），且焊(han)前(qian)、焊(han)后還需仔細清理焊(han)件以防止污染。

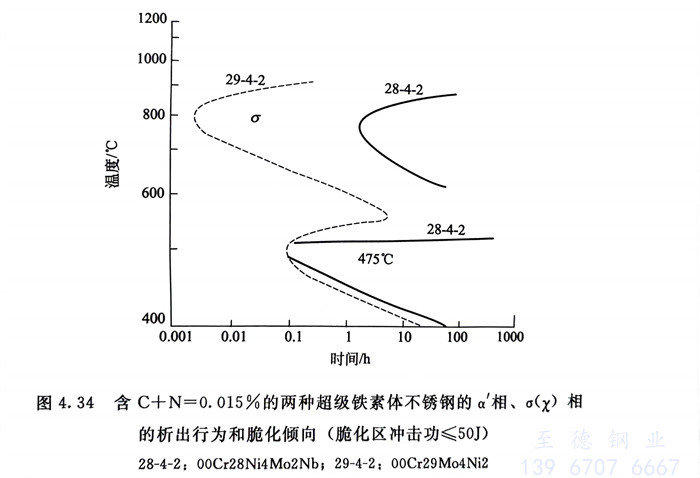

 由于00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb鋼中含(han)鉻、鉬量較高，因此對(dui)a' 相和a (χ)相的析(xi)出非常敏感（見圖4.34），為此，焊接(jie)工藝也(ye)需采取相應的防止措施。
