00Cr12NiTi（3CR12）系南非在20世紀80年代初開發的牌號，除超低碳、氮外，還含有少量（0.5％～1.5％）鎳和少量鈦，由于此鋼在適宜熱處理態具有鐵素體和超低碳馬氏體的雙相組織，因此，此鋼除具有上述現代低鉻鐵(tie)素體(ti)不銹鋼(gang)的性能外，還具有良好的強韌性，且成型性、焊接性和耐磨性優良，由于鈦的加入，焊后也沒有晶間腐蝕敏感性，此鋼即使厚度達30mm，焊后在0℃以下仍

  具有足夠的韌性。在(zai)(zai)我國(guo)，此牌號已開始生產和使用(yong)，在(zai)(zai)歐(ou)、美諸(zhu)國(guo)和地區也(ye)有類似牌號在(zai)(zai)大(da)量生產和應用(yong)。

一(yi)、力學(xue)性能

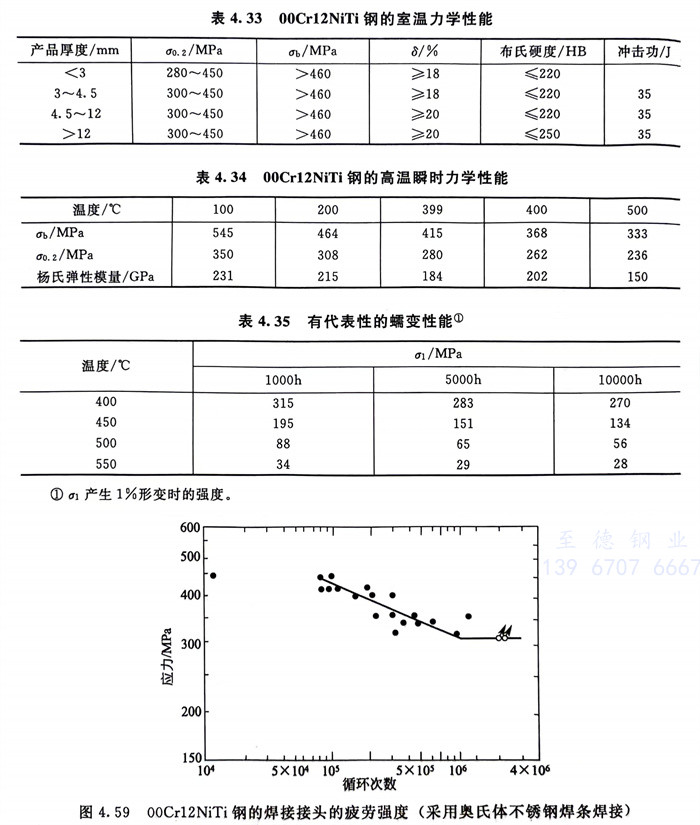

 00Cr12NiTi鋼的各種(zhong)力學性能見表4.33～表4.35和圖4.59。

 圖4.59 00Cr12NiTi鋼的焊接接頭的疲勞強度(du)（采用奧氏(shi)體不(bu)銹鋼焊條焊接）

二、耐腐蝕(shi)和磨蝕(shi)性(xing)能(neng)

  此鋼的耐(nai)蝕(shi)性(xing)(xing)雖然低于(yu)(yu)含鉻量(liang)高的一(yi)些牌號，例如(ru)430（1Cr17），但是其(qi)耐(nai)蝕(shi)性(xing)(xing)遠高于(yu)(yu)低碳鋼和耐(nai)蝕(shi)低合金鋼，此鋼主要(yao)(yao)(yao)用于(yu)(yu)不以表面美(mei)觀(guan)為主要(yao)(yao)(yao)要(yao)(yao)(yao)求的弱腐蝕(shi)環境中。

 1. 在大氣中的耐蝕性

    圖4.60系在南非大氣條件進行(xing)20年試驗所取得的(de)結果，從(cong)圖4.60中(zhong)的(de)結果可以看出(chu)，00Cr12NiTi鋼的(de)耐(nai)蝕(shi)性比低碳鋼和CORTENO（科爾(er)坦合金）高幾個數量級。但是(shi)，不推薦將00Cr12NiTi鋼用(yong)于(yu)腐蝕(shi)環(huan)境中(zhong)的(de)裝飾用(yong)途，因為00Cr12NiTi表面(mian)常會(hui)形成一層雖不影(ying)響結構穩定性的(de)銹(xiu)蝕(shi)影(ying)響美觀。如果使用(yong)時美觀很重(zhong)要，當選(xuan)用(yong)00Cr12NiTi鋼時表面(mian)需加涂層。

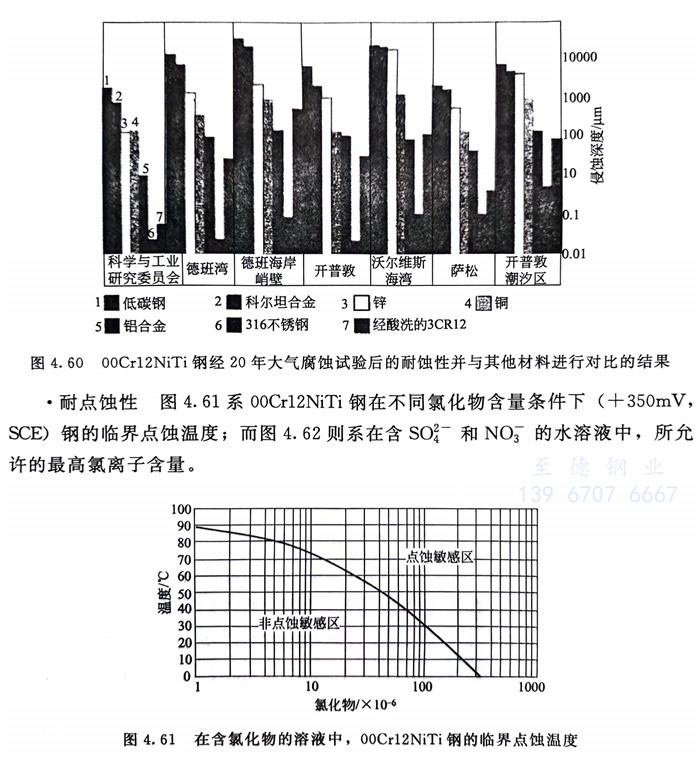

    圖4.60 00Cr12NiTi鋼經20年大氣腐(fu)蝕(shi)試驗后的耐蝕(shi)性并與(yu)其他材(cai)料進行對比的結果

 2. 耐點蝕性

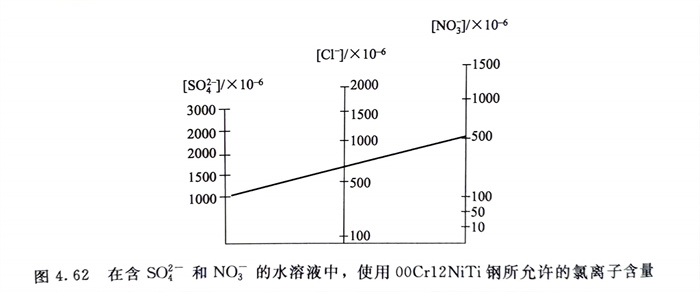

    圖(tu)4.61系(xi)00Cr12NiTi鋼(gang)在不同氯化物含(han)量條件下（＋350mV，SCE）鋼(gang)的臨界點蝕溫度；而(er)圖(tu)4.62則系(xi)在含(han) 和 的水(shui)溶液中(zhong)，所(suo)允許的最高氯離子含(han)量。

 3. 耐(nai)晶(jing)間腐蝕(shi)性

    00Cr12NiTi經(jing)適宜焊接后(hou)，沒有(you)晶間腐蝕的(de)敏(min)感性(xing)。

 4. 耐(nai)應力腐蝕性

    在含(han)硫(liu)化物環境中(zhong)，00Cr12NiTi鋼會(hui)產生應(ying)力腐蝕，故不推(tui)薦無(wu)涂層的00Cr12NiTi鋼在這(zhe)種(zhong)用途中(zhong)使用。

 5. 耐(nai)磨蝕性

    00Cr12NiTi鋼(gang)的耐(nai)磨(mo)蝕性遠(yuan)遠(yuan)優于(yu)(yu)表面(mian)無涂層和有涂層的低(di)(di)碳鋼(gang)和低(di)(di)合(he)金鋼(gang)。圖4.63系(xi)耐(nai)磨(mo)試驗結果(guo)，由于(yu)(yu)此鋼(gang)耐(nai)濕態(tai)滑動磨(mo)損(sun)性優良，所以特別(bie)適(shi)用(yong)于(yu)(yu)礦石等的貯存、處理(li)和運輸(shu)等的設備。但此鋼(gang)不適(shi)用(yong)于(yu)(yu)干(gan)磨(mo)損(sun)條(tiao)件。

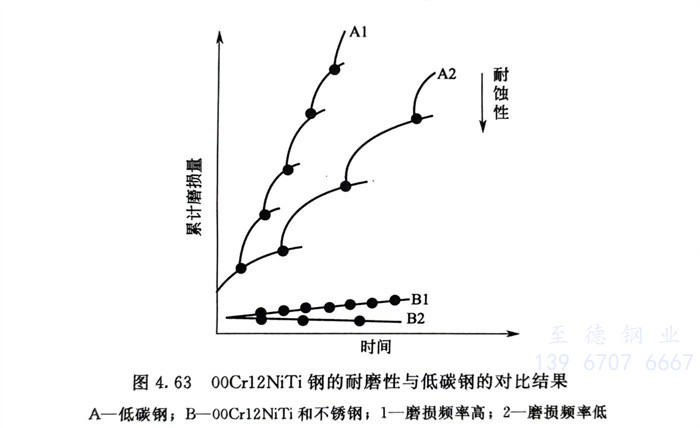

    圖(tu)4.63 00Cr12NiTi鋼的(de)耐磨性與低(di)碳鋼的(de)對比結果(guo)

三、冷熱加(jia)工和成(cheng)型(xing)性能

  00Cr12NiTi具有(you)良(liang)好的冷(leng)、熱加工(gong)和(he)成型性(xing)。此鋼有(you)良(liang)好的冷(leng)成型性(xing)，但彎曲時回(hui)彈性(xing)較大，苛刻的冷(leng)成型過(guo)程中需中間退火。

四、焊接性

 具有良好的焊(han)(han)(han)(han)接(jie)性，可(ke)采用(yong)(yong)通用(yong)(yong)的焊(han)(han)(han)(han)接(jie)方法（MMA／SMAW，MIG／GMAW，TIG／GAW，FCAW和PAW）進行焊(han)(han)(han)(han)接(jie)，且可(ke)與低碳(tan)鋼(gang)和不銹(xiu)鋼(gang)進行焊(han)(han)(han)(han)接(jie)，建議(yi)采用(yong)(yong)AWS309C型焊(han)(han)(han)(han)條，00Cr12NiTi不銹(xiu)鋼(gang)同(tong)材焊(han)(han)(han)(han)接(jie)，可(ke)采用(yong)(yong)E308L和E316L焊(han)(han)(han)(han)接(jie)材料，熱輸入(ru)應控制在0.5～1.5kJ／mm之間，焊(han)(han)(han)(han)后(hou)需經酸(suan)洗鈍化處理以去(qu)掉(diao)焊(han)(han)(han)(han)接(jie)接(jie)頭表(biao)面(mian)的氧化皮(pi)和貧鉻層。

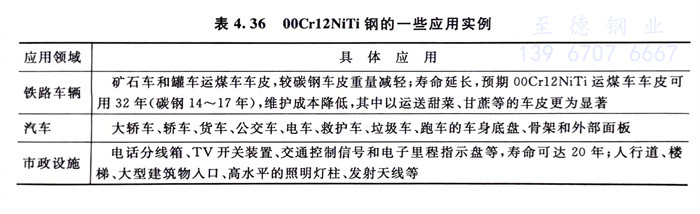

  00Cr12NiTi鋼(gang)易于生產(chan)，且成(cheng)本低廉，使(shi)用(yong)(yong)性能優良且使(shi)用(yong)(yong)工(gong)藝(yi)易于掌(zhang)握。主要(yao)用(yong)(yong)于不銹、耐磨(mo)蝕(shi)等用(yong)(yong)途，代替有(you)(you)涂(tu)層(ceng)和不加涂(tu)層(ceng)的(de)低碳(tan)鋼(gang)和耐蝕(shi)低合(he)金鋼(gang)，且壽命周期(qi)成(cheng)本較低。目前，此鋼(gang)及相近牌號(hao)在英、美和韓國(guo)(guo)等國(guo)(guo)已廣泛應用(yong)(yong)，我國(guo)(guo)也已在推廣中(zhong)，00Cr12NiTi鋼(gang)是一(yi)種(zhong)具有(you)(you)廣闊發展(zhan)前景的(de)現代低鉻(ge)不銹鋼(gang)，表4.36列入了國(guo)(guo)外00Cr12NiTi鋼(gang)的(de)一(yi)些應用(yong)(yong)實例，供參考。
