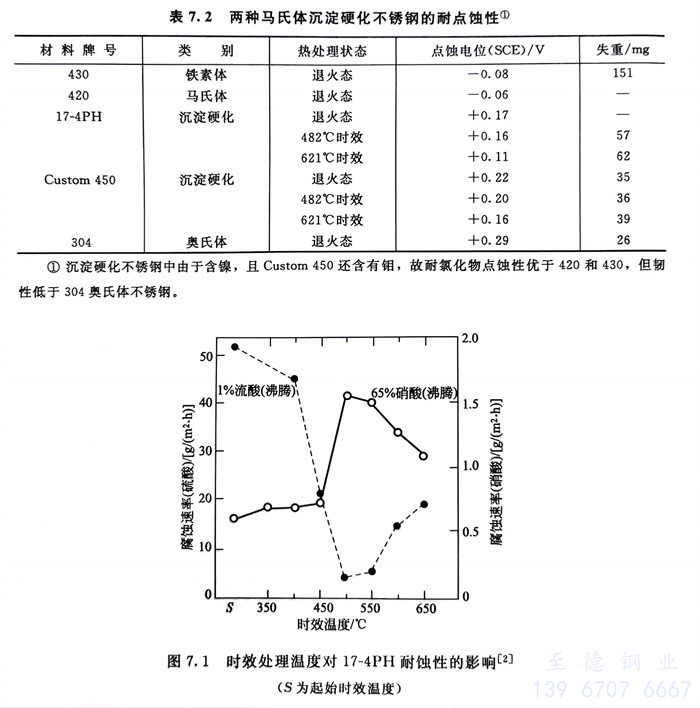

馬氏體沉淀硬化不銹鋼以17-4PH（0Cr17Ni4Cu4Nb）為代表，它是在馬氏體基體上析出富銅的ε相而強化。此類鋼的性能特點是強度高 ，具有不銹性和對弱介質的耐蝕性。表7.2和圖7.1列入了一些試驗結果。馬氏體沉淀硬化不(bu)銹鋼熱處理相對比較簡單，也較容易焊接。但是，即使在軟化狀態下，冷成型性也不能滿足深沖用途的需求，同時在350～400℃間長期使用有脆化傾向，沖擊韌性較低。

  由于(yu)(yu)馬氏體(ti)時效不(bu)(bu)銹鋼含(han)碳(tan)量(liang)低(di)（≤0.03％），（表7.3中Custom 455和IN-736便屬(shu)于(yu)(yu)超(chao)低(di)碳(tan)馬氏體(ti)時效不(bu)(bu)銹鋼）、含(han)鎳量(liang)高（6％～10％）或10％～20％Co，固溶(rong)處(chu)(chu)理(li)后可獲得高強、高韌的(de)(de)(de)馬氏體(ti)基體(ti)，經時效處(chu)(chu)理(li)后，在(zai)此基體(ti)上析出金屬(shu)間化合物(wu)而使之強化，Custom 455的(de)(de)(de)σb可達(da)1700MPa（見表7.3）。它的(de)(de)(de)性(xing)能特(te)點(dian)是(shi)具有高的(de)(de)(de)屈(qu)強比，強、韌性(xing)配合好(hao)，低(di)溫韌性(xing)好(hao)，易冷、熱(re)加工(gong)和焊接(jie)，焊前不(bu)(bu)需預熱(re)，焊后不(bu)(bu)需熱(re)處(chu)(chu)理(li)。但(dan)缺(que)點(dian)是(shi)由于(yu)(yu)含(han)鉻量(liang)低(di)，不(bu)(bu)銹耐蝕性(xing)要低(di)于(yu)(yu)其他類(lei)型的(de)(de)(de)沉淀硬化不(bu)(bu)銹鋼。

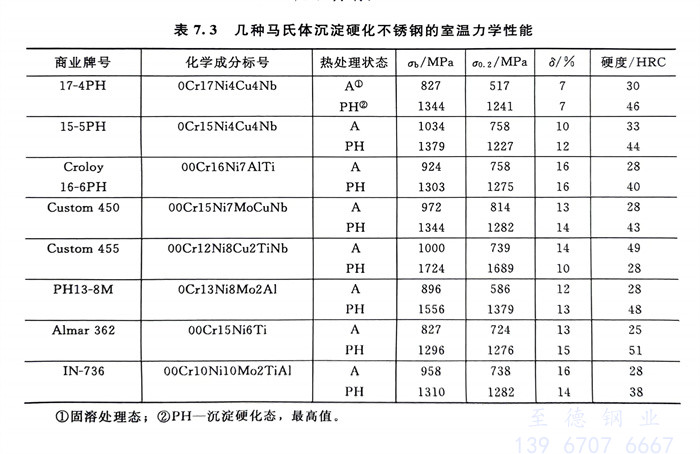

  表(biao)7.3 幾種馬(ma)氏體沉(chen)淀硬(ying)化不(bu)銹鋼的室(shi)溫力學性能
