06Cr19Ni10是產量和消費量最大、最知名的一種18-8型鉻鎳不銹鋼。這一個牌號約占奧氏(shi)體不銹鋼總產量的80％以上。此鋼具有優良的綜合性能，其性能特點如下。

  優良(liang)的(de)不銹耐(nai)(nai)蝕性，在各種(zhong)大氣(qi)中(zhong)和除海水(shui)以(yi)外的(de)含 10-6的(de)淡水(shui)介質(zhi)中(zhong)，在濃(nong)度≤65％、沸騰溫(wen)度以(yi)下的(de)硝(xiao)酸(suan)中(zhong)以(yi)及在各種(zhong)弱還(huan)原(yuan)性酸(suan)介質(zhi)、中(zhong)性鹽和堿中(zhong)均有良(liang)好的(de)耐(nai)(nai)蝕性。

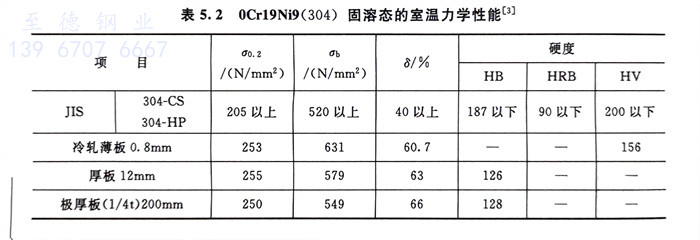

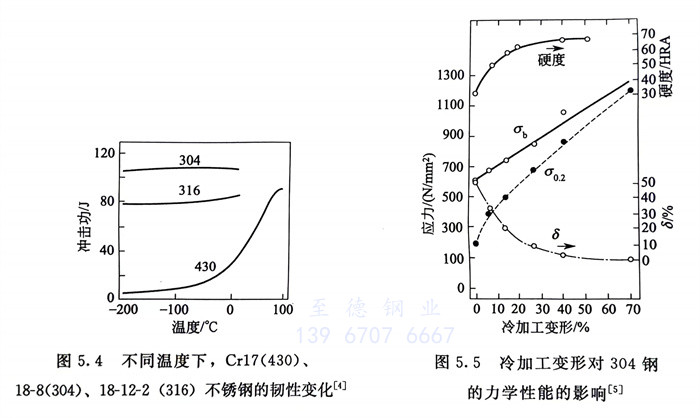

  由于18-8鋼冷、熱加工性優良，它可順利地生產各種冶金產品，如板、管、絲、帶、型材（包括異型材）等，且力學性能優良（表5.2），特別是具有優異的塑、韌性。由于沒有脆性轉變溫度（圖5.4），18-8鋼也是常用的低溫不銹鋼之一。通過冷作硬化，06Cr19Ni10的強度可有明顯提高（圖5.5）。隨冷變形量增加，鋼的硬度增加，伸長率降低，這與冷加工變形量的增加，形變馬氏體的大量形成有關。

  18-8不銹鋼還有優異的冷成型性，可以承受各種形式的冷加工成型，特別適用于深沖和深拉伸等冷變形，06Cr19Ni10（304）鋼的n值、r值和埃里克森杯突值（Er）可分別達到約0.50，約1.1和14mm。

  良好(hao)的(de)焊(han)(han)接性，可采用通用的(de)方法進行焊(han)(han)接，焊(han)(han)前不(bu)需(xu)(xu)預熱，焊(han)(han)后不(bu)需(xu)(xu)熱處理。

  06Cr19Ni10性能上的不足(zu)主(zhu)要是當焊(han)接較大(da)截面尺(chi)寸時，焊(han)后對(dui)晶間腐蝕(shi)敏(min)感(gan)，在(zai)含Cl的水環(huan)境中(zhong)（包(bao)括濕(shi)態大(da)氣中(zhong)）對(dui)應力腐蝕(shi)也(ye)非常敏(min)感(gan)（見圖5.6）。而強(qiang)度偏低(di)和易切削性較差等也(ye)需加(jia)以(yi)改進。

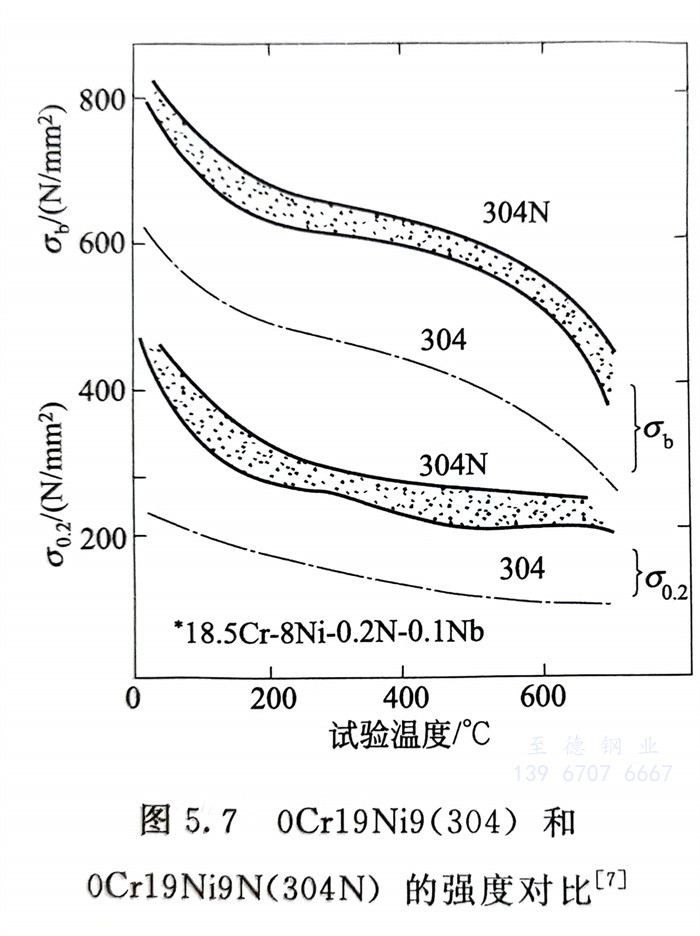

  含(han)氮牌(pai)號 0Cr19Ni9N和(he)(he)00Cr19Ni10N，主要(yao)是由于氮的(de)(de)(de)固溶(rong)強(qiang)化，提高了0Cr19Ni9 和(he)(he) 00Cr19Ni10的(de)(de)(de)強(qiang)度（圖5.7），但并不(bu)顯著降低鋼的(de)(de)(de)塑、韌性(xing)。同時鋼的(de)(de)(de)耐蝕(shi)性(xing)也有(you)進一步改善(shan)。含(han)氮的(de)(de)(de)0Cr19Ni9N多用于要(yao)求600℃強(qiang)度的(de)(de)(de)高壓容器和(he)(he)離(li)心機(ji)構件(jian)。

  含穩定化(hua)元素Ti、Nb的(de)1Cr18Ni10Ti、1Cr18Ni11Nb以及超低碳的(de)00Cr19Ni10，主(zhu)要(yao)(yao)是用于(yu)大截(jie)面尺寸的(de)焊(han)接(jie)件，以防止0Cr19Ni9（304）的(de)晶間(jian)腐(fu)(fu)蝕(shi)敏感性。1Cr18Ni10Ti和(he)1Cr18Ni11Nb還(huan)可用于(yu)防止連多硫(liu)酸(suan)引起的(de)應(ying)力腐(fu)(fu)蝕(shi)和(he)高溫(wen)下(xia)要(yao)(yao)求(qiu)高強(qiang)度的(de)一些用途。但是要(yao)(yao)防止1Cr18Ni10Ti焊(han)接(jie)熔合(he)線易(yi)產生(sheng)刀(dao)口腐(fu)(fu)蝕(shi)的(de)
