此處包(bao)括低鎳、高錳量(liang)的AISI 205和在AISI 201、AISI 202基礎上開發(fa)的非AISI牌(pai)號。

一、低鎳(nie)高錳的AISI 205（1Cr17Mn15Ni1.5N0.3）

     此鋼(gang)較AISI 201加工(gong)硬化傾向(xiang)小，希望(wang)用(yong)于旋壓和特殊的(de)深拉伸(shen)以及無磁、低溫等用(yong)途。

二、低冷加工硬化鋼(gang)211（0Cr16.5Mn6Ni5.5Cu1.7）

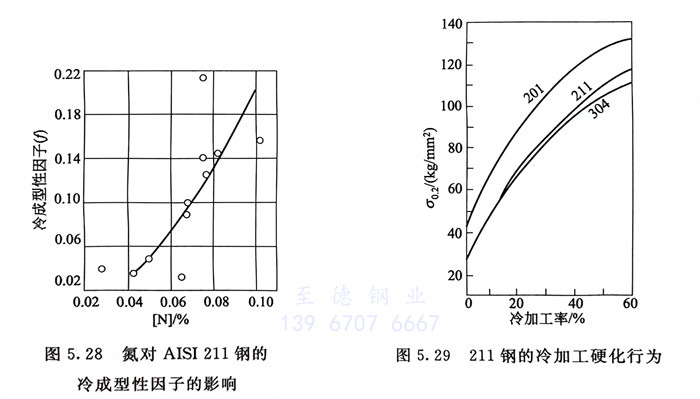

     211鋼(gang)(gang)系在 AISI 201的基礎(chu)上提鎳、去氮和(he)加(jia)銅(tong)。提鎳和(he)加(jia)銅(tong)可(ke)(ke)降(jiang)(jiang)低(di)鋼(gang)(gang)的冷(leng)加(jia)工硬化傾(qing)向。鎳和(he)銅(tong)均(jun)可(ke)(ke)穩定奧氏(shi)體，提高鋼(gang)(gang)的層錯能(neng)。去氮，把鋼(gang)(gang)中氮量降(jiang)(jiang)到(dao)≤0.05％，可(ke)(ke)使氮的固溶(rong)強化作用下降(jiang)(jiang)，以降(jiang)(jiang)低(di)鋼(gang)(gang)的冷(leng)成型性(xing)因(yin)子（f）（見圖5.28），有益于改善(shan)鋼(gang)(gang)的冷(leng)成型性(xing)。

     圖5.29系211鋼(gang)的冷(leng)(leng)(leng)加(jia)工硬化行為。可(ke)以看出，211鋼(gang)的冷(leng)(leng)(leng)加(jia)工硬化敏感性低于AISI 201，但與(yu)AISI 304相(xiang)(xiang)近(jin)。211鋼(gang)的沖(chong)孔、打(da)印、彎曲、拉伸等(deng)也與(yu)AISI 304相(xiang)(xiang)同，是一種在冷(leng)(leng)(leng)成型性方面可(ke)與(yu)304互換的鉻(ge)錳(meng)系鋼(gang)。

三、204Cu （0Cr17Mn8Ni2.5Cu3N）

     此鋼 204Cu系在改(gai)進型201鋼基礎上加入了2.0％～4.0％Cu，雖含氮量(liang)要(yao)求(qiu)在0.05％～0.25％范圍內(nei)，但(dan)由于氮對冷成(cheng)型性的不利影響(xiang)，而又希望氮量(liang)盡量(liang)低的一(yi)種(zhong)牌號。為了節鎳，此鋼的含鎳量(liang)在1.5％～3.5％區間內(nei)，此鋼國(guo)內(nei)外均主要(yao)用于冷鐓用途。
