12Cr13（1Cr13）410是馬氏體型不銹鋼，經淬火、回火處理以后具有較高的強度、韌性、良好的耐蝕性和冷變形性。在小于30℃的弱腐蝕介質中（鹽水溶液、稀硝酸等）有良好的耐蝕性；在淡水、蒸汽、濕大氣條件下也有足夠的抗銹性，切削加工性好，焊接性差。主要用于韌性要求較高且具有耐蝕性的受沖擊載荷的部件，如刃具、葉片、緊固件、水壓機閥、熱裂解抗硫腐蝕設備等；若作為耐熱鋼，可制作800℃以下耐氧化用部件。

一(yi)、化學成分

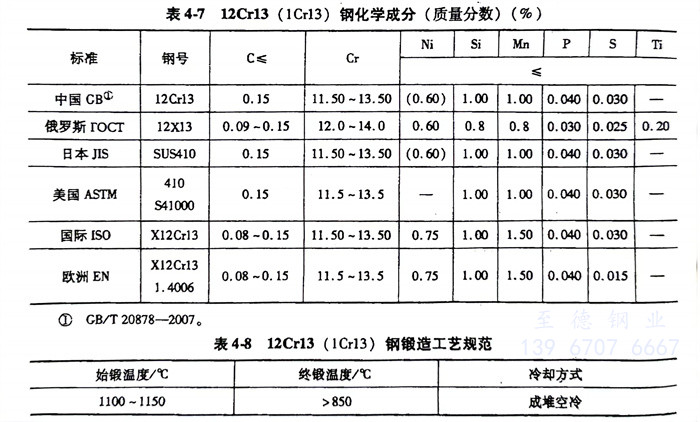

   12Cr13（1Cr13）410不(bu)銹鋼的化學成分見表4-7。

二、12Cr13 不銹鋼臨界(jie)溫度

   A_c1≈730℃、A_c3≈850℃、A_r3≈820℃、A_r1≈700℃、M_s≈340℃

三(san)、熱加工

  12Cr13（1Cr13）410不銹鋼的鍛造工(gong)藝規范見(jian)表4-8。

  熱加工時最(zui)好先緩慢加熱到(dao)800℃，再快速加熱到(dao)始(shi)鍛(duan)溫度。

四(si)、熱處理

 熱處(chu)理過程如下：

  1. 預備熱處理(li)

     不完全退火：①. 加(jia)(jia)熱(re)溫(wen)度(du)730～780℃，空(kong)冷(leng)，硬(ying)(ying)度(du)≤229HBW。②. 加(jia)(jia)熱(re)溫(wen)度(du)850～900℃，空(kong)冷(leng)，硬(ying)(ying)度(du)≤170HBW。

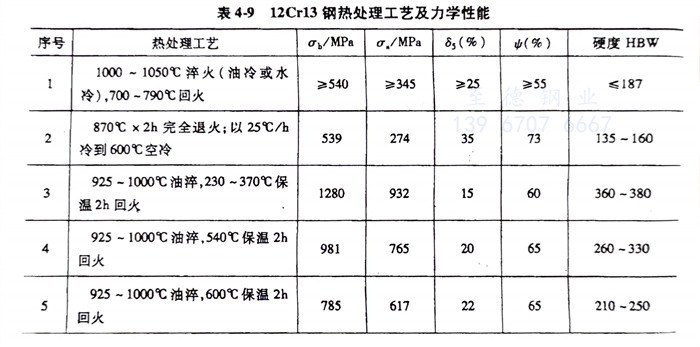

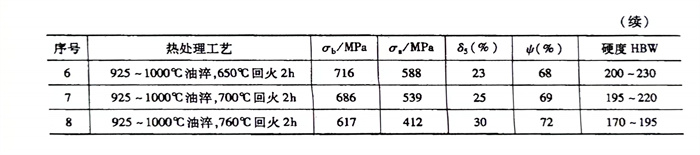

  2. 淬火(huo)及回火(huo)見表4-9

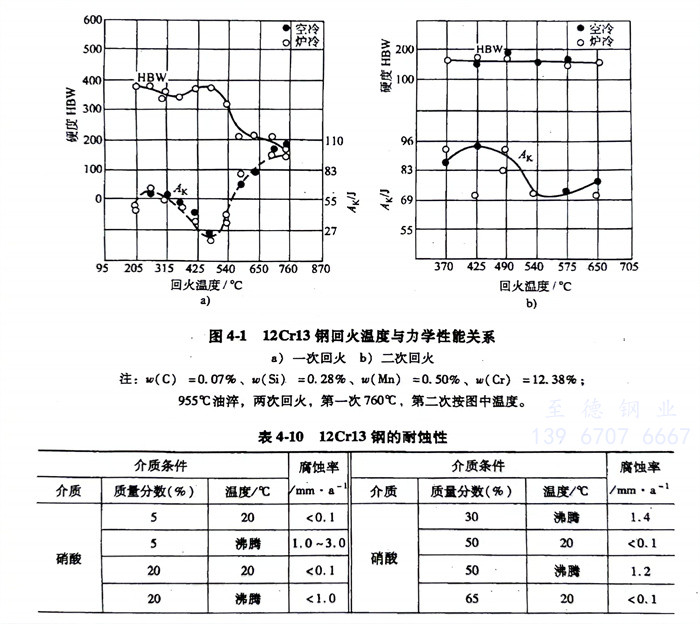

     淬(cui)火溫(wen)度950～1050℃，回火溫(wen)度700～750℃。12Cr13鋼(gang)淬(cui)火后回火溫(wen)度與力學(xue)性能關系見圖4-1。

五、焊接

  可采(cai)用(yong)各種焊接工藝，焊條宜采(cai)用(yong)1Cr18Ni9Ti和1Cr18Ni11Nb，焊后如果焊縫需要加工，應進行退(tui)火處理。

六、耐蝕性(xing)

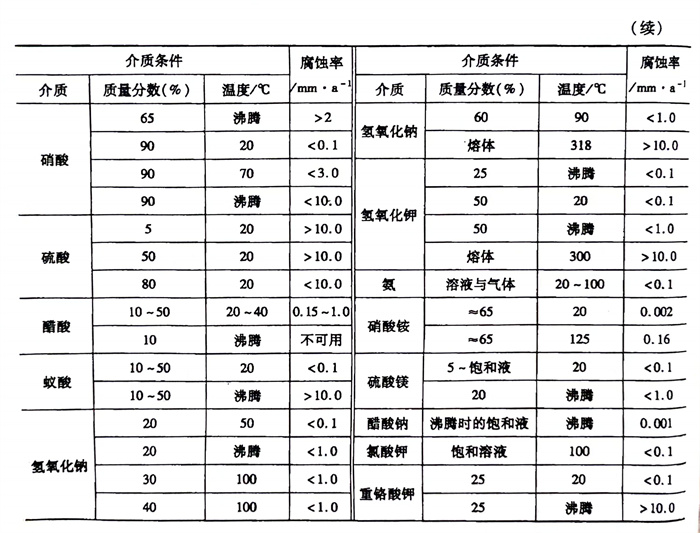

  12Cr13 鋼(gang)具有(you)不(bu)銹性，在(zai)室溫的稀硝酸及弱(ruo)有(you)機(ji)酸中也(ye)有(you)一定耐蝕性（見(jian)表4-10）。
