Y30Cr13（Y3Cr13）鋼是馬氏體易切削不銹鋼，硫含量較高，改善了30Cr13（3Cr13）不銹鋼(gang)的切削性能，并具有30Cr13（3Cr13）不銹鋼耐大氣腐蝕，耐弱酸腐蝕的能力，但焊接性差，用于制造自動車床加工的零件和標準件。
一、化學成分

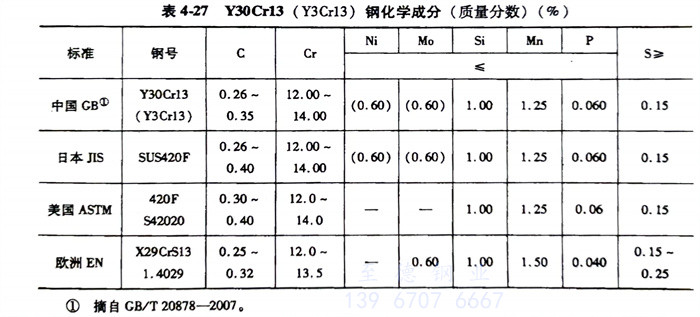

Y30Cr13（Y3Cr13）不銹鋼的化學成分見表4-27。
二、預備熱處理
退火溫度(du)(du)800～900℃，緩冷(leng)或750℃出爐(lu)快冷(leng)，硬度(du)(du)≤207HBW。
三、淬火(huo)及回(hui)火(huo)
淬火溫度920～980℃，油冷(leng)；回(hui)火溫度600～750℃，快(kuai)冷(leng)，硬度217HBW。
四、力(li)學性(xing)能

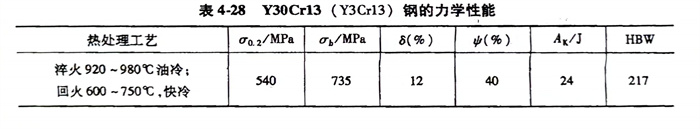

Y30Cr13（Y3Cr13）不銹鋼的力學性能見表4-28。
