91香蕉视频app

3Cr13、30Cr13、SUS 420J2

 3Cr13、30Cr13、SUS 420J2 不銹鋼是含碳量較高的91香蕉視頻app:馬氏體不銹鋼，較91香蕉視頻app:1Cr13不銹鋼和2Cr1391香蕉視頻app:不銹鋼具有更高的強度、硬度和更好的淬透性，但此鋼的耐蝕性和700℃以下的熱穩定性不如1Cr13不銹鋼和2Cr13不銹鋼。3Cr13、30Cr13、SUS 420J2 不銹鋼主要用于高強度部件，以及在承受高應力載荷并在一室腐蝕介質條件下的磨損件。在測量器械、醫用鉗子等方面也得到廣泛應用。此鋼不宜焊接。

一、化(hua)學成分

 3Cr13、30Cr13、SUS 420J2 不銹(xiu)鋼的化學成分見表3-33。

二、室溫力學(xue)性能

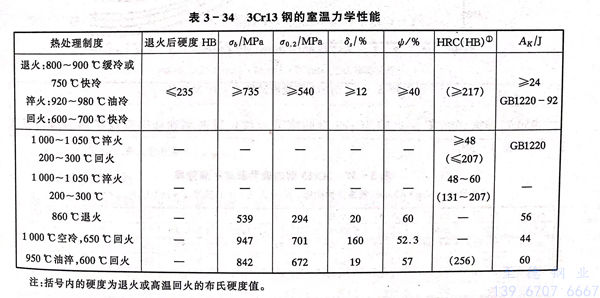

 3Cr13、30Cr13、SUS 420J2 不銹鋼的室(shi)溫力學(xue)性(xing)能的標準(zhun)規定(ding)值和(he)實測(ce)結果見表(biao)3-34。

三、疲勞和斷(duan)裂韌性(xing)

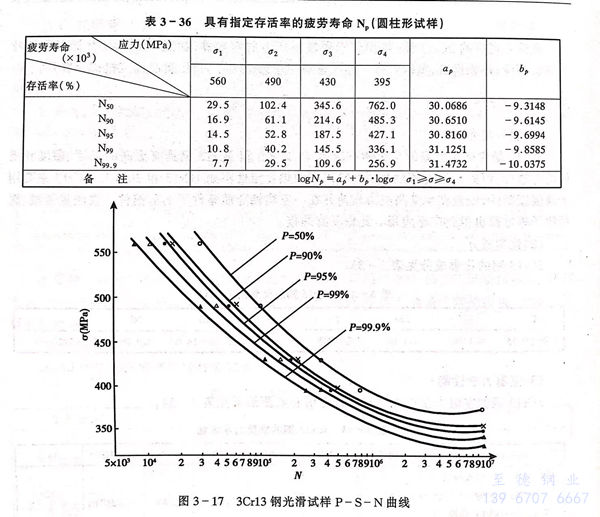

  950℃ 油淬 ，600℃ 回火的 3Cr13不(bu)銹(xiu)鋼的彎曲疲勞性能見表 3-35、表 3-36 和 圖 3-17。

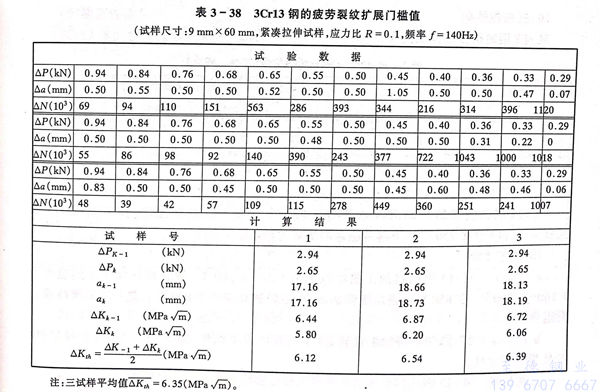

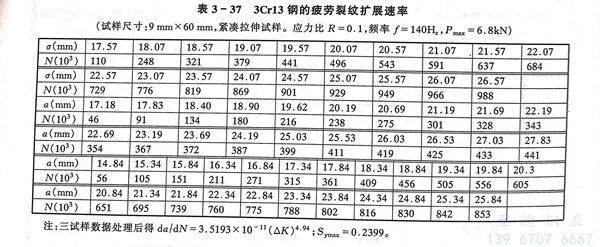

  950℃淬(cui)火、600℃回(hui)火的3Cr13鋼的疲(pi)勞(lao)裂(lie)紋(wen)擴(kuo)展速率和疲(pi)勞(lao)裂(lie)紋(wen)擴(kuo)展門檻值見表3-37和表3-38。

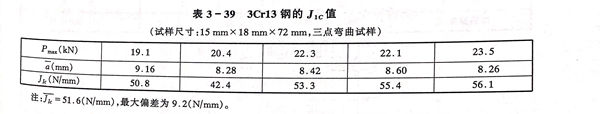

  950℃油淬，600℃回火(huo)的3Cr13鋼的J1c測定結果列于(yu)表3-39。

四、高溫力學性能

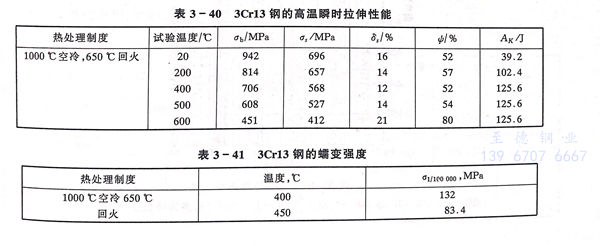

 3Cr13、30Cr13、SUS 420J2 不銹鋼的高溫瞬時拉伸性(xing)能和蠕變性(xing)能分(fen)別見表(biao)3-40和表(biao)3-41。

五、抗松弛性(xing)能

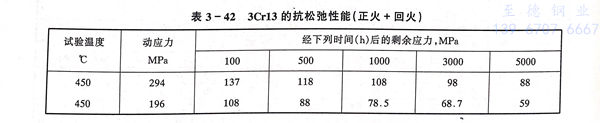

  3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼(gang)的抗松弛性能見表 3-42。

六、耐蝕(shi)性及(ji)抗(kang)氧化性能

 3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼(gang)在室溫(wen)的稀硝酸以及弱(ruo)的有(you)機酸中具有(you)一定(ding)的耐蝕性(xing)，但不(bu)及1Cr13不(bu)銹鋼(gang)和2Cr13不(bu)銹鋼(gang)。3Cr13不(bu)銹鋼(gang)在750℃以下具有(you)穩(wen)定(ding)的抗氧化性(xing)能(neng)。

七、工藝(yi)性能(neng)

 a. 熱加工

  3Cr13、30Cr13、SUS 420J2 不銹鋼的熱(re)加(jia)(jia)工溫(wen)度范圍為850～1200℃，適宜的熱(re)加(jia)(jia)工加(jia)(jia)熱(re)溫(wen)度為1160～1200℃，在(zai)850℃以(yi)前應(ying)緩慢加(jia)(jia)熱(re)，冷(leng)裝爐(lu)爐(lu)溫(wen)應(ying)小于800℃。熱(re)加(jia)(jia)工后緩冷(leng)或(huo)及時(shi)退火(huo)。

 b. 冷加(jia)工

  3Cr13、30Cr13、SUS 420J2 不(bu)(bu)(bu)銹鋼的冷加工(gong)性較差，不(bu)(bu)(bu)推薦(jian)冷加工(gong)操作，但3Cr13不(bu)(bu)(bu)銹鋼可生(sheng)產冷拉(la)材(cai)，冷軋板帶和絲材(cai)。

 c. 熱處理

  3Cr13、30Cr13、SUS 420J2 不銹(xiu)鋼的(de)熱處理制度和等溫(wen)轉變曲線見表(biao)3-43和圖3-18。

八、物理性能

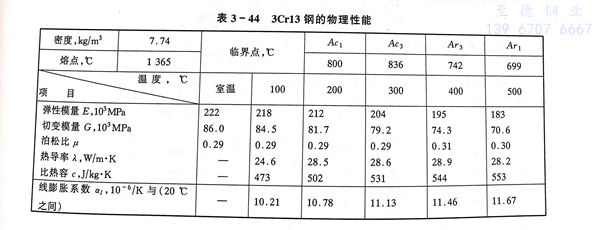

  3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼的物理(li)性能見(jian)表 3-44。

九、應用

  3Cr13、30Cr13、SUS 420J2 不銹(xiu)鋼主要應用于承受高載荷的(de)(de)結(jie)構件以及承受高應力機械載荷并存腐(fu)蝕介(jie)質的(de)(de)磨(mo)損件，如300℃以下(xia)工(gong)作的(de)(de)刀(dao)具、彈簧；400℃以下(xia)工(gong)作的(de)(de)軸(zhou)、螺栓、閥門、軸(zhou)承等。
