13Cr13Mo（1Cr13Mo）是馬氏體不銹鋼，是在12Cr13（1Cr13）不銹鋼中加入質量分數為0.30％～0.60％的鉬發展起來的，提高了鋼的耐蝕性和強度，經淬火、回火處理后具有較高的強度、韌性，以及良好的耐蝕性和冷變形性。在小于30℃的弱腐蝕介質中（鹽水溶液、稀硝酸等）具有良好的耐蝕性；在淡水、蒸汽、濕大氣條件下也有足夠的耐蝕性，切削加工性好。該鋼屬于高強度鋼，既耐蝕又耐熱。用于制造要求韌性較高，承受沖擊負荷的零件，如汽輪機葉片、水壓機零件和耐高溫用的機械零部件。

一、化(hua)學(xue)成(cheng)分

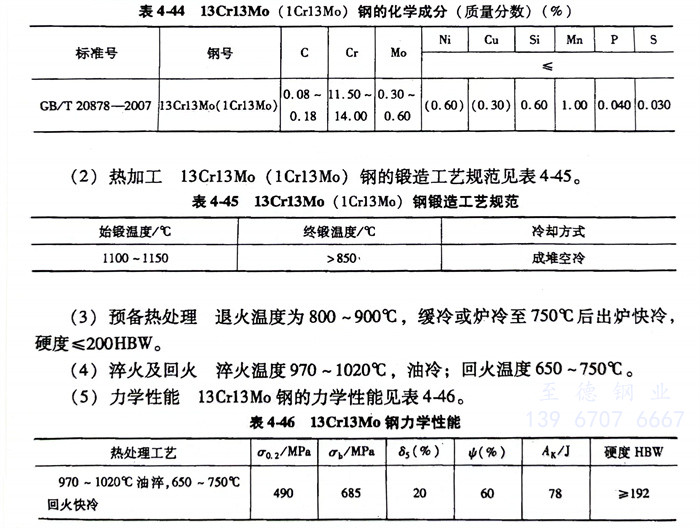

   13Cr13Mo（1Cr13Mo）不銹(xiu)鋼的化學成分見表4-44。

二、熱加工

   13Cr13Mo（1Cr13Mo）不(bu)銹(xiu)鋼的(de)鍛造工藝規范見表4-45。

三、預備熱處理

   13Cr13Mo（1Cr13Mo）不銹鋼(gang)退火溫(wen)度為800～900℃，緩冷(leng)或爐冷(leng)至750℃后(hou)出爐快冷(leng)，硬(ying)度≤200HBW。

四、淬(cui)火及回(hui)火

   13Cr13Mo（1Cr13Mo）不(bu)銹鋼淬(cui)火溫(wen)(wen)度970～1020℃，油冷；回火溫(wen)(wen)度650～750℃。

五、力學性(xing)能

   13Cr13Mo 不銹鋼的力(li)學性能見表(biao)4-46。
