30Cr17Mo 鋼屬于馬氏(shi)體(ti)不銹鋼，耐蝕性優良，有較好的強度和硬度，經淬火和低溫回火后硬度可達48HRC，是預硬型和淬硬性通用型耐腐蝕塑料模具鋼。該鋼經軟化退火后，硬度≤230HBW，具有較好的機械加工性能，該鋼經淬火及回火后，具有較高的硬度、耐磨性和很好的耐應力腐蝕性能、拋光性能。適宜制造承受高負荷、高耐磨及在腐蝕介質作用下的塑料模具和透明制品模具，以及要求強度較高且受腐蝕介質作用耐磨損的工件，如測量工具、醫療器械等。

一、化學(xue)成分

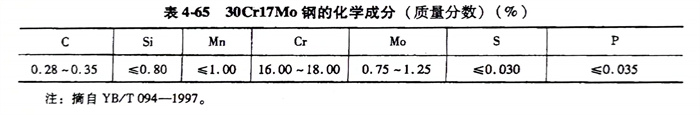

   30Cr17Mo 不(bu)銹鋼的化學成(cheng)分(fen)見表4-65。

二、熱加(jia)工

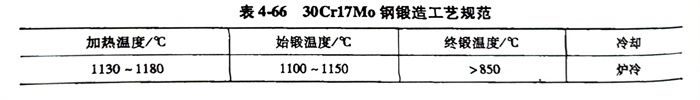

   30Cr17Mo 不銹鋼的鍛造工藝規(gui)范見表4-66。

三、預(yu)備熱(re)處理

  預備熱處理(li)的過程(cheng)如(ru)下：

    1. 退火：加熱(re)溫度為850～870℃，保(bao)溫4～6h，爐冷至(zhi)550℃以下(xia)出爐空冷，硬(ying)度≤230HBW。

    2. 再結晶退火：加熱溫度為730～750℃，空冷。

四、淬火(huo)及回火(huo)

    30Cr17Mo 不銹鋼的淬火(huo)溫度(du)(du)為(wei)1000～1050℃，油冷或空(kong)冷，硬(ying)度(du)(du)為(wei)48～50HRC；回火(huo)溫度(du)(du)為(wei)160～180℃，硬(ying)度(du)(du)為(wei)47～48HRC。

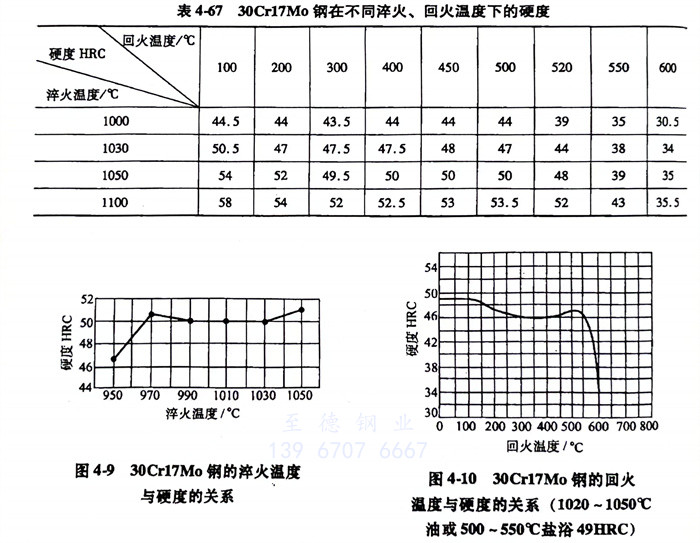

    不同淬火、回火溫(wen)度的硬度見表4-67、圖(tu)4-9和圖(tu)4-10。
