68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼是高鉻馬氏體不銹(xiu)鋼(gang)，比20Cr13（2Cr13）不銹鋼具有更高的淬火硬度。在淬火、回火狀態下，具有高強度和硬度，并兼有不銹耐蝕性，因碳含量高，在硬化狀態下堅硬，較8Cr17、11Cr17的韌性高，但焊接性差。一般用于制造要求具有不銹性或耐稀氧化性酸、有機酸和鹽類腐蝕的刀具、模具、量具、軸承、軸類、閥門等耐腐蝕的部件。

一(yi)、化學(xue)成(cheng)分

    68Cr17（7Cr17）、1.4109、S44002、440A不(bu)銹鋼的化學成分見表4-83。

二、熱加工

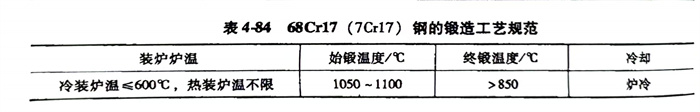

    68Cr17（7Cr17）、1.4109、S44002、440A不(bu)銹(xiu)鋼鍛造(zao)工藝規范(fan)見表4-84。

    應(ying)特(te)別注(zhu)意鋼(gang)的熱加(jia)(jia)工工藝，最(zui)好(hao)采(cai)用冷裝加(jia)(jia)熱（＜600℃），加(jia)(jia)熱速度(du)不宜太快，尤其在700℃以(yi)下時(shi)。同(tong)時(shi)，應(ying)該控制較高的停鍛、軋溫度(du)，并(bing)嚴格注(zhu)意緩(huan)冷條件(jian)。

三、預備熱處理(li)

  預備熱處理的(de)過程如下：

    1. 軟化退火(huo)：加(jia)熱溫度(du)為800～840℃，爐冷(leng)到500℃以下時出爐空(kong)冷(leng)，退火(huo)組織為珠光體，硬度(du)≤255HBW。

    2. 完全退火：加熱溫度840～920℃，爐(lu)冷(leng)，退火后硬度≤255HBW。

四、淬火及回火

    淬火溫度：1010～1070℃，油冷(leng)，硬度≥56HRC；回火溫度：160～180℃，空冷(leng)，硬度≥56HRC。

五、力(li)學性能

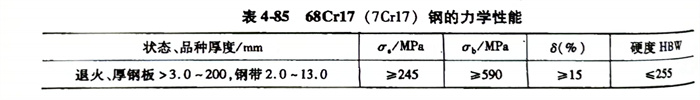

   68Cr17（7Cr17）、1.4109、S44002、440A不(bu)銹鋼經退火(huo)處理后的力學(xue)性能(neng) 見表4-85。
