一(yi)、鋼制(zhi)管法蘭（GB/T 9124-2010）

  1. 對焊(han)連接端的(de)型式及尺寸

   a. 用PN標記的(de)法蘭(lan)對焊連接(jie)端的(de)型式(shi)及尺寸

    包括用PN標記的91香蕉視頻app:對焊法蘭（WN)及A型對焊環板式91香蕉視頻app:松套法蘭（LPC)的對焊連接端兩種。

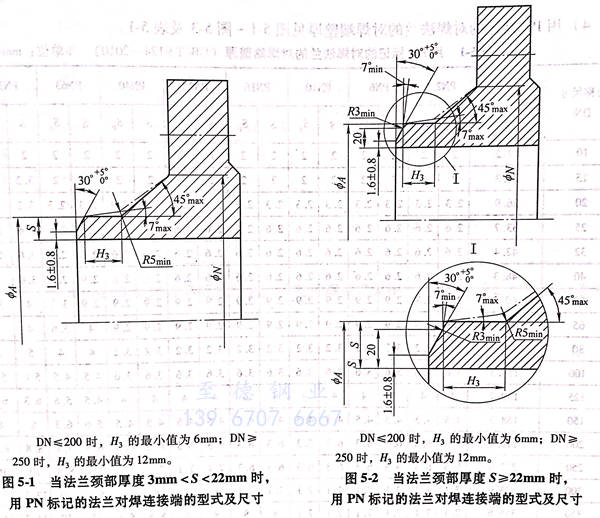

     ①. 當法蘭頸部厚度3mm<S<22mm時，用PN標記的法蘭對焊連接端的型式與尺寸見圖5-1。

     ②. 當法蘭頸部厚度S≥22mm時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-2所示。

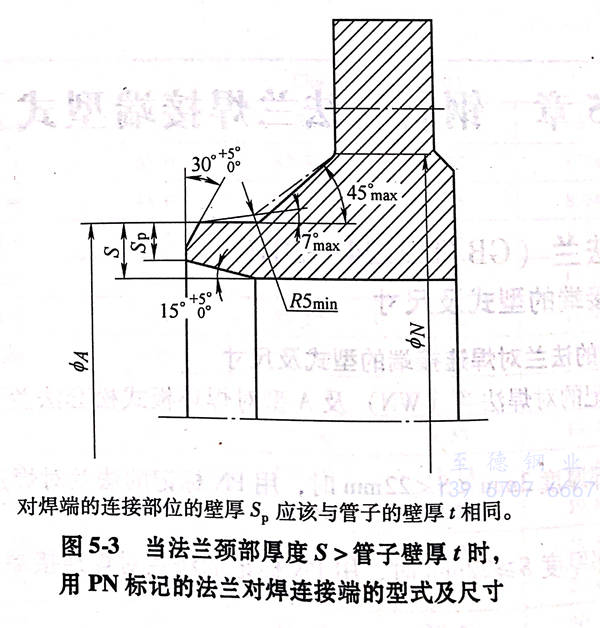

     ③. 當法蘭頸部厚度S＞管子壁厚 t 時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-3所示。

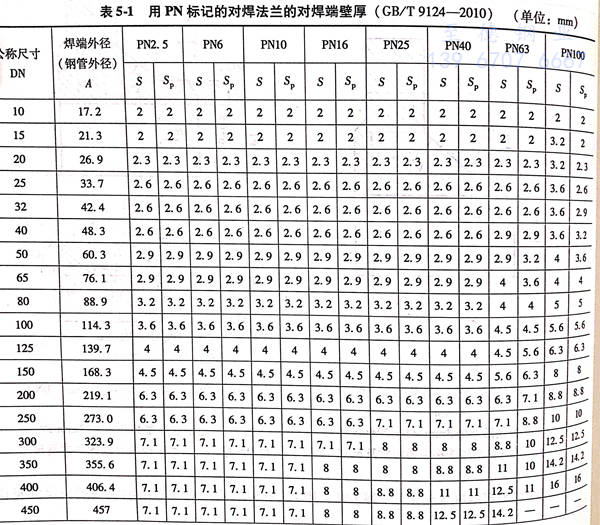

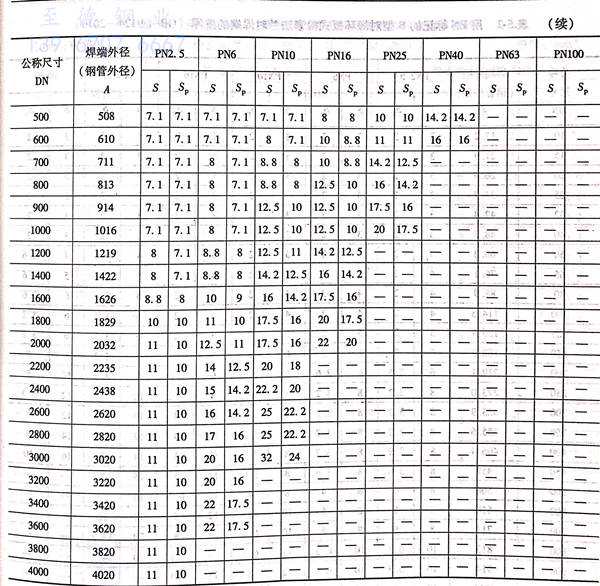

     ④. 用 PN 標記的對焊法蘭的對焊端壁厚見圖 5-1~圖 5-3 及表 5-1 。

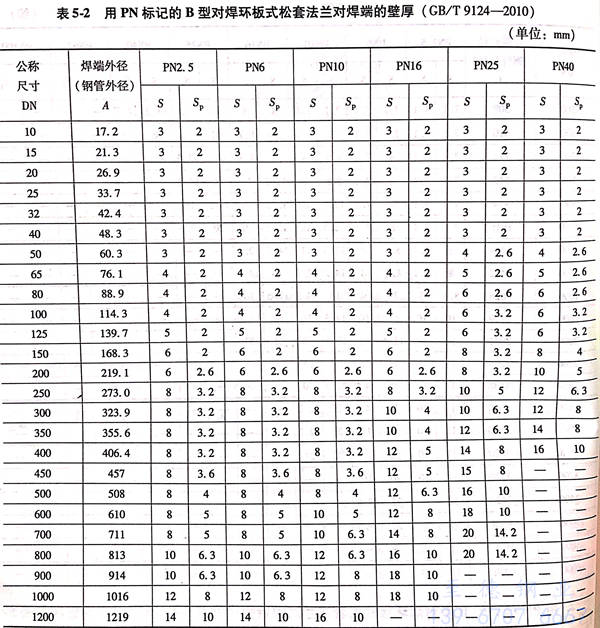

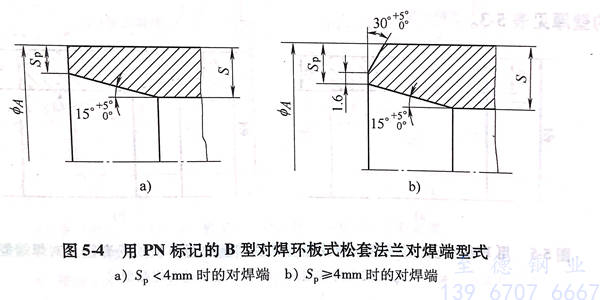

  b. 用 PN 標(biao)記的 B型(xing)對焊環板式(shi)松(song)套法蘭對焊端型(xing)式(shi)見(jian)圖(tu)5-4 ，其(qi)對焊端的壁厚(hou)見(jian)表 5-2 。

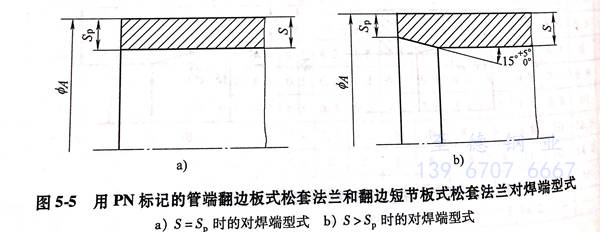

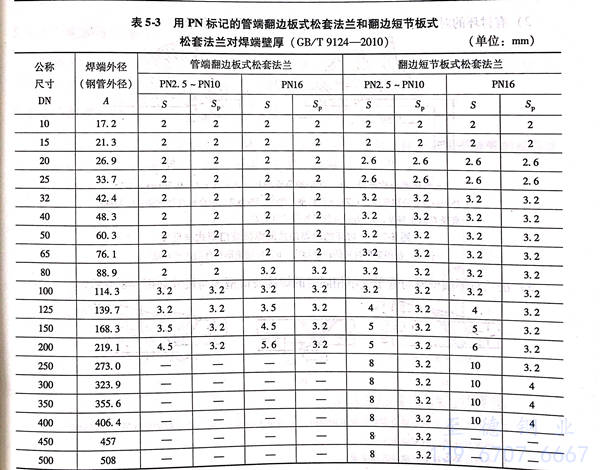

  c.  用 PN 標(biao)記(ji)的管(guan)端翻邊(bian)板式松(song)套(tao)法(fa)蘭(lan) 和 翻邊(bian)短節板式松(song)套(tao)法(fa)蘭(lan)對(dui)焊端型式見(jian)圖 5-5，對(dui)焊端的壁厚見(jian)表 5-3 。

  d. 用Class 標記的法蘭對焊連接端型式與尺寸

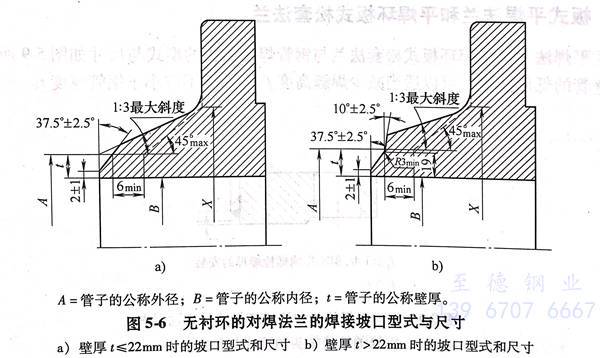

    ①. 無襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-6 所示。

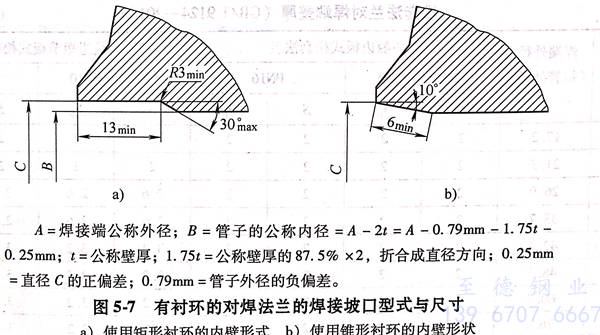

    ②. 有襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-7 所示。

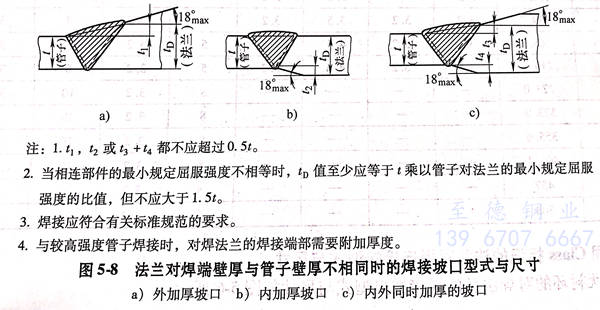

    ③. 法蘭對焊端壁厚與管子壁不相同時的焊接坡口型式與尺寸如圖 5-8 所示。

  2. 板(ban)(ban)式(shi)(shi)平焊(han)法(fa)蘭和(he)平焊(han)環板(ban)(ban)式(shi)(shi)松套法(fa)蘭

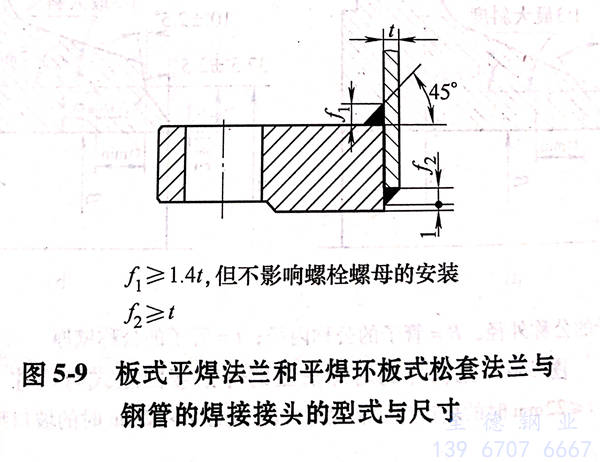

  板式平焊法蘭和平焊環板式松套法蘭與鋼管焊接接頭的型式與尺寸如圖5-9所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

 3. 帶頸平焊法蘭

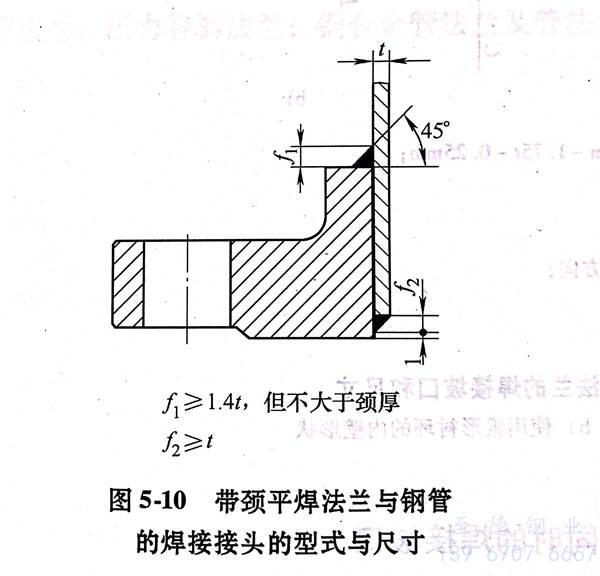

 帶頸91香蕉視頻app:平焊法蘭與91香蕉視頻app:不銹鋼管的焊接接頭的型式與尺寸見圖5-10,對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

  4. 承插(cha)焊法(fa)蘭

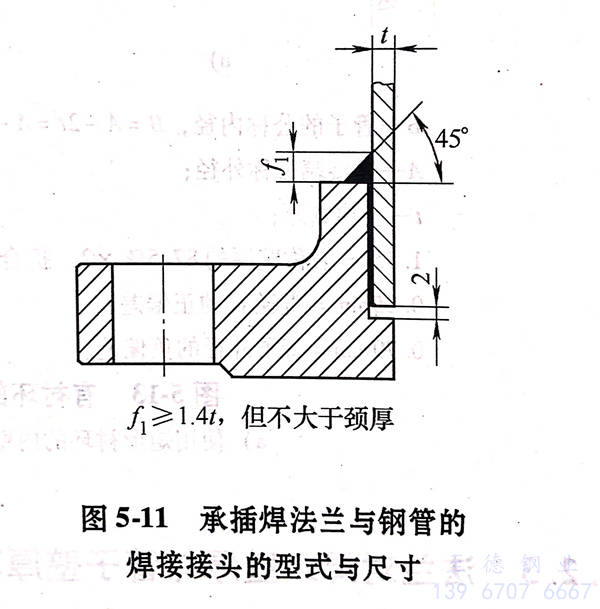

 承插焊法蘭與鋼管的焊接接頭的型式與尺寸如圖5-11所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

二、大直(zhi)徑鋼(gang)制管法蘭（GB/T 13402-2010）

 1. 無(wu)襯環的(de)對焊(han)法蘭的(de)焊(han)接坡口

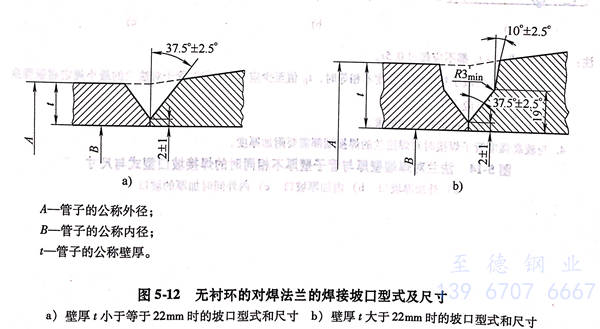

   無襯環的(de)對焊法蘭的(de)焊接坡(po)口型式(shi)與尺寸如圖 5-12 所示。

 2. 有襯環的對焊法蘭的焊接(jie)坡口

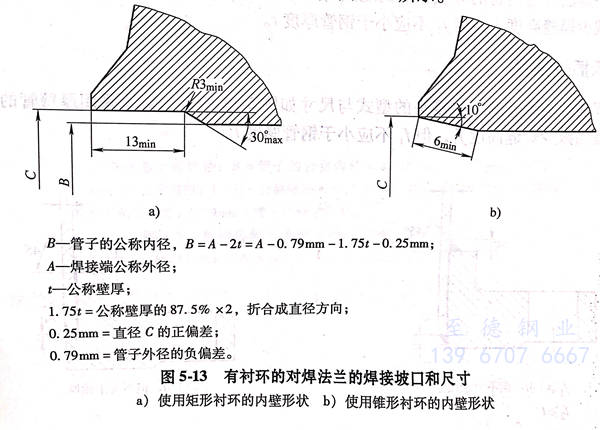

   有襯環的對(dui)焊法蘭(lan)的焊接(jie)坡口型式與尺寸如圖(tu) 5-13 所示。

 3.  法蘭對焊(han)(han)端壁(bi)厚(hou)與(yu)管子壁(bi)厚(hou)不相同時的(de)焊(han)(han)接坡口

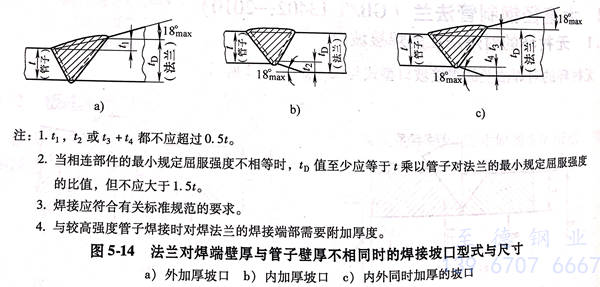

  法蘭對(dui)焊端壁厚(hou)與管(guan)子壁厚(hou)不相同時的(de)焊接坡口(kou)型式(shi)與尺寸如圖(tu) 5-14所(suo)示。
